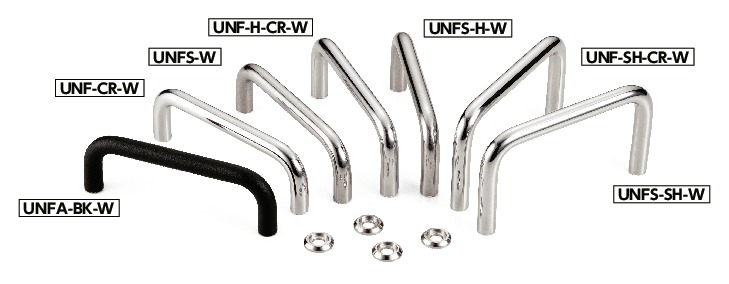

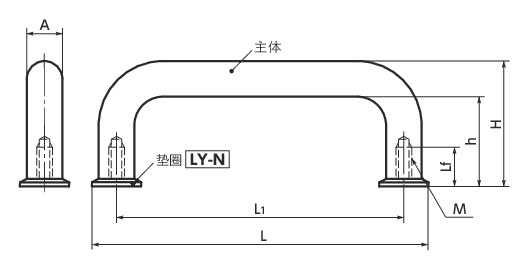

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | H | h | A | L1 | L | 质量 （g） |
容许载荷＊1 （N） |
主体颜色 | 螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UNFA-100-BF-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 100 | 116 | 37 | 1000 | BF | M5×12 | CAD | 请求报价 |
| UNFA-100-BK-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 100 | 116 | 37 | 1000 | BK | M5×12 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UNFA-BF-W | UNFA-BK-W | |
|---|---|---|
| 主体 | 铝合金 磨光 |
铝合金 静电喷涂（亚光黑） |
| 垫圈 | SUS303 滚筒抛光 |
SUS303 滚筒抛光 |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 | SUSXM7 |
