不锈钢U型拉手

Stainless Steel U - shaped Pull

UNFS

安全注意事项

符号RoHS指令

UNFS不锈钢U型拉手

形状図

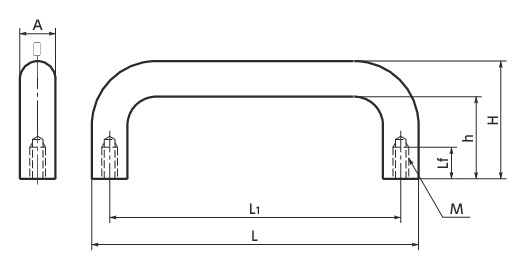

UNFS不锈钢U型拉手寸法図

尺寸・CAD

选择

主体
颜色
所有
BL

单位 : mm

型号 M Lf H h A L L1 质量
（g）		 容许载荷＊1
（N）		 主体
颜色		 螺丝附带的服务 螺纹尺寸 CAD下载 请求报价
UNFS-80 M5 10 37 27 10 90 80 76 1000 BL M5×12 CAD 请求报价
UNFS-100 M5 10 37 27 10 110 100 88 1000 BL M5×12 CAD 请求报价
UNFS-110 M5 10 37 27 10 120 110 95 1000 BL M5×12 CAD 请求报价
UNFS-120 M5 10 37 27 10 130 120 101 1000 BL M5×12 CAD 请求报价
UNFS-125 M5 10 37 27 10 135 125 103 1000 BL M5×12 CAD 请求报价
UNFS-160 M5 10 37 27 10 170 160 125 1000 BL M5×12 CAD 请求报价
UNFS-200 M5 10 37 27 10 210 200 150 1000 BL M5×12 CAD 请求报价
UNFS-250 M5 10 37 27 10 260 250 180 1000 BL M5×12 CAD 请求报价

＊1： 手用时的容许载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

UNFS
主体 SUS304
滚筒抛光
内六角螺栓
（螺丝附带的服务）		 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート

＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

特点

  • 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
