形状図
尺寸・CAD
单位 : mm
| 型号 | A | L1 | a | A1 | D | H | h | L | L2 | Lf | 主体 颜色 |
容许载荷＊1 （N） | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UPAF-12-88-AL | 12 | 88 | 9 | 12.5 | 12.5 | 40 | 31 | 100.5 | 75.5 | 14 | AL | 1000 | 31 | CAD | 请求报价 |
| UPAF-12-88-BK | 12 | 88 | 9 | 12.5 | 12.5 | 40 | 31 | 100.5 | 75.5 | 14 | BK | 1000 | 31 | CAD | 请求报价 |
| UPAF-12-88-ES | 12 | 88 | 9 | 12.5 | 12.5 | 40 | 31 | 100.5 | 75.5 | 14 | ES | 1000 | 31 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UPAF | |
|---|---|
| 管 | 铝合金 阳极氧化处理（各种颜色） |
| 托架 | 玻璃纤维增强尼龙6（各种颜色） |
| 自攻螺丝 | 钢 三价铬酸盐处理 |
特点
- 适用于19英寸机架的尺寸。
- 所有产品均附带安装用的自攻螺丝。

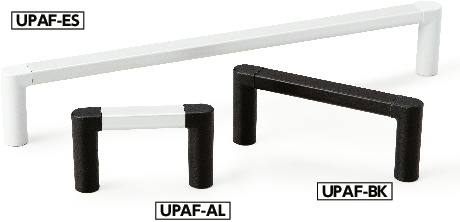

- 可根据型号的末尾符号选择管和托架的颜色。
| 末尾符号 | 管 | 托架 |
|---|---|---|
| AL | 阳极氧化处理（银） | 亚光黑 |
| ES | 阳极氧化处理（银） | 亚光银 |
| BK | 阳极氧化处理（黑） | 亚光黑 |
