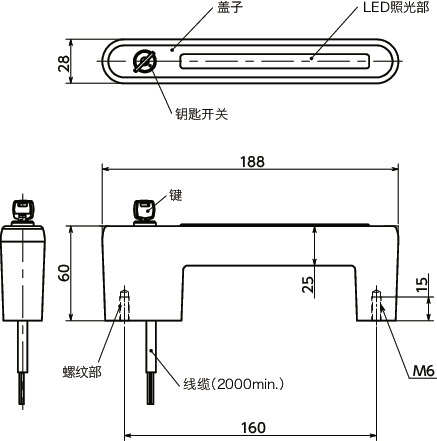

形状図
尺寸・CAD
| 型号 | 容许载荷＊1 （N） |
质量 (g) |
盖子的颜色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|
| UPIF-KSL-BK | 500 | 344 | BK | CAD | 请求报价 |
| UPIF-KSL-BL | 500 | 344 | BL | CAD | 请求报价 |
| UPIF-KSL-SG | 500 | 344 | SG | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UPIF-KSL | |
|---|---|
| 主体 | 玻璃纤维增强尼龙6 铝合金 |
| 钥匙开关 | 锌合金 镀铬处理 |
| 键 | 锌合金 镀铬处理 |
| 盖子 | 铝合金 阳极氧化处理（各种颜色） |
| LED照光部 | 丙烯树脂 |
| 螺纹部 | 钢 三价铬酸盐处理 |
| 线缆 | PVC |
特点

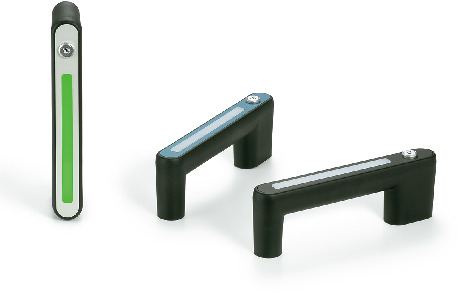

- 钥匙开关和LED组合的塑料拉手。可减少设计、施工的麻烦。
- 钥匙开关可用于切换触点、控制设备及装置等。
- 可通过LED照光部确认设备及装置的状态。

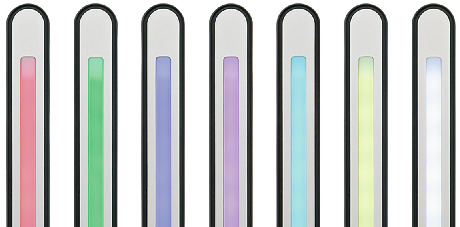

- LED照光部可通过发光色（3色：红、绿、蓝）的亮灯组合最多实现7种颜色的发光。
使用的电脑、显示器环境不同，图像可能存在色差。敬请谅解。
- 可根据型号的末尾符号选择盖子的颜色。
| 末尾符号 | 盖子的颜色 |
|---|---|
| BK | 阳极氧化处理（黑） |
| BL | 阳极氧化处理（蓝＊1） |
| SG | 阳极氧化处理（银） |
＊1： 由于实施了彩色阳极氧化处理，颜色可能会有偏差。
规格
| 钥匙开关 | 接触形式 | c接点 (1NO1NC) |
| 切口规格 | 90°-2切口 各位置停止（手动） |
|
| 额定绝缘电压 | DC24V | |
| 额定通电电流 | 3A | |
| 机械寿命 | 约3万次 | |
| 电气寿命 | 约1万次 | |
| 配件 | 2个所有商品通用的钥匙 | |
| LED＊1 | 发光颜色 | 红、绿、蓝 |
| 动作电压 | DC24V±10% | |
| 消耗电流 | 各色20mA （最大60mA） |
|
| 线缆 | 种类 | 固定用线缆 |
| 外径 | 6.1mm±0.2mm | |
| 线芯数 | 7C | |
| 导体尺寸 | 0.3mm2 | |
| 长度 | 2m | |
| 弯曲半径 | 37mm以上 | |
| 线缆端规格 | 散线 | |
| 使用环境 | 温度 | -10℃ ～ 50℃（不冻结） |
| 湿度 | 45%RH ～ 85%RH（不结露） |
＊1： 参考寿命约为40,000小时。（在25℃环境下，1色亮灯使用时）

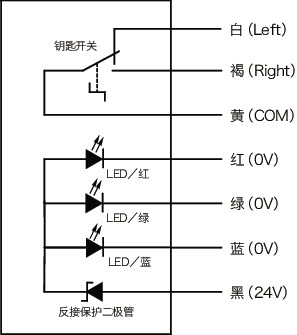

连接

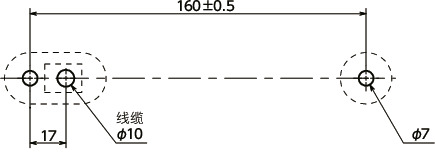

安装孔
请确保安装孔无毛刺，以防损伤线缆。根据温度、湿度，安装尺寸有时可能会产生误差。
拔钥匙位置
＊1： Right的位置无法拔出钥匙。
