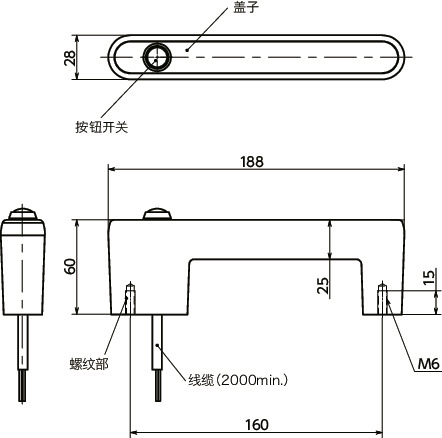

形状図
材质、表面处理
| UPIF-MS | |
|---|---|
| 主体 | 玻璃纤维增强尼龙6 铝合金 |
| 按钮开关 | 相当于SUS303 |
| 盖子 | 铝合金 阳极氧化处理（各种颜色） |
| 螺纹部 | 钢 三价铬酸盐处理 |
| 线缆 | PVC |

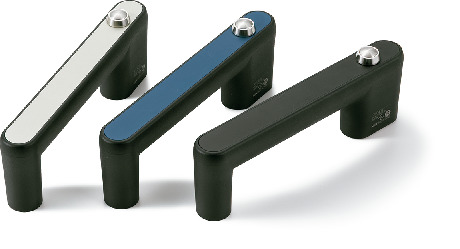

特点
- 带开关的塑料拉手。可减少设计、施工的麻烦。
- 按钮开关可用于切换触点、控制设备及装置等。
- 可根据型号的末尾符号选择盖子的颜色。
| 末尾符号 | 盖子的颜色 |
|---|---|
| BK | 阳极氧化处理（黑） |
| BL | 阳极氧化处理（蓝＊1） |
| SG | 阳极氧化处理（银） |
＊1： 由于实施了彩色阳极氧化处理，颜色可能会有偏差。
规格
| 按钮 开关 |
按钮颜色 | 银色 |
| 接触形式 | a接点（1NO） | |
| 动作形式 | 力矩 | |
| 额定绝缘电压 | DC24V | |
| 额定通电电流 | 1.0A | |
| 机械寿命 | 约100万次 | |
| 电气寿命 | 约20万次 | |
| 机械容许操作频度 | 最大120次/min | |
| 电气容许操作频度 | 最大20次/min | |
| 线缆 | 种类 | 固定用线缆 |
| 外径 | 6.1mm±0.2mm | |
| 线芯数 | 7C | |
| 导体尺寸 | 0.3mm2 | |
| 长度 | 2m | |
| 弯曲半径 | 37mm以上 | |
| 线缆端规格 | 散线 | |
| 使用环境 | 温度 | -10℃ ～ 50℃（不冻结） |
| 湿度 | 45%RH ～ 85%RH（不结露） |

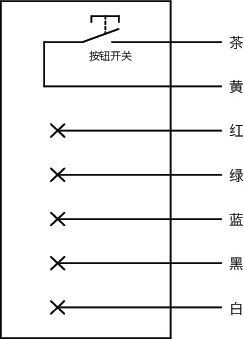

连接

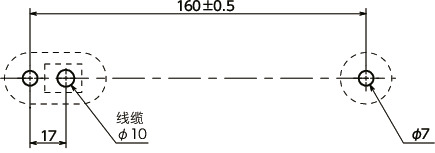

安装孔
请确保安装孔无毛刺，以防损伤线缆。根据温度、湿度，安装尺寸有时可能会产生误差。
