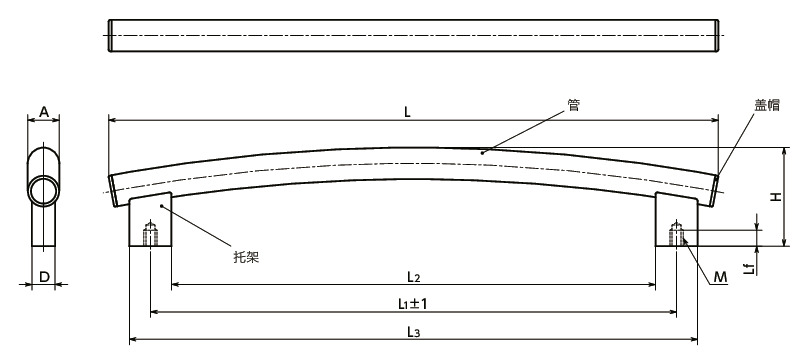

形状図
尺寸・CAD
单位 : mm
| 型号 | A | L1 | D | H | L3 | L2 | L | Lf min. | M | 质量 (g) |
容许载荷＊1 （N） |
主体 颜色 |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| URF-30-M6-400-AL | 30 | 400 | 22 | 90 | 440 | 360 | 480 | 15 | M6 | 360 | 1000 | AL | M6×16 | CAD | 请求报价 |
| URF-30-M6-400-BK | 30 | 400 | 22 | 90 | 440 | 360 | 480 | 15 | M6 | 360 | 1000 | BK | M6×16 | CAD | 请求报价 |
| URF-30-M6-400-ES | 30 | 400 | 22 | 90 | 440 | 360 | 480 | 15 | M6 | 360 | 1000 | ES | M6×16 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| URF-AL/URF-ES | URF-BK | |
|---|---|---|
| 管 | 铝合金 阳极氧化处理（银） |
铝合金 静电喷涂（亚光黑） |
| 盖帽 | TPE（各色） | TPE（亚光黑） |
| 托架 | 铝合金 静电喷涂（各种颜色） |
铝合金 静电喷涂（亚光黑） |
| 内六角圆柱头螺栓 （螺丝附带服务） |
SUSXM7 | SUSXM7 |
特点
- 容易握持的高级拱形拉手。
- 管的材质为铝制。
- 使用中空管。轻量。
- URF可根据型号的末尾符号选择管的表面处理和托架、盖帽的颜色。
| 末尾符号 | 管 | 托架、盖帽 |
|---|---|---|
| AL | 阳极氧化处理（银） | 亚光黑 |
| ES | 阳极氧化处理（银） | 亚光银 |
| BK | 静电喷涂（亚光黑） | 亚光黑 |
- 选购件附带2个安装用内六角圆柱头螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。
