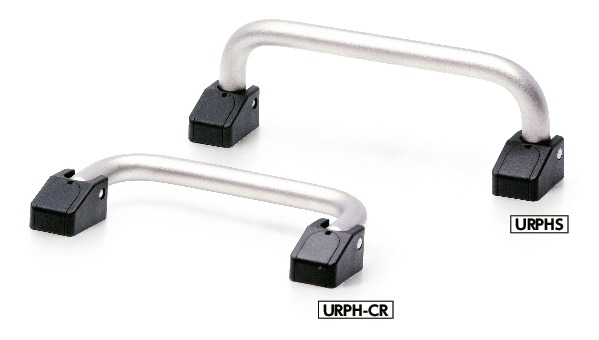

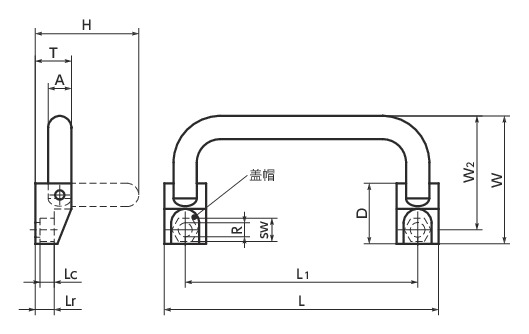

形状図
尺寸・CAD
单位 : mm
| 型号 | Lr | Lc | R | sw | W | W2 | H | T | A | D | L | L1 | 质量 （g） |
容许载荷＊1 （N） |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| URPH-100-CR | 8.1 | 6.1 | 6.3 | 10 | 55 | 48 | 44.5 | 15.5 | 10 | 27 | 118 | 100 | 56 | 500 | M6×10 | CAD | 请求报价 |
| URPH-120-CR | 8.1 | 6.1 | 6.3 | 10 | 55 | 48 | 44.5 | 15.5 | 10 | 27 | 138 | 120 | 63 | 500 | M6×10 | CAD | 请求报价 |
| URPH-180-CR | 8.1 | 6.1 | 6.3 | 10 | 55 | 48 | 44.5 | 15.5 | 10 | 27 | 198 | 180 | 75 | 500 | M6×10 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
● 本产品于2013年从型号GN425.5-CR变更而来。
材质、表面处理
| URPH-CR 钢制 | |
|---|---|
| 拉手部 | SUM24L 镀铬 |
| 盖帽 | ABS树脂 |
| 铰链 | 聚酰胺 |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 |
特点
- 折叠式拉手。不使用时可放倒拉手主体。
- 粗细便于抓握，可靠性和稳定性优良的形状、尺寸。
- 拆下盖帽后可安装螺栓、螺母。
- 请使用M6的内六角螺栓、六角螺栓、六角螺母其中之一进行安装。
- 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务。
