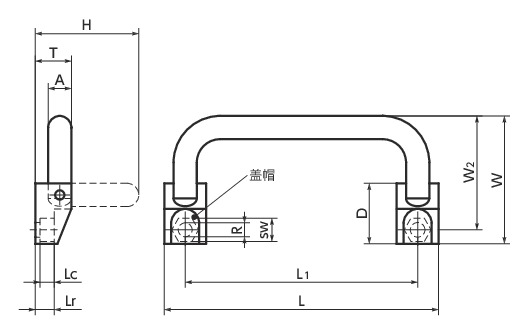

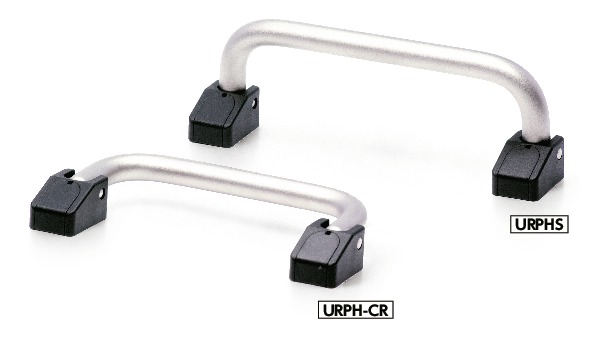

形状図
单位 : mm
| 型号 | Lr | Lc | R | sw | W | W2 | H | T | A | D | L | L1 | 质量 （g） |
容许载荷＊1 （N） |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| URPHS-100 | 8.1 | 6.1 | 6.3 | 10 | 55 | 48 | 44.5 | 15.5 | 10 | 27 | 118 | 100 | 111 | 500 | M6×10 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
● 本产品于2013年从型号GN425.5-NI变更而来。
材质、表面处理
| URPHS 不锈钢制 | |
|---|---|
| 拉手部 | SUS303 |
| 盖帽 | ABS树脂 |
| 铰链 | 聚酰胺 |
| 内六角螺栓 （费用另计） |
SUSXM7 |
取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス
ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）
また、オプション（別料金）で取りつけ用のねじを付属します。
| 取りつけ寸法L₁（mm）* | 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|---|
|
|
個 | カート |
＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
1mm指定の納期
| 数量（個） | 1mm指定の納期 |
|---|---|
| 1～9 | 実働１日目出荷 |
| 10～99 | 実働3日目出荷 |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|
取りつけ用ねじ付属サービス
オプション（別料金）で取りつけ用のねじを付属します。
取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。
| 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|
| 個 | カート |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|
特点
- 折叠式拉手。不使用时可放倒拉手主体。
- 粗细便于抓握，可靠性和稳定性优良的形状、尺寸。
- 拆下盖帽后可安装螺栓、螺母。
- 请使用M6的内六角螺栓、六角螺栓、六角螺母其中之一进行安装。
- 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
