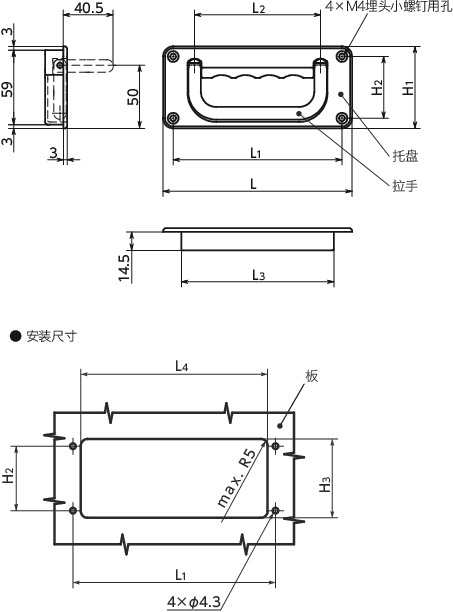

形状図
尺寸・CAD
单位 : mm
| 型号 | H1 | H2 | H3 | L | L1 | L2 | L3 | L4 | 容许载荷＊1 （N） |
主体 颜色 |
质量 （g） |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| URTHS-120-B-BK | 65 | 49 | 60 | 170 | 154 | 120 | 141 | 142 | 1000 | BK | 374 | M4×10 | CAD | 请求报价 |
| URTHS-120-B-SG | 65 | 49 | 60 | 170 | 154 | 120 | 141 | 142 | 1000 | SG | 374 | M4×10 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| URTHS-B | |
|---|---|
| 拉手 | SUS303 |
| 托盘 | 锌压铸件 静电喷涂（各种颜色） |
| 弹簧 | SUS301 |
| 缓冲橡胶 | NBR |
| 销 | SUS304 |
| 内六角埋头小螺丝 （螺丝附带的服务） |
SUSXM7 |

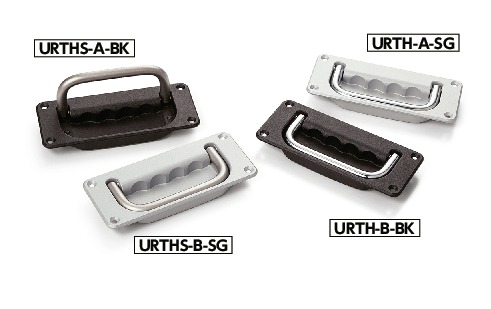

特点
- 不锈钢制的折叠式拉手。不使用时可将拉手主体完全收纳在托盘中。
- 通常处于拉手收纳状态。使用时请扳起拉手。使用后，手离开时在弹簧力的作用下收纳拉手。
- 托盘采用手指容易拿捏的形状，也可用作盒式拉手。
- 请使用埋头小螺钉（螺纹直径：M4）进行安装。
＊不附带埋头小螺钉、螺母。
- 托盘分为2种颜色。
可根据型号的末尾符号进行选择。
| 末尾符号 | 托盘颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
- 选购件附带安装用的内六角埋头小螺丝（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
