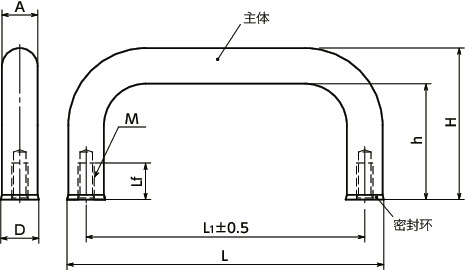

单位 : mm
型号 | M | Lf min. | H | h | A | D | L | L1 | 质量 (g) |
容许载荷*1 (N) |
适用密封环 | 符合SEMI标准 | CAD下载 | 请求报价 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
USP-12-160-A4-HP-HD | M5 | 12 | 51 | 39 | 12 | 12.8 | 172.8 | 160 | 199 | 1000 | FSRN-12-8-2-HD | - | CAD | 请求报价 |
*1: 手用时的容许载荷。
材质、表面处理
USP-A4-HD | USP-A4-HP-HD | |
---|---|---|
主体 | SUS316L 喷丸 |
SUS316L 研磨 |
密封环 | H-NBR(蓝) 肖氏硬度A85±5 |
H-NBR(蓝) 肖氏硬度A85±5 |
特点
- 卫生型设计的拉手。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 有关卫生型设计,请参阅“卫生型家族”。
- 安装面的间隙使用密封环FSRN-HD密封。可防止异物或液体进入。FSRN-HD
- 表面处理小于Ra0.8μm。清扫性优良。
- H-NBR制密封环使用了容易与食品区分的蓝色。此外,还使用了符合美国食品药品监督管理局(FDA)标准的材料。
- 主体为耐腐蚀性优异的SUS316L制。
- 符合EHEDG(欧洲卫生工程・设计集团)制定的规范。
- 已取得DGUV(德国法定灾害保险)制定的规范的认证。
- 可使用温度:-25℃~150℃
-

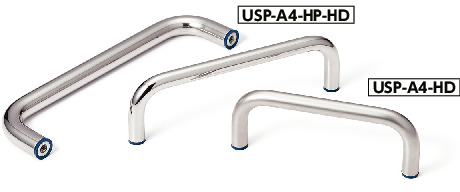

可根据产品符号选择表面处理。
USP-A4-HD----喷丸
USP-A4-HP-HD----研磨
