形状図
尺寸・CAD
单位 : mm
| 型号 | L | L1 | L2 | L3 | 质量 （g） |
容许载荷＊1 (N) |
主体 颜色 |
附带螺丝尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| UTAC-127-1-BK | 127 | 100 | 72 | 88 | 248 | 1000 | BK | - | CAD | 请求报价 |
| UTAC-127-1-SG | 127 | 100 | 72 | 88 | 248 | 1000 | SG | - | CAD | 请求报价 |
| UTAC-155-1-BK | 155 | 128 | 99 | 115 | 291 | 1000 | BK | - | CAD | 请求报价 |
| UTAC-155-1-SG | 155 | 128 | 99 | 115 | 291 | 1000 | SG | - | CAD | 请求报价 |
| UTAC-127-2-BK | 127 | 100 | 72 | 88 | 250 | 1000 | BK | M5×16 | CAD | 请求报价 |
| UTAC-127-2-SG | 127 | 100 | 72 | 88 | 250 | 1000 | SG | M5×16 | CAD | 请求报价 |
| UTAC-155-2-BK | 155 | 128 | 99 | 115 | 310 | 1000 | BK | M5×16 | CAD | 请求报价 |
| UTAC-155-2-SG | 155 | 128 | 99 | 115 | 310 | 1000 | SG | M5×16 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UTAC-1 | UTAC-2 | |
|---|---|---|
| 主体 | 锌压铸件 静电喷涂（各种颜色） |
锌压铸件 静电喷涂（各种颜色） |
| 内六角埋头螺栓 | - | 不锈钢 |
| 预涂密封圈 | - | 尼龙 |
| 密封圈 | - | NBR（黑） |
特点
- 嵌入型拉手。
- 可提起、拉拽使用。

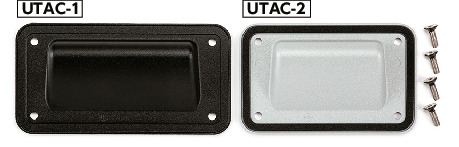

- 可根据产品符号选择有无密封圈。
| 产品符号 | 密封圈 |
|---|---|
| UTAC-1 | 无 |
| UTAC-2 | 有 |
- 带密封圈的UTAC-2可防止异物或液体侵入安装面的间隙中。防护等级为IP66。
- UTAC-2附带4颗头部实施了预涂密封的内六角埋头螺栓。

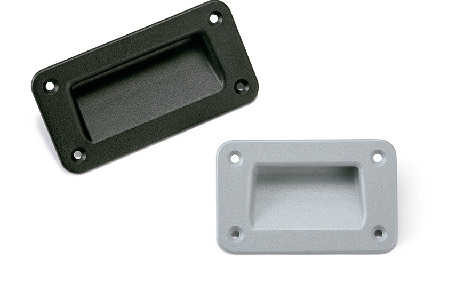

- 分为2种颜色。可根据型号的末尾符号进行选择。
| 末尾符号 | 颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |

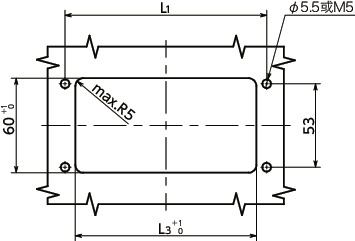

安装尺寸

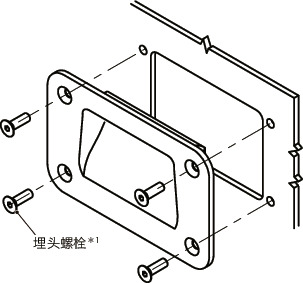

安装
请使用埋头螺栓（螺纹直径：M5）安装。不附带螺母。需要时请另行准备。
＊1： UTAC-1不附带埋头螺栓。
