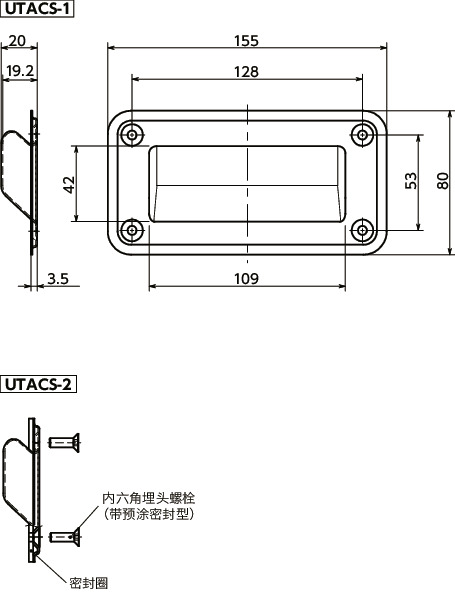

形状図
尺寸・CAD
| 型号 | 质量 （g） |
容许载荷＊1 (N) |
附带螺丝尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|
| UTACS-155-1-GS | 91 | 1000 | - | CAD | 请求报价 |
| UTACS-155-1-EP | 91 | 1000 | - | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UTACS-1 | UTACS-2 | |
|---|---|---|
| 主体 | SUS304 | SUS304 |
| 内六角埋头螺栓 | - | 不锈钢 |
| 预涂密封圈 | - | 尼龙 |
| 密封圈 | - | NBR（黑） |
特点
- 嵌入型拉手。
- 可提起、拉拽使用。

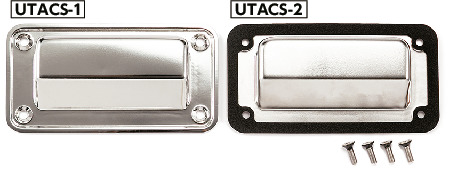

- 可根据产品符号选择有无密封圈。
| 产品符号 | 密封圈 |
|---|---|
| UTACS-1 | 无 |
| UTACS-2 | 有 |
- 带密封圈的UTACS-2可防止异物或液体侵入安装面的间隙中。防护等级为IP66。
- UTACS-2附带4颗头部实施了预涂密封的内六角埋头螺栓。

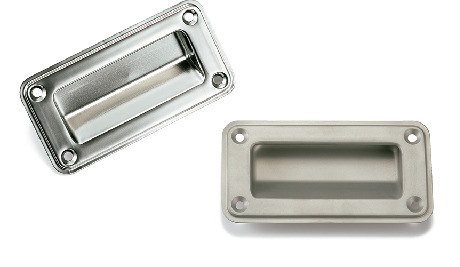

- 表面处理分为2种。可根据型号的末尾符号进行选择。
| 末尾符号 | 表面处理 |
|---|---|
| GS | 喷丸 |
| EP | 电解研磨 |

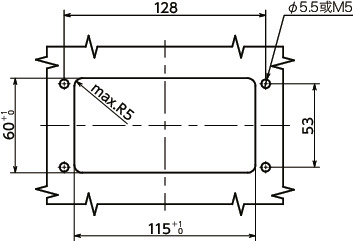

安装尺寸

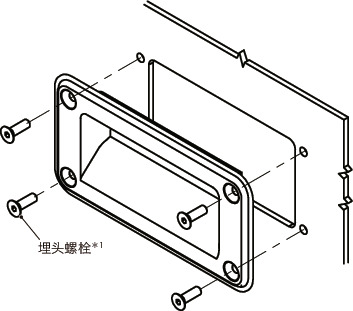

安装
请使用埋头螺栓（螺纹直径：M5）安装。不附带螺母。需要时请另行准备。
＊1： UTACS-1不附带埋头螺栓。
