形状図
尺寸・CAD
| 型号 | 质量 （g） |
容许载荷＊1 (N) |
CAD下载 | 请求报价 |
|---|---|---|---|---|
| UTAMS-155-3-GS | 109 | 1000 | CAD | 请求报价 |
| UTAMS-155-3-EP | 109 | 1000 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UTAMS-1 | UTAMS-2 | UTAMS-3 | |
|---|---|---|---|
| 主体 | SUS304 | SUS304 | SUS304 |
| 螺纹部 | 不锈钢 | 不锈钢 | 不锈钢 |
| 密封圈 | - | NBR（黑） | 硅橡胶（蓝） |
特点
- 嵌入型拉手。
- 可提起、拉拽使用。
- 可根据产品符号选择有无密封圈及密封圈材质。

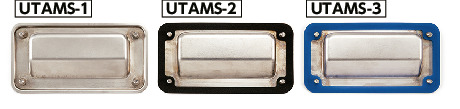

| 产品符号 | 密封圈 | 材质 |
|---|---|---|
| UTAMS-1 | 无 | - |
| UTAMS-2 | 有 | NBR（黑） |
| UTAMS-3 | 有 | 硅橡胶(蓝） |
- 带密封圈的UTAMS-2UTAMS-3可防止异物或液体侵入安装面的间隙中。
- UTAMS-2的防护等级为IP66。
- UTAMS-3使用了符合美国食品药品监督管理局（FDA）标准的硅胶密封圈，适用于食品机械、医药品机械等用途。

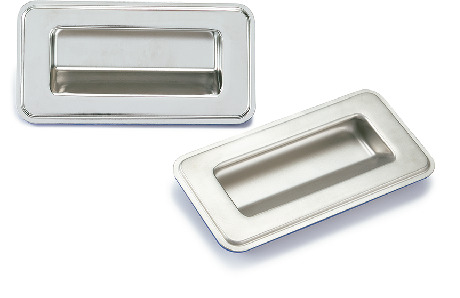

- 表面处理分为2种。可根据型号的末尾符号进行选择。
| 末尾符号 | 表面处理 |
|---|---|
| GS | 喷丸 |
| EP | 电解研磨 |

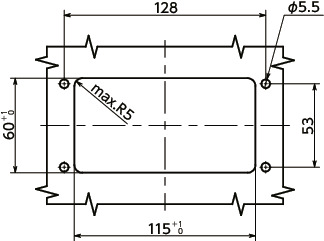

安装尺寸

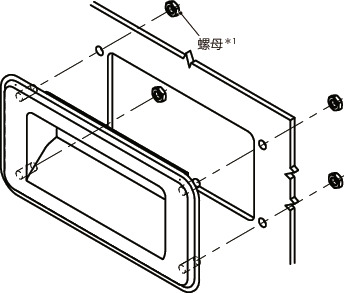

安装
请使用螺母（螺纹直径：M5）安装。
＊1： 不附带螺母。
