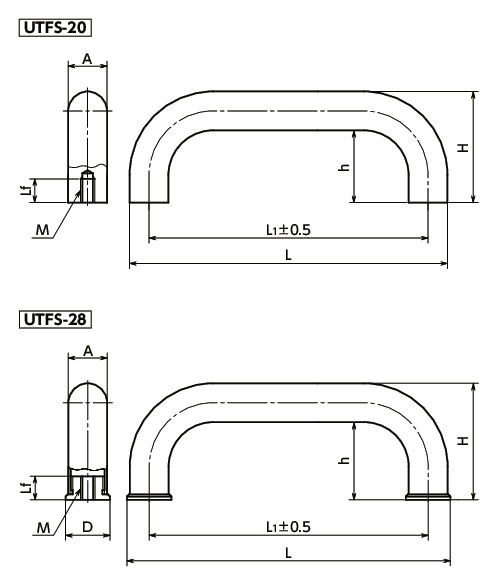

形状図
尺寸・CAD
单位 : mm
| 型号 | A | L1 | D | H | h | L | Lf | M | 质量 (g) |
容许载荷＊1 （N） |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UTFS-20-200 | 20 | 200 | - | 68 | 48 | 220 | 15 | M8 | 680 | 1000 | M8×16 | CAD | 请求报价 |
| UTFS-20-250 | 20 | 250 | - | 68 | 48 | 270 | 15 | M8 | 696 | 1000 | M8×16 | CAD | 请求报价 |
| UTFS-20-300 | 20 | 300 | - | 68 | 48 | 320 | 15 | M8 | 900 | 1000 | M8×16 | CAD | 请求报价 |
| UTFS-20-350 | 20 | 350 | - | 68 | 48 | 370 | 15 | M8 | 1080 | 1000 | M8×16 | CAD | 请求报价 |
| UTFS-28-250 | 28 | 250 | 32 | 90 | 62 | 282 | 17 | M10 | 548 | 1000 | M10×16 | CAD | 请求报价 |
| UTFS-28-300 | 28 | 300 | 32 | 90 | 62 | 332 | 17 | M10 | 614 | 1000 | M10×16 | CAD | 请求报价 |
| UTFS-28-350 | 28 | 350 | 32 | 90 | 62 | 382 | 17 | M10 | 680 | 1000 | M10×16 | CAD | 请求报价 |
| UTFS-28-400 | 28 | 400 | 32 | 90 | 62 | 432 | 17 | M10 | 748 | 1000 | M10×16 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UTFS | |
|---|---|
| 主体 | 相当于SUS304 喷丸 |
| 内六角圆柱头螺栓 （螺丝附带服务） |
SUSXM7 |
特点
- 经喷丸处理，外观精美。
- 不锈钢制。耐腐蚀性优良。
- UTFS-28使用中空管。轻量。
- 选购件附带2个安装用内六角圆柱头螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。
使用例
将UTMS（外螺纹）与UTFS（内螺纹）组合，可在门的两面安装把手。门的厚度请控制在3mm～10mm的范围内。
