Nabeya Bi-tech

  • 拉手

塑料拉手

Plastic Pull

UUDF

安全注意事项

符号RoHS指令

  • COLOR UNIVERSAL DESIGN
UUDF塑料拉手

形状図

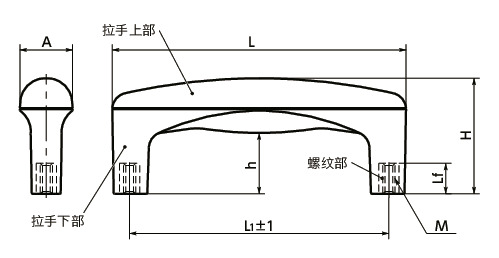

UUDF塑料拉手寸法図

尺寸・CAD

选择

主体
颜色
所有
BK
BL
OR
SG
YW

单位 : mm

型号 M Lf H h A L L1 质量
（g）		 容许载荷＊1
（N）		 主体
颜色		 螺丝附带的服务 螺纹尺寸 CAD下载 请求报价
UUDF-26-100-BK M6 15 57 30 26 117 100 51 500 BK M6×16 CAD 请求报价
UUDF-26-100-BL M6 15 57 30 26 117 100 51 500 BL M6×16 CAD 请求报价
UUDF-26-100-OR M6 15 57 30 26 117 100 51 500 OR M6×16 CAD 请求报价
UUDF-26-100-SG M6 15 57 30 26 117 100 51 500 SG M6×16 CAD 请求报价
UUDF-26-100-YW M6 15 57 30 26 117 100 51 500 YW M6×16 CAD 请求报价
UUDF-26-112-BK M6 15 57 30 26 129 112 53 500 BK M6×16 CAD 请求报价
UUDF-26-112-BL M6 15 57 30 26 129 112 53 500 BL M6×16 CAD 请求报价
UUDF-26-112-OR M6 15 57 30 26 129 112 53 500 OR M6×16 CAD 请求报价
UUDF-26-112-SG M6 15 57 30 26 129 112 53 500 SG M6×16 CAD 请求报价
UUDF-26-112-YW M6 15 57 30 26 129 112 53 500 YW M6×16 CAD 请求报价
UUDF-26-128-BK M6 15 57 30 26 145 128 56 500 BK M6×16 CAD 请求报价
UUDF-26-128-BL M6 15 57 30 26 145 128 56 500 BL M6×16 CAD 请求报价
UUDF-26-128-OR M6 15 57 30 26 145 128 56 500 OR M6×16 CAD 请求报价
UUDF-26-128-SG M6 15 57 30 26 145 128 56 500 SG M6×16 CAD 请求报价
UUDF-26-128-YW M6 15 57 30 26 145 128 56 500 YW M6×16 CAD 请求报价
UUDF-26-160-BK M6 15 57 30 26 177 160 62 500 BK M6×16 CAD 请求报价
UUDF-26-160-BL M6 15 57 30 26 177 160 62 500 BL M6×16 CAD 请求报价
UUDF-26-160-OR M6 15 57 30 26 177 160 62 500 OR M6×16 CAD 请求报价
UUDF-26-160-SG M6 15 57 30 26 177 160 62 500 SG M6×16 CAD 请求报价
UUDF-26-160-YW M6 15 57 30 26 177 160 62 500 YW M6×16 CAD 请求报价
UUDF-26-180-BK M6 15 57 30 26 197 180 66 500 BK M6×16 CAD 请求报价
UUDF-26-180-BL M6 15 57 30 26 197 180 66 500 BL M6×16 CAD 请求报价
UUDF-26-180-OR M6 15 57 30 26 197 180 66 500 OR M6×16 CAD 请求报价
UUDF-26-180-SG M6 15 57 30 26 197 180 66 500 SG M6×16 CAD 请求报价
UUDF-26-180-YW M6 15 57 30 26 197 180 66 500 YW M6×16 CAD 请求报价

＊1： 手用时的容许载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

UUDF
拉手上部 尼龙6（各种颜色）
拉手下部 尼龙6（深灰）
螺纹部 S45C
三价铬酸盐处理
内六角螺栓
（螺丝附带的服务）		 SUSXM7

由于本产品为树脂成型品，手柄的上部和下部结合处的形状可能无法完全一致。


取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート

＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

特点

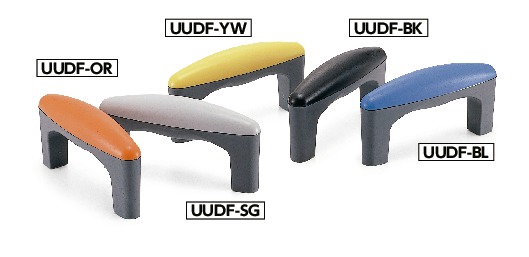

  • 5种颜色，支持机械、装置的颜色通用设计化。深灰与各种颜色完美搭配的双色调。可根据型号的末尾符号进行选择。
末尾符号 颜色
BK 黑
SG 银灰
BL 蓝
OR 橙
YW 黄
  • 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
