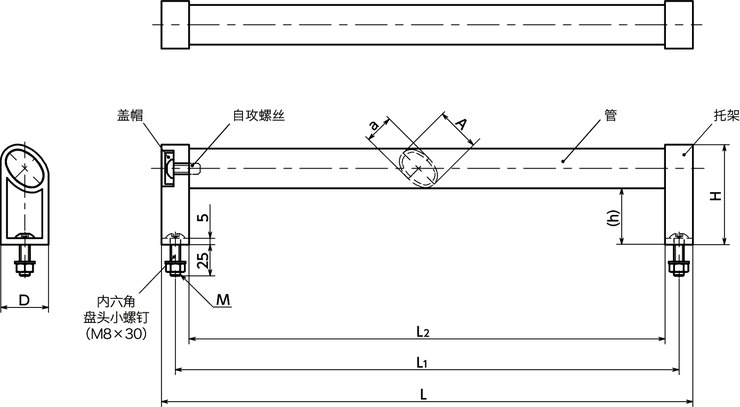

形状図
尺寸・CAD
单位 : mm
| 型号 | M | H | h | A | a | D | L | L1 | L2 | 质量 （g） |
容许载荷＊1 (N) |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UVLC-36-200-AL | M8 | 79.5 | 45 | 36 | 24 | 38 | 222 | 200 | 178 | 545 | 1000 | AL | CAD | 请求报价 |
| UVLC-36-200-BK | M8 | 79.5 | 45 | 36 | 24 | 38 | 222 | 200 | 178 | 545 | 1000 | BK | CAD | 请求报价 |
| UVLC-36-200-ES | M8 | 79.5 | 45 | 36 | 24 | 38 | 222 | 200 | 178 | 545 | 1000 | ES | CAD | 请求报价 |
| UVLC-36-250-AL | M8 | 79.5 | 45 | 36 | 24 | 38 | 272 | 250 | 228 | 590 | 1000 | AL | CAD | 请求报价 |
| UVLC-36-250-BK | M8 | 79.5 | 45 | 36 | 24 | 38 | 272 | 250 | 228 | 590 | 1000 | BK | CAD | 请求报价 |
| UVLC-36-250-ES | M8 | 79.5 | 45 | 36 | 24 | 38 | 272 | 250 | 228 | 590 | 1000 | ES | CAD | 请求报价 |
| UVLC-36-300-AL | M8 | 79.5 | 45 | 36 | 24 | 38 | 322 | 300 | 278 | 635 | 1000 | AL | CAD | 请求报价 |
| UVLC-36-300-BK | M8 | 79.5 | 45 | 36 | 24 | 38 | 322 | 300 | 278 | 635 | 1000 | BK | CAD | 请求报价 |
| UVLC-36-300-ES | M8 | 79.5 | 45 | 36 | 24 | 38 | 322 | 300 | 278 | 635 | 1000 | ES | CAD | 请求报价 |
| UVLC-36-350-AL | M8 | 79.5 | 45 | 36 | 24 | 38 | 372 | 350 | 328 | 680 | 1000 | AL | CAD | 请求报价 |
| UVLC-36-350-BK | M8 | 79.5 | 45 | 36 | 24 | 38 | 372 | 350 | 328 | 680 | 1000 | BK | CAD | 请求报价 |
| UVLC-36-350-ES | M8 | 79.5 | 45 | 36 | 24 | 38 | 372 | 350 | 328 | 680 | 1000 | ES | CAD | 请求报价 |
| UVLC-36-400-AL | M8 | 79.5 | 45 | 36 | 24 | 38 | 422 | 400 | 378 | 725 | 1000 | AL | CAD | 请求报价 |
| UVLC-36-400-BK | M8 | 79.5 | 45 | 36 | 24 | 38 | 422 | 400 | 378 | 725 | 1000 | BK | CAD | 请求报价 |
| UVLC-36-400-ES | M8 | 79.5 | 45 | 36 | 24 | 38 | 422 | 400 | 378 | 725 | 1000 | ES | CAD | 请求报价 |
| UVLC-36-500-AL | M8 | 79.5 | 45 | 36 | 24 | 38 | 522 | 500 | 478 | 815 | 1000 | AL | CAD | 请求报价 |
| UVLC-36-500-BK | M8 | 79.5 | 45 | 36 | 24 | 38 | 522 | 500 | 478 | 815 | 1000 | BK | CAD | 请求报价 |
| UVLC-36-500-ES | M8 | 79.5 | 45 | 36 | 24 | 38 | 522 | 500 | 478 | 815 | 1000 | ES | CAD | 请求报价 |
| UVLC-36-600-AL | M8 | 79.5 | 45 | 36 | 24 | 38 | 622 | 600 | 578 | 905 | 1000 | AL | CAD | 请求报价 |
| UVLC-36-600-BK | M8 | 79.5 | 45 | 36 | 24 | 38 | 622 | 600 | 578 | 905 | 1000 | BK | CAD | 请求报价 |
| UVLC-36-600-ES | M8 | 79.5 | 45 | 36 | 24 | 38 | 622 | 600 | 578 | 905 | 1000 | ES | CAD | 请求报价 |
| UVLC-36-800-AL | M8 | 79.5 | 45 | 36 | 24 | 38 | 822 | 800 | 778 | 1085 | 1000 | AL | CAD | 请求报价 |
| UVLC-36-800-BK | M8 | 79.5 | 45 | 36 | 24 | 38 | 822 | 800 | 778 | 1085 | 1000 | BK | CAD | 请求报价 |
| UVLC-36-800-ES | M8 | 79.5 | 45 | 36 | 24 | 38 | 822 | 800 | 778 | 1085 | 1000 | ES | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UVLC-AL/UVLC-ES | UVLC-BK | |
|---|---|---|
| 管 | 铝合金 阳极氧化处理（银） |
铝合金 静电喷涂（亚光黑） |
| 盖帽 | 聚缩醛 （浅灰） |
聚缩醛 （浅灰） |
| 托架 | 锌压铸件 静电喷涂（各种颜色） |
锌压铸件 静电喷涂（亚光黑） |
| 自攻螺丝 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 内六角盘头小螺钉 | SUS304 | SUS304 |
| 螺母 | SUS304 | SUS304 |
| 垫圈 | SUS304 | SUS304 |

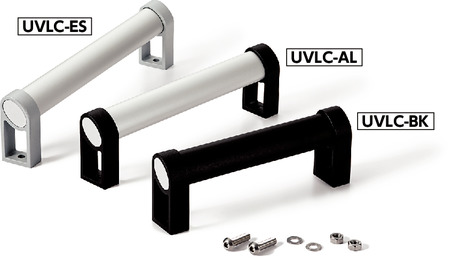

特点
- 管的截面为椭圆形状。
- 管相对于托架倾斜45°，以便于以易于抓握的自然手腕角度操作。
- 安装尺寸L1为200mm-800mm，产品规格丰富。
- 所有产品均附带安装用内六角盘头小螺钉（M8×30）、螺母、垫圈。
- 能够以1mm为单位指定安装尺寸L1。标准品中没有需要的尺寸时，请使用指定1mm。
- 可根据型号的末尾符号选择管的表面处理和托架的颜色。
| 末尾符号 | 管 | 托架 |
|---|---|---|
| AL | 阳极氧化处理（银） | 亚光黑 |
| ES | 阳极氧化处理（银） | 亚光银 |
| BK | 静电喷涂（亚光黑） | 亚光黑 |
指定1mm服务
| 指定1mm型号 | 指定范围L1＊1（mm） | |||||
|---|---|---|---|---|---|---|
| 201-250 | 251-300 | 301-350 | 351-450 | 451-550 | 551-750 | |
| UVLC-36-＊＊＊-AL | ● | ● | ● | ● | ● | ● |
| UVLC-36-＊＊＊-ES | ● | ● | ● | ● | ● | ● |
| UVLC-36-＊＊＊-BK | ● | ● | ● | ● | ● | ● |
＊1： 指定1mm的L1以±0.5或L1的0.1%中较大的一方为容许偏差。
L1以外的尺寸、容许载荷请参阅标准品。
