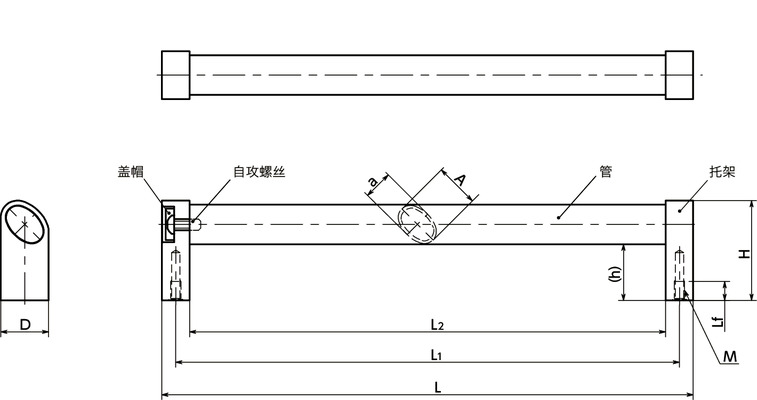

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | H | h | A | a | D | L | L1 | L2 | 质量 （g） |
容许载荷＊1 (N) |
主体 颜色 |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UVLF-36-300-AL | M8 | 15 | 79.5 | 45 | 36 | 24 | 38 | 322 | 300 | 278 | 648 | 1000 | AL | M8×16 | CAD | 请求报价 |
| UVLF-36-300-BK | M8 | 15 | 79.5 | 45 | 36 | 24 | 38 | 322 | 300 | 278 | 648 | 1000 | BK | M8×16 | CAD | 请求报价 |
| UVLF-36-300-ES | M8 | 15 | 79.5 | 45 | 36 | 24 | 38 | 322 | 300 | 278 | 648 | 1000 | ES | M8×16 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UVLF-AL/UVLF-ES | UVLF-BK | |
|---|---|---|
| 管 | 铝合金 阳极氧化处理（银） |
铝合金 静电喷涂（亚光黑） |
| 盖帽 | 聚缩醛 （浅灰） |
聚缩醛 （浅灰） |
| 托架 | 锌压铸件 静电喷涂（各种颜色） |
锌压铸件 静电喷涂（亚光黑） |
| 自攻螺丝 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 内六角圆柱头螺栓 （螺丝附带服务） |
SUSXM7 | SUSXM7 |
特点
- 管的截面为椭圆形状。
- 管相对于托架倾斜45°，以便于以易于抓握的自然手腕角度操作。
- 安装尺寸L1为200mm-800mm，产品规格丰富。
- 能够以1mm为单位指定安装尺寸L1。标准品中没有需要的尺寸时，请使用指定1mm。

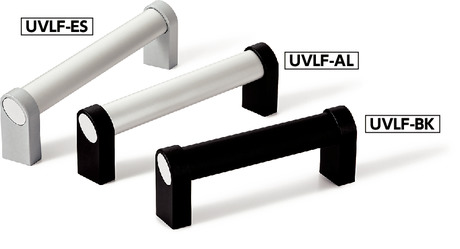

- 可根据型号的末尾符号选择管的表面处理和托架的颜色。
| 末尾符号 | 管 | 托架 |
|---|---|---|
| AL | 阳极氧化处理（银） | 亚光黑 |
| ES | 阳极氧化处理（银） | 亚光银 |
| BK | 静电喷涂（亚光黑） | 亚光黑 |
- 选购件附带安装用的内六角圆柱头螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。
指定1mm服务
| 指定1mm型号 | 指定范围L1＊1（mm） | 螺丝附带服务 螺纹尺寸 |
|||||
|---|---|---|---|---|---|---|---|
| 201-250 | 251-300 | 301-350 | 351-450 | 451-550 | 551-750 | ||
| UVLF-36-＊＊＊-AL | ● | ● | ● | ● | ● | ● | M8×16 |
| UVLF-36-＊＊＊-ES | ● | ● | ● | ● | ● | ● | M8×16 |
| UVLF-36-＊＊＊-BK | ● | ● | ● | ● | ● | ● | M8×16 |
＊1： 指定1mm的L1以±0.5或L1的0.1%中较大的一方为容许偏差。
L1以外的尺寸、容许载荷请参阅标准品。
