Name: UWF
Brand: 锅屋百迪精密机械
Availability: OutOfStock

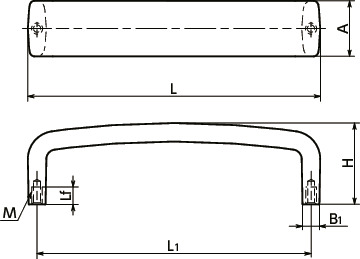

形状図

尺寸・CAD

选择

A: 所有; 33

L₁: 所有; 117; 148; 172

主体 颜色: 所有; BK; SG

单位 : mm

型号	M	Lf	H	A	B₁	L	L₁	质量 (g)	容许载荷^＊1 （N）	主体颜色	螺丝附带服务螺纹尺寸	CAD下载	请求报价
UWF-117-BK	M6	12	44	33	11	128	117	130	1000	BK	M6×12	CAD	请求报价
UWF-117-SG	M6	12	44	33	11	128	117	130	1000	SG	M6×12	CAD	请求报价
UWF-148-BK	M6	12	44	33	11	159	148	150	1000	BK	M6×12	CAD	请求报价
UWF-148-SG	M6	12	44	33	11	159	148	150	1000	SG	M6×12	CAD	请求报价
UWF-172-BK	M6	12	44	33	11	183	172	170	1000	BK	M6×12	CAD	请求报价
UWF-172-SG	M6	12	44	33	11	183	172	170	1000	SG	M6×12	CAD	请求报价

＊1：　手用时的容许载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

	UWF
主体	铝合金静电喷涂（各种颜色）
内六角螺栓（螺丝附带服务）	SUSXM7

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）*	取りつけ用ねじ	ご注文品番	価格(円)	購入数	ご購入
				個	カート

＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。

1mm指定の納期

数量（個）	1mm指定の納期
1～9	実働１日目出荷
10～99	実働3日目出荷

取りつけ用ねじの仕様・価格

ねじのサイズ	ねじ本数（本）	ねじの材質	ねじ付属サービス価格（円）

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

取りつけ用ねじ	ご注文品番	価格(円)	購入数	ご購入
			個	カート

取りつけ用ねじの仕様・価格

ねじのサイズ	ねじ本数（本）	ねじの材質	ねじ付属サービス価格（円）

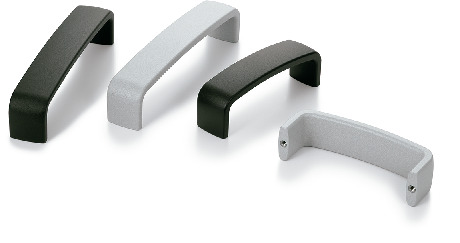

特点

可通用的拉手。

分为2种颜色。可根据型号的末尾符号进行选择。

末尾符号	颜色
BK	黑
SG	银色

选购件附带2个安装用内六角螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。

使用例

与统一设计的锌合金拉手 - 带开关UWF-SW组合使用。UWF-SW

UWF铝制拉手

型号列表

UWF-117

UWF-148

UWF-172
