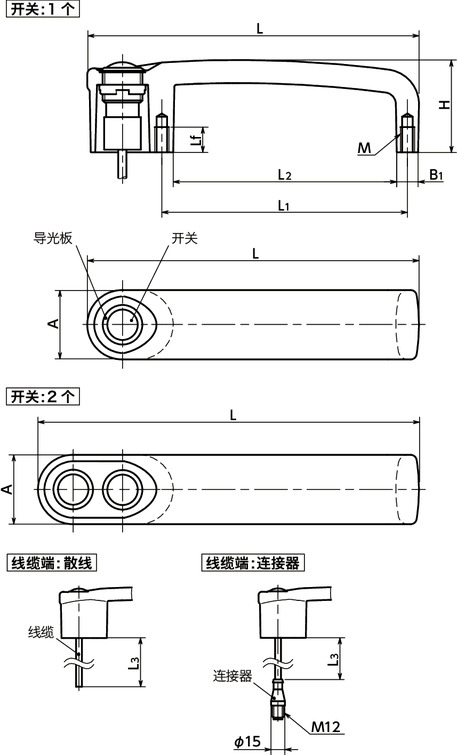

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | H | A | B1 | L | L1 | L2 | 开关 | 线缆端 | L3(m) | 质量 （g） |
适用线缆 | 容许载荷＊1 （N） |
主体 颜色 |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UWF-B1-C-2-BK-SW | M6 | 12 | 44 | 33 | 10.2 | 158 | 117 | 105.5 | 1个 | 散线 | 2 | 480 | - | 1000 | BK | M6×12 | CAD | 请求报价 |
| UWF-B1-C-2-SG-SW | M6 | 12 | 44 | 33 | 10.2 | 158 | 117 | 105.5 | 1个 | 散线 | 2 | 480 | - | 1000 | SG | M6×12 | CAD | 请求报价 |
| UWF-B1-C-5-BK-SW | M6 | 12 | 44 | 33 | 10.2 | 158 | 117 | 105.5 | 1个 | 散线 | 5 | 548 | - | 1000 | BK | M6×12 | CAD | 请求报价 |
| UWF-B1-C-5-SG-SW | M6 | 12 | 44 | 33 | 10.2 | 158 | 117 | 105.5 | 1个 | 散线 | 5 | 548 | - | 1000 | SG | M6×12 | CAD | 请求报价 |
| UWF-B1-P-0.25-BK-SW | M6 | 12 | 44 | 33 | 10.2 | 158 | 117 | 105.5 | 1个 | 连接器 | 0.25 | 530 | USCA-M12-5-＊＊ | 1000 | BK | M6×12 | CAD | 请求报价 |
| UWF-B1-P-0.25-SG-SW | M6 | 12 | 44 | 33 | 10.2 | 158 | 117 | 105.5 | 1个 | 连接器 | 0.25 | 530 | USCA-M12-5-＊＊ | 1000 | SG | M6×12 | CAD | 请求报价 |
| UWF-B2-C-2-BK-SW | M6 | 12 | 44 | 33 | 10.2 | 181.5 | 117 | 105.5 | 2个 | 散线 | 2 | 540 | - | 1000 | BK | M6×12 | CAD | 请求报价 |
| UWF-B2-C-2-SG-SW | M6 | 12 | 44 | 33 | 10.2 | 181.5 | 117 | 105.5 | 2个 | 散线 | 2 | 540 | - | 1000 | SG | M6×12 | CAD | 请求报价 |
| UWF-B2-C-5-BK-SW | M6 | 12 | 44 | 33 | 10.2 | 181.5 | 117 | 105.5 | 2个 | 散线 | 5 | 608 | - | 1000 | BK | M6×12 | CAD | 请求报价 |
| UWF-B2-C-5-SG-SW | M6 | 12 | 44 | 33 | 10.2 | 181.5 | 117 | 105.5 | 2个 | 散线 | 5 | 608 | - | 1000 | SG | M6×12 | CAD | 请求报价 |
| UWF-B2-P-0.25-BK-SW | M6 | 12 | 44 | 33 | 10.2 | 181.5 | 117 | 105.5 | 2个 | 连接器 | 0.25 | 597 | USCA-M12-5-＊＊ | 1000 | BK | M6×12 | CAD | 请求报价 |
| UWF-B2-P-0.25-SG-SW | M6 | 12 | 44 | 33 | 10.2 | 181.5 | 117 | 105.5 | 2个 | 连接器 | 0.25 | 597 | USCA-M12-5-＊＊ | 1000 | SG | M6×12 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UWF-SW | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（各种颜色） |
| 开关 | 相当于SUS304 |
| 线缆 | PUR(聚氨酯) |
| 导光板 | 聚碳酸酯 |
| 内六角圆柱头螺栓 （螺丝附带服务） |
SUSXM7 |
特点

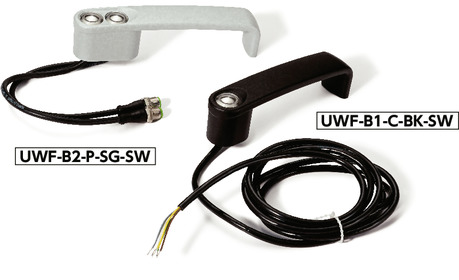

- 开关、LED一体化的锌合金拉手。可减少设计、施工的麻烦。

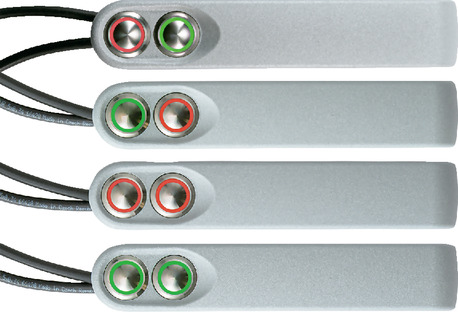

- 可在任意条件下点亮开关周围的LED环形光源（双色：红、绿）。
- 可单手同时操作开关与拉手。动作效率更高。
- 不易受损的亚光型静电喷涂。
-
可根据产品符号选择开关数量。
B1----1个开关
B2----2个开关
- 有3种线缆规格。可根据产品符号选择。
| 产品符号 | 线缆端 | 线缆长度 |
|---|---|---|
| C-2 | 散线 | 2m |
| C-5 | 散线 | 5m |
| P-0.25 | 连接器 | 0.25m |
- 分为2种颜色。可根据产品符号选择。
| 产品符号 | 颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
- 选购件附带安装用的内六角圆柱头螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。
规格
| 开关 | 接触形式 | c接点（单极双投形） |
| 动作形式 | 力矩 | |
| 接点材质 | 银合金 | |
| 额定绝缘电压(连接器) | 最大125V | |
| 额定绝缘电压(散线) | 最大240V | |
| 额定通电电流 | 最大3A | |
| 机械寿命 | 约100万次 | |
| 电气寿命 | 约5万次(最大负荷时) | |
| LED环形光源 (红、绿) |
动作电压 | DC24V ± 10% |
| 消耗电流 | 7mA | |
| 不同类型使用负荷下的 使用电压和电流 |
AC 15: 24V AC / 1A DC 13: 24V DC / 0.7A |
符合IEC 60947-5-1 |
| AC 15: 110V AC / 1A DC 13: 110V DC / 0.2A |
||
| AC 15: 220V AC / 0.5A DC 13: 220V DC / 0.1A |
||
| AC: 120V AC / 5A DC: 12V DC / 1A |
符合UL 508 | |
| AC: 240V AC / 3A | ||
| 连接部 | 散线 | 绞线 (PUR线缆、 2m或5m) |
| 连接器 | M12 A线 5极 公 (PUR线缆、0.25m) |
|
| 其他 | IP保护等级 | IP67 |
| 认证 | CE标志 |
开关电路图
LED电路图
连接器引脚排列

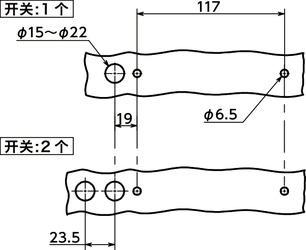

安装孔
请确保安装孔无毛刺，以防损伤线缆。
