铝合金柜管式拉手

Aluminum Cabinet Tubular Pull

UZAC

安全注意事项

符号RoHS指令

  • 指定1mm

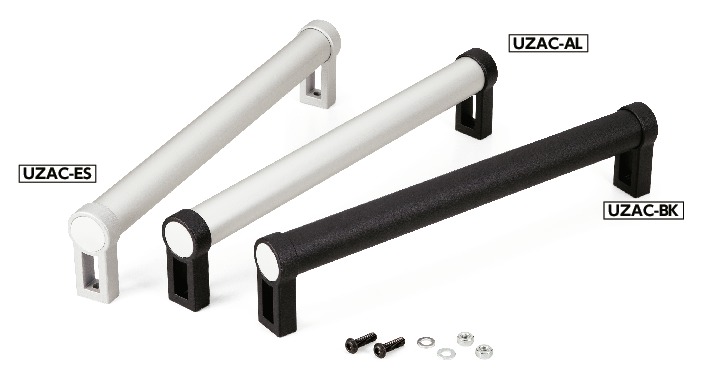

UZAC铝合金柜管式拉手

形状図

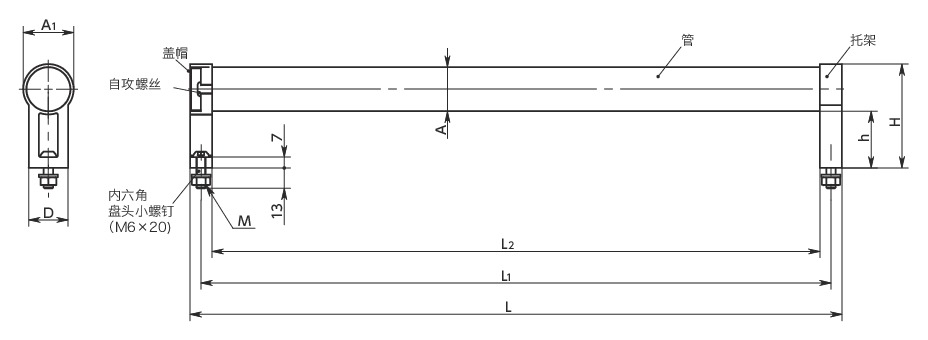

UZAC铝合金柜管式拉手寸法図

尺寸・CAD

选择

L1
所有
200
250
300
350
400
500
600
1000
A
所有
28
主体颜色
所有
AL
BK
ES

单位 : mm

型号 M H h A1 D L L1 A L2 质量
（g）		 容许载荷＊1
（N）		 主体颜色 CAD下载 请求报价
UZAC-28-200-AL M6 66 36 32 25 214 200 28 186 304 1000 AL CAD 请求报价
UZAC-28-200-BK M6 66 36 32 25 214 200 28 186 304 1000 BK CAD 请求报价
UZAC-28-200-ES M6 66 36 32 25 214 200 28 186 304 1000 ES CAD 请求报价
UZAC-28-250-AL M6 66 36 32 25 264 250 28 236 328 1000 AL CAD 请求报价
UZAC-28-250-BK M6 66 36 32 25 264 250 28 236 328 1000 BK CAD 请求报价
UZAC-28-250-ES M6 66 36 32 25 264 250 28 236 328 1000 ES CAD 请求报价
UZAC-28-300-AL M6 66 36 32 25 314 300 28 286 352 1000 AL CAD 请求报价
UZAC-28-300-BK M6 66 36 32 25 314 300 28 286 352 1000 BK CAD 请求报价
UZAC-28-300-ES M6 66 36 32 25 314 300 28 286 352 1000 ES CAD 请求报价
UZAC-28-350-AL M6 66 36 32 25 364 350 28 336 376 1000 AL CAD 请求报价
UZAC-28-350-BK M6 66 36 32 25 364 350 28 336 376 1000 BK CAD 请求报价
UZAC-28-350-ES M6 66 36 32 25 364 350 28 336 376 1000 ES CAD 请求报价
UZAC-28-400-AL M6 66 36 32 25 414 400 28 386 400 1000 AL CAD 请求报价
UZAC-28-400-BK M6 66 36 32 25 414 400 28 386 400 1000 BK CAD 请求报价
UZAC-28-400-ES M6 66 36 32 25 414 400 28 386 400 1000 ES CAD 请求报价
UZAC-28-500-AL M6 66 36 32 25 514 500 28 486 448 1000 AL CAD 请求报价
UZAC-28-500-BK M6 66 36 32 25 514 500 28 486 448 1000 BK CAD 请求报价
UZAC-28-500-ES M6 66 36 32 25 514 500 28 486 448 1000 ES CAD 请求报价
UZAC-28-600-AL M6 66 36 32 25 614 600 28 586 496 1000 AL CAD 请求报价
UZAC-28-600-BK M6 66 36 32 25 614 600 28 586 496 1000 BK CAD 请求报价
UZAC-28-600-ES M6 66 36 32 25 614 600 28 586 496 1000 ES CAD 请求报价
UZAC-28-1000-AL M6 66 36 32 25 1014 1000 28 986 688 1000 AL CAD 请求报价
UZAC-28-1000-BK M6 66 36 32 25 1014 1000 28 986 688 1000 BK CAD 请求报价
UZAC-28-1000-ES M6 66 36 32 25 1014 1000 28 986 688 1000 ES CAD 请求报价

＊1： 手用时的容许载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

UZAC-AL/UZAC-ES UZAC-BK
管 铝合金
阳极氧化处理（银）		 铝合金
静电喷涂（亚光黑）
盖帽 尼龙6（浅灰） 尼龙6（浅灰）
托架 锌压铸件
静电喷涂（各种颜色）		 锌压铸件
静电喷涂（亚光黑）
自攻螺丝 钢
三价铬酸盐处理		 钢
三价铬酸盐处理
内六角
盘头小螺钉		 钢
黑色铬酸盐处理		 钢
黑色铬酸盐处理
螺母 钢
镀锌		 钢
镀锌
垫圈 钢
镀锌		 钢
镀锌

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート

＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

特点

  • 从正面安装的拉手。
  • 使用中空管。轻量。
  • 安装尺寸L1为200mm-1000mm，品种丰富齐全。
  • 所有产品均附带安装用的内六角盘头小螺钉（M6×20）、螺母、垫圈。
  • 能够以1mm为单位指定安装尺寸L1。标准品中没有需要的尺寸时，请使用指定1mm。
  • 可根据型号的末尾符号选择管的表面处理和托架的颜色。
末尾符号 管 托架
AL 阳极氧化处理（银） 亚光黑
ES 阳极氧化处理（银） 亚光银
BK 静电喷涂（亚光黑） 亚光黑

安装尺寸L1的变更方法

购买后，可通过以下方法变更安装尺寸L1。

  1. 拆下盖帽后，拧松自攻螺丝，从管上拆下托架。
  2. 按需要的长度将管切断。
    管的长度请设为L1-8mm。无论在哪个位置切断管，都有自攻螺丝用的预留孔。
  3. 再次用自攻螺丝固定管与托架，将盖帽安装到托架上后，即告完成。

UZAC铝合金柜管式拉手


指定1mm服务

指定1mm型号 指定范围L1＊1（mm）
201-250 251-300 301-350 351-450 451-550 551-950
UZAC-28-＊＊＊-AL ● ● ● ● ● ●
UZAC-28-＊＊＊-ES ● ● ● ● ● ●
UZAC-28-＊＊＊-BK ● ● ● ● ● ●

＊1：　指定1mm的L1以±0.5或L1的0.1%中较大的一方为容许偏差。
L1以外的尺寸、容许载荷请参阅标准品。
