Nabeya Bi-tech

  • 拉手

不锈钢管式拉手

Stainless Steel Tubular Pull

UZAFS-NI

安全注意事项

符号RoHS指令

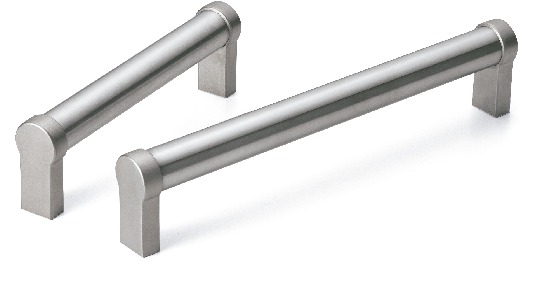

UZAFS-NI不锈钢管式拉手

形状図

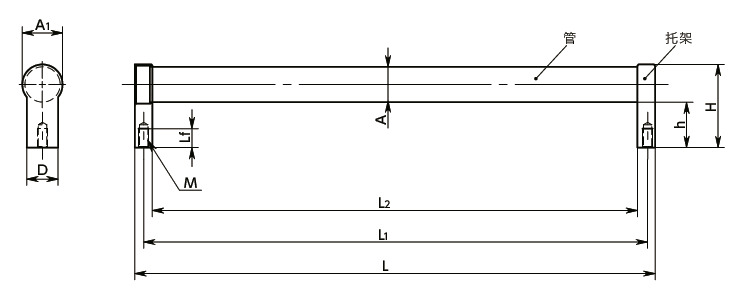

UZAFS-NI不锈钢管式拉手寸法図

尺寸・CAD

单位 : mm

型号 M Lf H h A1 D L L1 A L2 质量
（g）		 容许载荷＊1
（N）		 螺丝附带的服务 螺纹尺寸 CAD下载 请求报价
UZAFS-28-200-NI M8 15 66 36 32 25 214 200 28 186 500 1000 M8×16 CAD 请求报价
UZAFS-28-250-NI M8 15 66 36 32 25 264 250 28 236 565 1000 M8×16 CAD 请求报价
UZAFS-28-300-NI M8 15 66 36 32 25 314 300 28 286 630 1000 M8×16 CAD 请求报价
UZAFS-28-400-NI M8 15 66 36 32 25 414 400 28 386 760 1000 M8×16 CAD 请求报价
UZAFS-28-500-NI M8 15 66 36 32 25 514 500 28 486 890 1000 M8×16 CAD 请求报价
UZAFS-28-600-NI M8 15 66 36 32 25 614 600 28 586 1020 1000 M8×16 CAD 请求报价

＊1： 手用时的容许载荷。

材质、表面处理

UZAFS-NI
管 SUS304
托架 SCS13
内六角圆柱头螺栓
（螺丝附带服务）		 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート

＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

特点

  • 耐腐蚀性优良的不锈钢拉手。
  • 使用中空管。轻量。
  • 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
