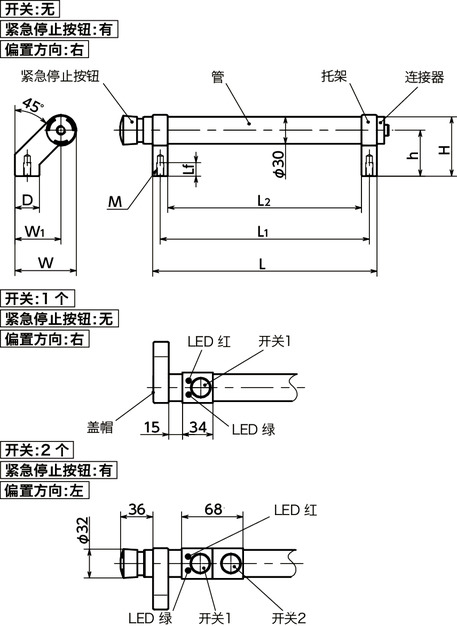

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | W | H | h | D | L | L1 | L2 | W1 | 开关 | 紧急停止按钮 | LED | 质量 （g） |
容许载荷＊1 （N） |
主体 颜色 |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UZBF-200-B1-EM-R-AL-SW | M8 | 15 | 68 | 68 | 51 | 27 | 217 | 200 | 183 | 51 | 1个 | 有 | 有 | 494 | 1000 | AL | M8×16 | CAD | 请求报价 |
| UZBF-200-B1-EM-L-AL-SW | M8 | 15 | 68 | 68 | 51 | 27 | 217 | 200 | 183 | 51 | 1个 | 有 | 有 | 494 | 1000 | AL | M8×16 | CAD | 请求报价 |
| UZBF-200-B1-EM-R-BK-SW | M8 | 15 | 68 | 68 | 51 | 27 | 217 | 200 | 183 | 51 | 1个 | 有 | 有 | 494 | 1000 | BK | M8×16 | CAD | 请求报价 |
| UZBF-200-B1-EM-L-BK-SW | M8 | 15 | 68 | 68 | 51 | 27 | 217 | 200 | 183 | 51 | 1个 | 有 | 有 | 494 | 1000 | BK | M8×16 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UZBF-AL-SW | UZBF-BK-SW | |
|---|---|---|
| 管 | 铝合金 阳极氧化处理（银） |
铝合金 静电喷涂（亚光黑） |
| 盖帽＊1 | 尼龙6（浅灰） | 尼龙6（浅灰） |
| 托架 | 锌压铸件 静电喷涂（亚光黑） |
锌压铸件 静电喷涂（亚光黑） |
| 内六角圆柱头螺栓 （螺丝附带服务） |
SUSXM7 | SUSXM7 |
＊1： 仅无紧急停止按钮的产品

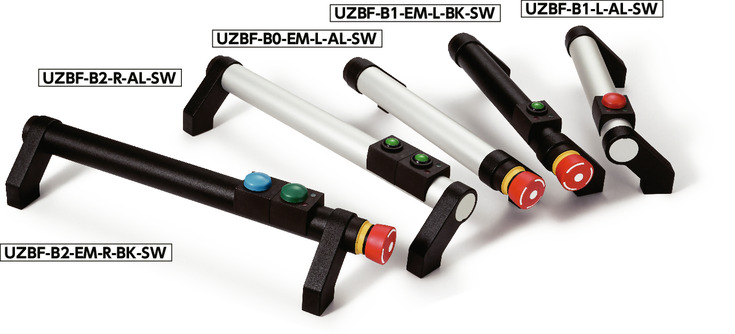

特点
- 组合了开关、紧急停止按钮、LED的铝制管式拉手。可减少设计、施工的麻烦。
- 使用中空管。轻量。
- 偏置型。
- 开关及紧急停止按钮用于切换接点、切断电路及锁定或解除安全装置等。
- LED（双色：红、绿）根据电路状态及所连接的设备、装置的状态而点亮。
- 盖上附带的开关盖（3色：红、绿、蓝），可以改变开关的颜色。
- 开关、紧急停止按钮、LED的组合有5种。可根据产品符号选择。
| 产品符号 | 开关 | 紧急停止按钮 | LED |
|---|---|---|---|
| B0-EM | 无 | 有 | 无 |
| B1 | 1个 | 无 | 有 |
| B1-EM | 1个 | 有 | 有 |
| B2 | 2个 | 无 | 有 |
| B2-EM | 2个 | 有 | 有 |
- 可根据产品符号选择托架的偏置方向。
| 产品符号 | 偏置方向 |
|---|---|
| L | 左 |
| R | 右 |
- 可根据产品符号选择管的表面处理。
| 产品符号 | 管 |
|---|---|
| AL | 阳极氧化处理（银） |
| BK | 静电喷涂（亚光黑） |
- 请使用带连接器线缆USCA-M12-12(USCA)进行连接。
- 选购件附带安装用的内六角圆柱头螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。
规格
| 紧急停止按钮 | 接触形式 | b接点（双极单投形） | |
| 动作形式 | 交流 | ||
| 额定使用电压 | 最大DC30V | ||
| 额定使用电流 | 最大1.5A | ||
| 参考寿命 | 10万次 | ||
| 开关1 | 接触形式 | c接点（单极双投形） | |
| 动作形式 | 力矩 | ||
| 额定使用电压 | 最大DC30V | ||
| 额定使用电流 | 最大1.5A | ||
| 参考寿命 | 100万次 | ||
| LED | 颜色 | 红、绿 | |
| 动作电压 | DC24V ± 15% | ||
| 消耗电流 | 10mA | ||
| 开关2 | 接触形式 | a接点（单极单投形） | |
| 动作形式 | 力矩 | ||
| 额定使用电压 | 最大DC30V | ||
| 额定使用电流 | 最大1.5A | ||
| 参考寿命 | 100万次 | ||
| 连接部 | 连接器 | M12 A线 12极 公 | |
| 其他 | 使用温度范围 | -25℃～55℃ | |
| IP保护等级 | 紧急停止按钮有 | IP54 | |
| 紧急停止按钮无 | IP67 | ||
| 认证 | CE标志 | ||
紧急停止按钮电路图
开关1电路图
LED电路图
开关2电路图
连接器引脚排列
