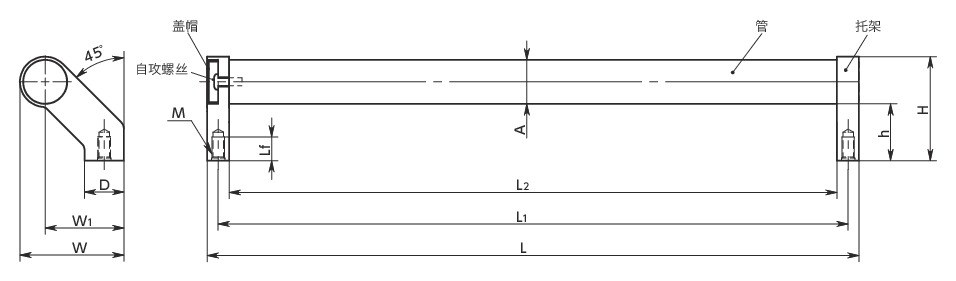

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | W | H | h | D | L | L1 | A | L2 | W1 | 质量 （g） |
容许载荷＊1 （N） |
主体 颜色 |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UZBF-20-200-AL | M6 | 12 | 54 | 54 | 32 | 24 | 212 | 200 | 20 | 188 | 42 | 220 | 1000 | AL | M6×12 | CAD | 请求报价 |
| UZBF-20-200-BK | M6 | 12 | 54 | 54 | 32 | 24 | 212 | 200 | 20 | 188 | 42 | 220 | 1000 | BK | M6×12 | CAD | 请求报价 |
| UZBF-20-200-ES | M6 | 12 | 54 | 54 | 32 | 24 | 212 | 200 | 20 | 188 | 42 | 220 | 1000 | ES | M6×12 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UZBF-AL/UZBF-ES | UZBF-BK | |
|---|---|---|
| 管 | 铝合金 阳极氧化处理（银） |
铝合金 静电喷涂（亚光黑） |
| 盖帽 | 尼龙6（浅灰） | 尼龙6（浅灰） |
| 托架 | 锌压铸件 静电喷涂（各种颜色） |
锌压铸件 静电喷涂（亚光黑） |
| 自攻螺丝 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 | SUSXM7 |
特点
- 偏置型。
- 安装尺寸L1为180mm-1000mm，品种丰富齐全。
- 使用中空管。轻量。
- 能够以1mm为单位指定安装尺寸L1。标准品中没有需要的尺寸时，请使用指定1mm。

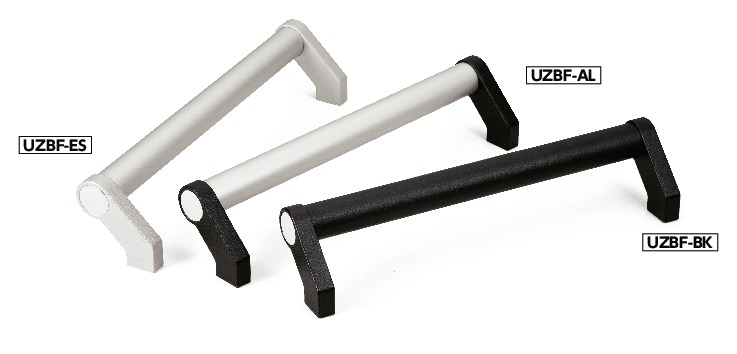

- 可根据型号的末尾符号选择管的表面处理和托架的颜色。
| 末尾符号 | 管 | 托架 |
|---|---|---|
| AL | 阳极氧化处理（银） | 亚光黑 |
| ES | 阳极氧化处理（银） | 亚光银 |
| BK | 静电喷涂（亚光黑） | 亚光黑 |
- 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。

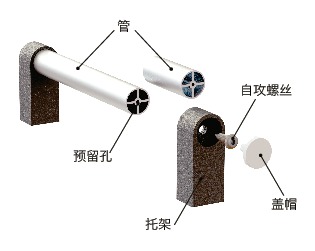

安装尺寸L1的变更方法
购买后，可通过以下方法变更安装尺寸L1。
- 拆下盖帽后，拧松自攻螺丝，从管上拆下托架。
-
按需要的长度将管切断。
管的长度请设为L1－α。无论在哪个位置切断管，都有自攻螺丝用的预留孔。 - 再次用自攻螺丝固定管与托架，将盖帽安装到托架上后，即告完成。
| α（mm） | |
|---|---|
| UZBF-20 | 6 |
| UZBF-28 | 8 |
| UZBF-30 | 11 |
指定1mm服务
| 指定1mm型号 | 指定范围L1＊1（mm） | 螺丝附带的服务 螺纹尺寸 |
||||||
|---|---|---|---|---|---|---|---|---|
| 181-200 | 201-250 | 251-300 | 301-350 | 351-450 | 451-550 | 551-950 | ||
| UZBF-20-＊＊＊-AL | ● | ● | ● | ● | M6×12 | |||
| UZBF-20-＊＊＊-ES | ● | ● | ● | ● | M6×12 | |||
| UZBF-20-＊＊＊-BK | ● | ● | ● | ● | M6×12 | |||
| UZBF-28-＊＊＊-AL | ● | ● | ● | ● | ● | ● | M8×16 | |
| UZBF-28-＊＊＊-ES | ● | ● | ● | ● | ● | ● | M8×16 | |
| UZBF-28-＊＊＊-BK | ● | ● | ● | ● | ● | ● | M8×16 | |
| UZBF-30-＊＊＊-AL | ● | ● | ● | ● | ● | ● | M8×16 | |
| UZBF-30-＊＊＊-ES | ● | ● | ● | ● | ● | ● | M8×16 | |
| UZBF-30-＊＊＊-BK | ● | ● | ● | ● | ● | ● | M8×16 | |
＊1： 指定1mm的L1以±0.5或L1的0.1%中较大的一方为容许偏差。
L1以外的尺寸、容许载荷请参阅标准品。
