不锈钢管式拉手

Stainless Tubular Pull

UZBFS-NI

安全注意事项

符号RoHS指令

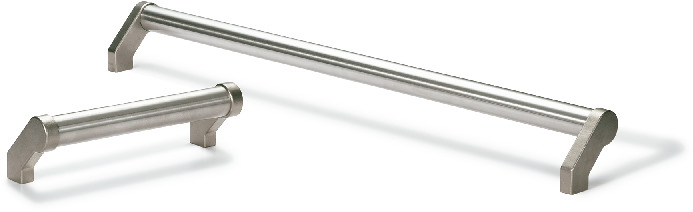

UZBFS-NI不锈钢管式拉手

形状図

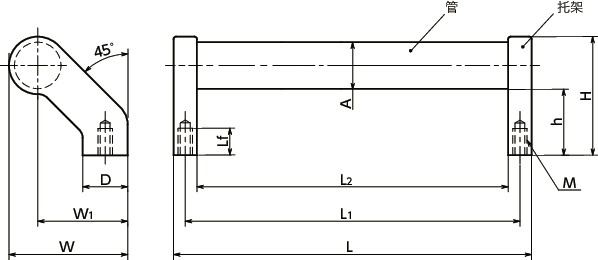

UZBFS-NI不锈钢管式拉手寸法図

尺寸・CAD

选择

L1
所有
200
250
300
400
500
600
A
所有
28

单位 : mm

型号 M Lf H h D L L1 A L2 W W1 质量
(g)		 容许载荷＊1
（N）		 螺丝附带服务 螺纹尺寸 CAD下载 请求报价
UZBFS-28-200-NI M8 15 66 36 25 214 200 28 186 66 50 605 1000 M8×16 CAD 请求报价
UZBFS-28-250-NI M8 15 66 36 25 264 250 28 236 66 50 670 1000 M8×16 CAD 请求报价
UZBFS-28-300-NI M8 15 66 36 25 314 300 28 286 66 50 730 1000 M8×16 CAD 请求报价
UZBFS-28-400-NI M8 15 66 36 25 414 400 28 386 66 50 845 1000 M8×16 CAD 请求报价
UZBFS-28-500-NI M8 15 66 36 25 514 500 28 486 66 50 980 1000 M8×16 CAD 请求报价
UZBFS-28-600-NI M8 15 66 36 25 614 600 28 586 66 50 1060 1000 M8×16 CAD 请求报价

＊1：　手用时的容许载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

UZBFS-NI
管 SUS304
托架 SCS13
内六角螺栓
（螺丝附带服务）		 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート

＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

特点

  • 偏置型。
  • 使用具有优异耐腐蚀性的SUS304。
  • 使用中空管。轻量。
  • 选购件附带2个安装用内六角螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。
