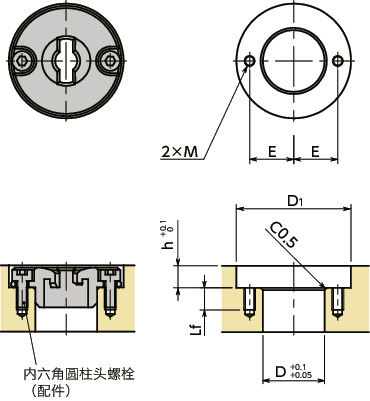

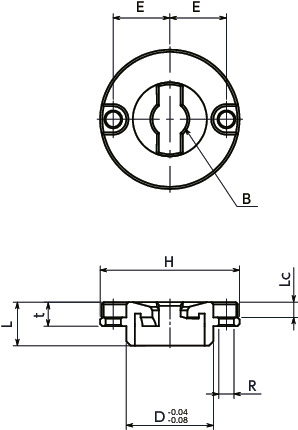

形状図
尺寸・CAD
单位 : mm
特点

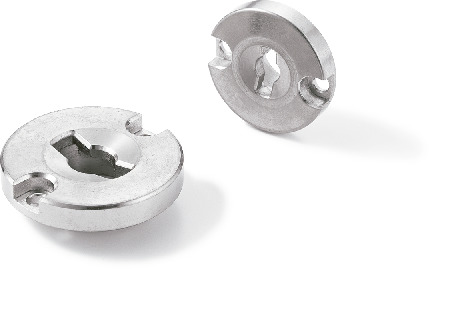

- 安装快速夹紧紧固件NQTSNQTS-NINQTS-FNQTS-F-NI的专用凸轮基座。
- 夹紧部设计成锥形，便于插入快速夹紧紧固件的夹紧销。
- 附带2根安装用内六角圆柱头螺栓。
材质、表面处理
| NQTB | |
|---|---|
| 主体 | SCM440 无电解镀镍 |
| 内六角圆柱头螺栓 | 不锈钢 |
安装
请将快速夹紧紧固件NQTSNQTS-NINQTS-FNQTS-F-NI的夹紧销与NQTB的销安装孔调整至相位一致后进行安装。
单位 : mm
| 型号 | D | D1 | h | E | Lf | M（粗牙） | |
|---|---|---|---|---|---|---|---|
| 螺纹公称直径 | 螺距 | ||||||
| NQTB-5 | 14 | 26 | 5 | 10 | 5 | M2.5 | 0.45 |
| NQTB-8 | 20 | 35 | 6 | 13 | 5 | M3 | 0.5 |
