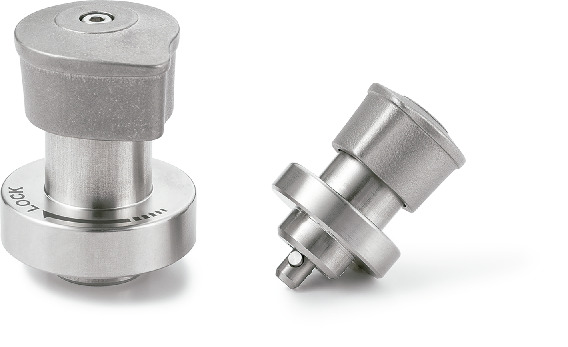

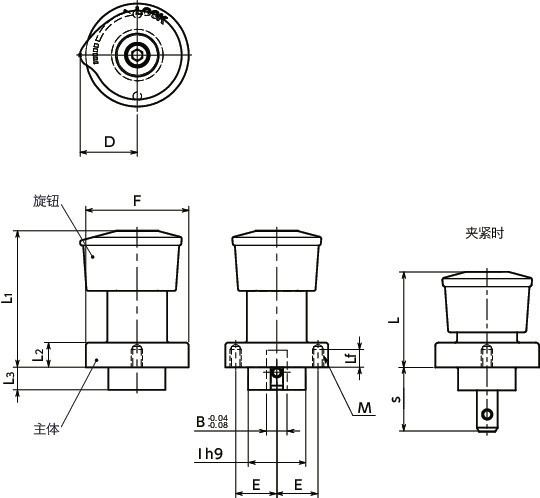

形状図
单位 : mm
| 型号 | F | L1 | L3 | I | L2 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | E | B | s | L | 适用板厚 | 重复定位精度 | 夹紧力＊1 (N) |
质量 (g) |
请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [[NQTS-SPCR]]无 | [[NQTS-SPCR]]有 | ||||||||||||||||||
| NQTS-8-F-NI | 34 | 41.1 | 5.5 | 18 | 9.5 | 18.5 | M3 | 0.5 | 6 | 13 | 8 | 17 | 29.1 | 6～14 | 3～6 | ±0.1 | 90 | 144 | 请求报价 |
＊1： 夹紧力是指在承受拉伸载荷时，能够将安装板之间的间隙保持在0.1mm以内的容许载荷。
特点
- 无需工具，与专用凸轮基座组合后可轻松完成夹具的装卸作业。
- 只需将旋钮旋转90°即可进行夹紧、松开操作，最适合重复作业。
- 松开时，夹紧销收纳于主体内，不会向外突出，因此可进行滑动动作。
- 旋钮采用易于握持的带弧度倒锥形设计，主体上的刻印采用不损害耐腐蚀性的激光刻印。
- 通过旋钮的突起和激光刻印，可一眼确认夹紧状态。
- 旋钮操作部通过了5万次动作测试。凭借优异的耐久性，可减少部件的更换频率。
- 全不锈钢制。
- 附带2根安装用内六角圆柱头螺栓。
- 安装到3mm及以上6mm以下的板材时，请使用专用间隔体NQTS-SPCR。
材质、表面处理
| NQTS-F-NI | |
|---|---|
| 主体 | SUS303 |
| 旋钮 | 相当于SUS304 |
| 内六角圆柱头螺栓 | 不锈钢 |
容许载荷
| 型号 | 容许剪切载荷（N） | 容许拉伸载荷（N） |
|---|---|---|
| NQTS-5-F-NI | 1800 | 1200 |
| NQTS-8-F-NI | 3200 | 2600 |

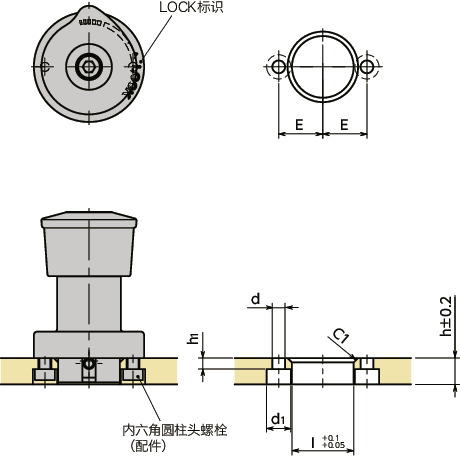

安装
“LOCK”标识采用激光刻印在安装孔的直线上。请考虑作业便利性来设定“LOCK”标识及安装孔的位置。若板厚为3mm及以上6mm以下，请参考NQTS-SPCR的安装说明。
单位 : mm
| 型号 | 适用板厚 | I | h | E | d | d1 | h1 |
|---|---|---|---|---|---|---|---|
| NQTS-5-F-NI | 6 | 14 | 6 | 10 | 2.9 | 5.5 | 2.5 |
| NQTS-8-F-NI | 6 | 18 | 6 | 13 | 3.4 | 6.5 | 2.5 |

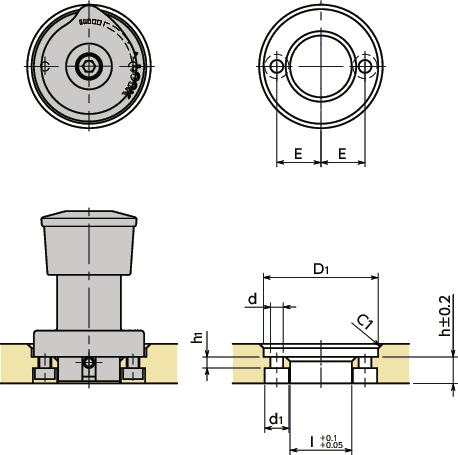

单位 : mm
| 型号 | 适用板厚 | I | D1 | h | E | d | d1 | h1 |
|---|---|---|---|---|---|---|---|---|
| NQTS-5-F-NI | 6～10 | 14 | 26 | 6 | 10 | 2.9 | 5.5 | 2.5 |
| NQTS-8-F-NI | 6～14 | 18 | 35 | 6 | 13 | 3.4 | 6.5 | 2.5 |

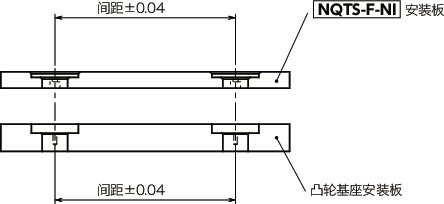

孔间间距精度
请将NQTS-F-NI安装板、凸轮基座安装板的间距公差加工至±0.04mm以下。

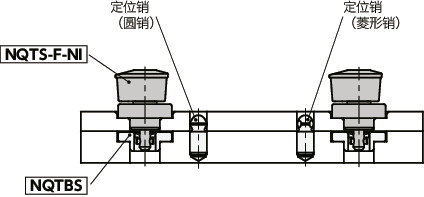

重复定位精度
重复定位精度为±0.1mm。若需要更高精度的定位，请准备与应用场景相适配的定位销。

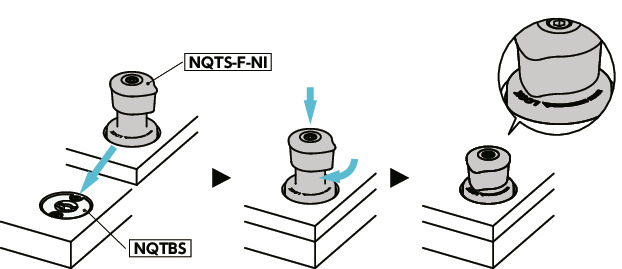

使用例
与专用凸轮基座NQTBS等组合。
