形状図

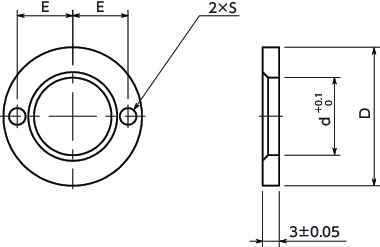

尺寸・CAD
单位 : mm
| 型号 | D | d | E | S | 适用板厚 | 适用快速夹紧紧固件 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| NQTS-5-SPCR | 25 | 14 | 10 | 3 | 3～6 | NQTS-5-BK
NQTS-5-F-BK NQTS-5-NI NQTS-5-F-NI NQTS-6-PH-BK NQTS-6-PH-NI |
9 | CAD | 请求报价 |
| NQTS-8-SPCR | 34 | 18 | 13 | 3.5 | 3～6 | NQTS-8-BK
NQTS-8-F-BK NQTS-8-PH-BK NQTS-8-NI NQTS-8-F-NI NQTS-8-PH-NI |
16 | CAD | 请求报价 |
特点

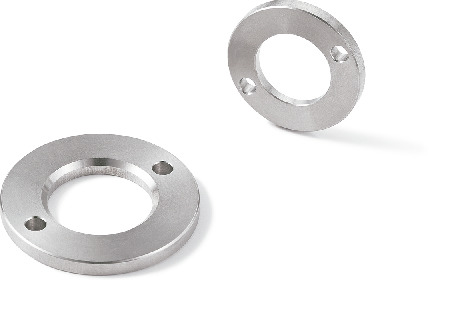

- 将NQTSNQTS-NINQTS-FNQTS-F-NINQTS-PHNQTS-PH-NI安装到薄板上时使用的间隔体。
- 不锈钢制。耐腐蚀性优良。
- 附带2根安装用内六角埋头螺栓。
材质、表面处理
| NQTS-SPCR | |
|---|---|
| 主体 | SUS303 |
| 内六角埋头螺栓 | 不锈钢 |
安装

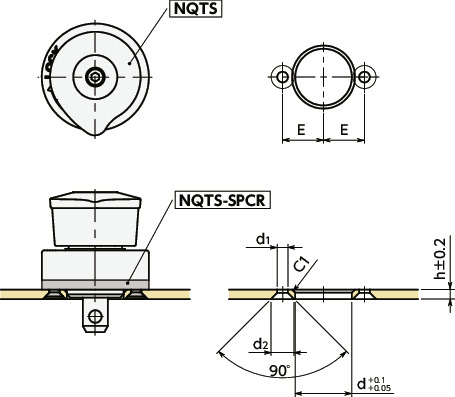

单位 : mm
| 型号 | 适用板厚 | d | h | E | d1 | d2 |
|---|---|---|---|---|---|---|
| NQTS-5-SPCR | 3 | 14 | 3 | 10 | 2.9 | 6 |
| NQTS-8-SPCR | 3 | 18 | 3 | 13 | 3.4 | 7.3 |

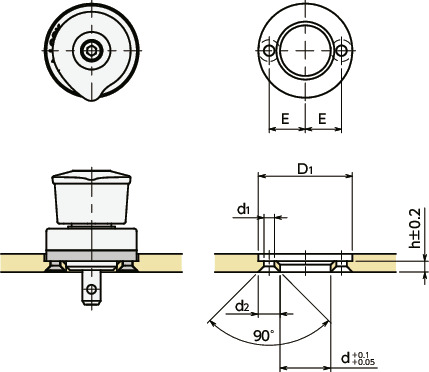

单位 : mm
| 型号 | 适用板厚 | d | D1 | h | E | d1 | d2 |
|---|---|---|---|---|---|---|---|
| NQTS-5-SPCR | 3～6 | 14 | 26 | 3 | 10 | 2.9 | 6 |
| NQTS-8-SPCR | 3～6 | 18 | 35 | 3 | 13 | 3.4 | 7.3 |

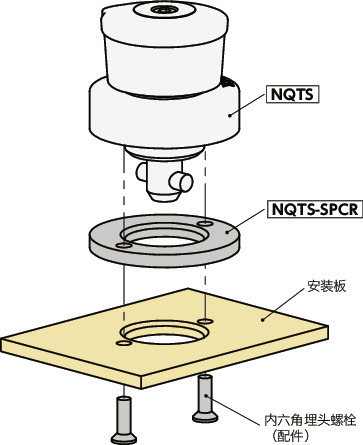

使用例
