Nabeya Bi-tech

  • 橡胶缓冲器

橡胶缓冲器 - 带螺丝（两侧内螺纹）

Rubber Bumper with Screw

FGBA-EE

安全注意事项

符号RoHS指令

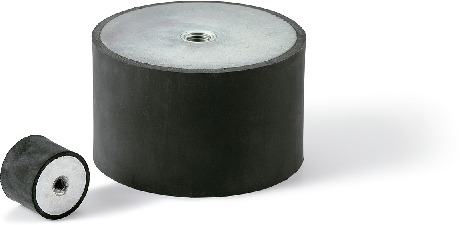

FGBA-EE橡胶缓冲器 - 带螺丝（两侧内螺纹）

形状図

FGBA-EE橡胶缓冲器 - 带螺丝（两侧内螺纹）寸法図

尺寸・CAD

选择

D
所有
8
10
15
20
25
30
40
50
60
70
75
100
125
M（粗牙）
螺纹公称直径
所有
M3
M4
M6
M8
M10
M12
M16
硬度
所有
A40
A55
A70

单位 : mm

型号 D H M（粗牙）
螺纹公称直径		 螺距 Lf t 硬度 弹簧常数
（N/mm）＊1		 最大载荷
（N）＊1		 最大挠曲量
（mm）＊1		 质量
(g)		 CAD下载 请求报价
FGBA-8-8-M3-EE-40 8 8 M3 0.5 3 1 A40 25 50 2 1 CAD 请求报价
FGBA-8-8-M3-EE-55 8 8 M3 0.5 3 1 A55 43 85 2 1 CAD 请求报价
FGBA-8-8-M3-EE-70 8 8 M3 0.5 3 1 A70 75 150 2 1 CAD 请求报价
FGBA-8-13-M3-EE-40 8 13 M3 0.5 3 1 A40 13 43 3.25 1 CAD 请求报价
FGBA-8-13-M3-EE-55 8 13 M3 0.5 3 1 A55 23 75 3.25 1 CAD 请求报价
FGBA-8-13-M3-EE-70 8 13 M3 0.5 3 1 A70 47 150 3.25 1 CAD 请求报价
FGBA-10-10-M4-EE-40 10 10 M4 0.7 4 1.2 A40 28 56 2 2 CAD 请求报价
FGBA-10-10-M4-EE-55 10 10 M4 0.7 4 1.2 A55 35 70 2 2 CAD 请求报价
FGBA-10-10-M4-EE-70 10 10 M4 0.7 4 1.2 A70 83 165 2 2 CAD 请求报价
FGBA-10-15-M4-EE-40 10 15 M4 0.7 4 1.2 A40 17 65 3.75 3 CAD 请求报价
FGBA-10-15-M4-EE-55 10 15 M4 0.7 4 1.2 A55 27 100 3.75 3 CAD 请求报价
FGBA-10-15-M4-EE-70 10 15 M4 0.7 4 1.2 A70 40 150 3.75 3 CAD 请求报价
FGBA-10-20-M4-EE-40 10 20 M4 0.7 4 1.2 A40 15 73 5 3 CAD 请求报价
FGBA-10-20-M4-EE-55 10 20 M4 0.7 4 1.2 A55 22 110 5 3 CAD 请求报价
FGBA-10-20-M4-EE-70 10 20 M4 0.7 4 1.2 A70 20 100 5 3 CAD 请求报价
FGBA-15-10-M4-EE-40 15 10 M4 0.7 4 1.4 A40 83 195 2 5 CAD 请求报价
FGBA-15-10-M4-EE-55 15 10 M4 0.7 4 1.4 A55 155 315 2 5 CAD 请求报价
FGBA-15-10-M4-EE-70 15 10 M4 0.7 4 1.4 A70 290 580 2 5 CAD 请求报价
FGBA-15-15-M4-EE-40 15 15 M4 0.7 4 1.4 A40 41 155 3.75 6 CAD 请求报价
FGBA-15-15-M4-EE-55 15 15 M4 0.7 4 1.4 A55 75 280 3.75 6 CAD 请求报价
FGBA-15-15-M4-EE-70 15 15 M4 0.7 4 1.4 A70 135 515 3.75 6 CAD 请求报价
FGBA-15-20-M4-EE-40 15 20 M4 0.7 4 1.4 A40 30 150 5 7 CAD 请求报价
FGBA-15-20-M4-EE-55 15 20 M4 0.7 4 1.4 A55 47 235 5 7 CAD 请求报价
FGBA-15-20-M4-EE-70 15 20 M4 0.7 4 1.4 A70 94 470 5 7 CAD 请求报价
FGBA-20-15-M6-EE-40 20 15 M6 1 6 2 A40 120 175 1.5 11 CAD 请求报价
FGBA-20-15-M6-EE-55 20 15 M6 1 6 2 A55 150 230 1.5 11 CAD 请求报价
FGBA-20-15-M6-EE-70 20 15 M6 1 6 2 A70 365 550 1.5 11 CAD 请求报价
FGBA-20-20-M6-EE-40 20 20 M6 1 6 2 A40 44 220 5 13 CAD 请求报价
FGBA-20-20-M6-EE-55 20 20 M6 1 6 2 A55 86 430 5 13 CAD 请求报价
FGBA-20-20-M6-EE-70 20 20 M6 1 6 2 A70 200 955 5 13 CAD 请求报价
FGBA-20-25-M6-EE-40 20 25 M6 1 6 2 A40 42 265 6.25 15 CAD 请求报价
FGBA-20-25-M6-EE-55 20 25 M6 1 6 2 A55 69 435 6.25 15 CAD 请求报价
FGBA-20-25-M6-EE-70 20 25 M6 1 6 2 A70 160 1010 6.25 15 CAD 请求报价
FGBA-25-20-M6-EE-40 25 20 M6 1 6 2 A40 78 390 5 22 CAD 请求报价
FGBA-25-20-M6-EE-55 25 20 M6 1 6 2 A55 125 620 5 22 CAD 请求报价
FGBA-25-20-M6-EE-70 25 20 M6 1 6 2 A70 305 1535 5 22 CAD 请求报价
FGBA-25-25-M6-EE-40 25 25 M6 1 6 2 A40 71 440 6.25 24 CAD 请求报价
FGBA-25-25-M6-EE-55 25 25 M6 1 6 2 A55 85 530 6.25 24 CAD 请求报价
FGBA-25-25-M6-EE-70 25 25 M6 1 6 2 A70 220 1370 6.25 24 CAD 请求报价
FGBA-25-30-M6-EE-40 25 30 M6 1 6 2 A40 58 430 7.5 28 CAD 请求报价
FGBA-25-30-M6-EE-55 25 30 M6 1 6 2 A55 70 525 7.5 28 CAD 请求报价
FGBA-25-30-M6-EE-70 25 30 M6 1 6 2 A70 160 1210 7.5 28 CAD 请求报价
FGBA-30-20-M8-EE-40 30 20 M8 1.25 8 2 A40 1100 770 0.7 32 CAD 请求报价
FGBA-30-20-M8-EE-55 30 20 M8 1.25 8 2 A55 1520 1060 0.7 32 CAD 请求报价
FGBA-30-20-M8-EE-70 30 20 M8 1.25 8 2 A70 3230 2260 0.7 32 CAD 请求报价
FGBA-30-30-M8-EE-40 30 30 M8 1.25 8 2 A40 67 500 7.5 37 CAD 请求报价
FGBA-30-30-M8-EE-55 30 30 M8 1.25 8 2 A55 140 1055 7.5 37 CAD 请求报价
FGBA-30-30-M8-EE-70 30 30 M8 1.25 8 2 A70 260 1960 7.5 37 CAD 请求报价
FGBA-30-40-M8-EE-40 30 40 M8 1.25 8 2 A40 63 630 10 49 CAD 请求报价
FGBA-30-40-M8-EE-55 30 40 M8 1.25 8 2 A55 93 930 10 49 CAD 请求报价
FGBA-30-40-M8-EE-70 30 40 M8 1.25 8 2 A70 200 2000 10 49 CAD 请求报价
FGBA-40-20-M8-EE-40 40 20 M8 1.25 8 2 A40 1040 2400 2.25 44 CAD 请求报价
FGBA-40-20-M8-EE-55 40 20 M8 1.25 8 2 A55 530 2650 5 44 CAD 请求报价
FGBA-40-20-M8-EE-70 40 20 M8 1.25 8 2 A70 2820 6200 2.25 44 CAD 请求报价
FGBA-40-30-M8-EE-40 40 30 M8 1.25 8 2 A40 150 1140 7.5 67 CAD 请求报价
FGBA-40-30-M8-EE-55 40 30 M8 1.25 8 2 A55 210 1575 7.5 67 CAD 请求报价
FGBA-40-30-M8-EE-70 40 30 M8 1.25 8 2 A70 455 3420 7.5 67 CAD 请求报价
FGBA-40-40-M8-EE-40 40 40 M8 1.25 8 2 A40 106 1050 10 90 CAD 请求报价
FGBA-40-40-M8-EE-55 40 40 M8 1.25 8 2 A55 140 1400 10 90 CAD 请求报价
FGBA-40-40-M8-EE-70 40 40 M8 1.25 8 2 A70 320 3190 10 90 CAD 请求报价
FGBA-50-30-M10-EE-40 50 30 M10 1.5 10 2 A40 270 2010 7.5 126 CAD 请求报价
FGBA-50-30-M10-EE-55 50 30 M10 1.5 10 2 A55 440 3300 7.5 126 CAD 请求报价
FGBA-50-30-M10-EE-70 50 30 M10 1.5 10 2 A70 725 5450 7.5 126 CAD 请求报价
FGBA-50-40-M10-EE-40 50 40 M10 1.5 10 2 A40 150 1480 10 149 CAD 请求报价
FGBA-50-40-M10-EE-55 50 40 M10 1.5 10 2 A55 215 2130 10 149 CAD 请求报价
FGBA-50-40-M10-EE-70 50 40 M10 1.5 10 2 A70 495 4940 10 149 CAD 请求报价
FGBA-50-50-M10-EE-40 50 50 M10 1.5 10 2 A40 120 1500 12.5 172 CAD 请求报价
FGBA-50-50-M10-EE-55 50 50 M10 1.5 10 2 A55 175 2190 12.5 172 CAD 请求报价
FGBA-50-50-M10-EE-70 50 50 M10 1.5 10 2 A70 420 4750 11.25 172 CAD 请求报价
FGBA-60-30-M10-EE-40 60 30 M10 1.5 10 2 A40 400 3020 7.5 178 CAD 请求报价
FGBA-60-30-M10-EE-55 60 30 M10 1.5 10 2 A55 555 4170 7.5 178 CAD 请求报价
FGBA-60-30-M10-EE-70 60 30 M10 1.5 10 2 A70 1220 9130 7.5 178 CAD 请求报价
FGBA-60-40-M10-EE-40 60 40 M10 1.5 10 2 A40 250 2520 10 209 CAD 请求报价
FGBA-60-40-M10-EE-55 60 40 M10 1.5 10 2 A55 360 3610 10 209 CAD 请求报价
FGBA-60-40-M10-EE-70 60 40 M10 1.5 10 2 A70 695 6950 10 209 CAD 请求报价
FGBA-60-50-M10-EE-40 60 50 M10 1.5 10 2 A40 200 2740 13.75 220 CAD 请求报价
FGBA-60-50-M10-EE-55 60 50 M10 1.5 10 2 A55 275 3410 12.5 220 CAD 请求报价
FGBA-60-50-M10-EE-70 60 50 M10 1.5 10 2 A70 715 7125 10 220 CAD 请求报价
FGBA-70-30-M10-EE-40 70 30 M10 1.5 10 3 A40 3200 11200 3.5 238 CAD 请求报价
FGBA-70-30-M10-EE-55 70 30 M10 1.5 10 3 A55 1225 4900 4 238 CAD 请求报价
FGBA-70-30-M10-EE-70 70 30 M10 1.5 10 3 A70 2420 7250 3 238 CAD 请求报价
FGBA-70-45-M10-EE-40 70 45 M10 1.5 10 3 A40 340 3810 11.25 313 CAD 请求报价
FGBA-70-45-M10-EE-55 70 45 M10 1.5 10 3 A55 635 7130 11.25 313 CAD 请求报价
FGBA-70-45-M10-EE-70 70 45 M10 1.5 10 3 A70 1170 13210 11.25 313 CAD 请求报价
FGBA-75-30-M12-EE-40 75 30 M12 1.75 12 3 A40 2940 9700 3.25 240 CAD 请求报价
FGBA-75-30-M12-EE-55 75 30 M12 1.75 12 3 A55 3190 9895 3 240 CAD 请求报价
FGBA-75-30-M12-EE-70 75 30 M12 1.75 12 3 A70 5000 25000 5 240 CAD 请求报价
FGBA-75-40-M12-EE-40 75 40 M12 1.75 12 3 A40 490 4910 10 319 CAD 请求报价
FGBA-75-40-M12-EE-55 75 40 M12 1.75 12 3 A55 700 6970 10 319 CAD 请求报价
FGBA-75-40-M12-EE-70 75 40 M12 1.75 12 3 A70 1540 15380 10 319 CAD 请求报价
FGBA-75-55-M12-EE-40 75 55 M12 1.75 12 3 A40 250 3470 13.75 437 CAD 请求报价
FGBA-75-55-M12-EE-55 75 55 M12 1.75 12 3 A55 545 7510 13.75 437 CAD 请求报价
FGBA-75-55-M12-EE-70 75 55 M12 1.75 12 3 A70 817 11240 13.75 437 CAD 请求报价
FGBA-100-40-M16-EE-40 100 40 M16 2 16 3 A40 1310 10500 8 600 CAD 请求报价
FGBA-100-40-M16-EE-55 100 40 M16 2 16 3 A55 1925 15400 8 600 CAD 请求报价
FGBA-100-40-M16-EE-70 100 40 M16 2 16 3 A70 2900 29000 10 600 CAD 请求报价
FGBA-100-55-M16-EE-40 100 55 M16 2 16 3 A40 530 7320 13.75 777 CAD 请求报价
FGBA-100-55-M16-EE-55 100 55 M16 2 16 3 A55 950 13080 13.75 777 CAD 请求报价
FGBA-100-55-M16-EE-70 100 55 M16 2 16 3 A70 1760 24260 13.75 777 CAD 请求报价
FGBA-100-75-M16-EE-40 100 75 M16 2 16 3 A40 415 7790 18.75 1013 CAD 请求报价
FGBA-100-75-M16-EE-55 100 75 M16 2 16 3 A55 515 9640 18.75 1013 CAD 请求报价
FGBA-100-75-M16-EE-70 100 75 M16 2 16 3 A70 1190 22350 18.75 1013 CAD 请求报价
FGBA-125-55-M16-EE-40 125 55 M16 2 16 3 A40 1320 18200 13.75 1130 CAD 请求报价
FGBA-125-55-M16-EE-55 125 55 M16 2 16 3 A55 1400 19260 13.75 1130 CAD 请求报价
FGBA-125-55-M16-EE-70 125 55 M16 2 16 3 A70 3185 25000 7.85 1130 CAD 请求报价
FGBA-125-75-M16-EE-40 125 75 M16 2 16 3 A40 710 13300 18.75 1543 CAD 请求报价
FGBA-125-75-M16-EE-55 125 75 M16 2 16 3 A55 1035 19440 18.75 1543 CAD 请求报价
FGBA-125-75-M16-EE-70 125 75 M16 2 16 3 A70 1270 23750 18.75 1543 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FGBA-EE
主体 NR（天然橡胶）
螺纹部 钢
三价铬酸盐处理
盖板 钢
三价铬酸盐处理

特点

  • 组装有安装用螺丝的橡胶缓冲器。易于安装到设备、装置上。
  • 两侧内螺纹型。
  • 适用于安装马达、压缩机、泵以及内置这些构件的装置等会产生振动的设备。
  • 橡胶使用环保的NR（天然橡胶）。
  • 耐热温度：80℃
  • 主体硬度有3种。可根据产品符号选择。
    请根据设备、装置所施加的载荷，参考刚性数值、最大载荷、最大挠曲量选型。
产品符号 肖氏硬度 A±5
FGBA-EE-40 40
FGBA-EE-55 55
FGBA-EE-70 70

性能值订正说明

感谢您一直以来使用NBK网站。
关于橡胶缓冲器（防振橡胶）的性能值，经过用设定成更接近实际使用条件的试验装置进行再
次试验，性能值有所变更，进行如下订正。
另外，本次变更后产品本身不变。

请参看详情
https://www.nbk1560-chn.com.cn/news/2022/20220518_3/
敬请理解。
