橡胶缓冲器 - 带螺丝（单侧内螺纹、单侧外螺纹）

Rubber Bumper with Screw

FGBA-ES

安全注意事项

符号RoHS指令

FGBA-ES橡胶缓冲器 - 带螺丝（单侧内螺纹、单侧外螺纹）

形状図

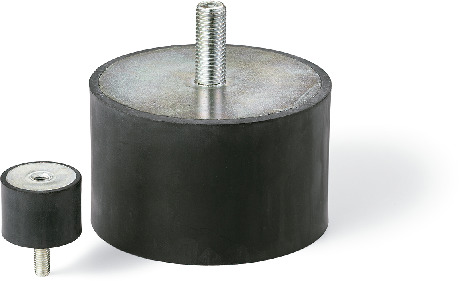

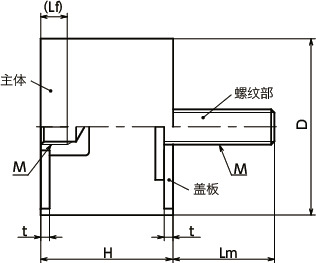

FGBA-ES橡胶缓冲器 - 带螺丝（单侧内螺纹、单侧外螺纹）寸法図

尺寸・CAD

选择

D
所有
8
10
15
20
25
30
40
50
60
70
75
100
125
M（粗牙）
螺纹公称直径
所有
M3
M4
M6
M8
M10
M12
M16
硬度
所有
A40
A55
A70

单位 : mm

型号 D H M（粗牙）
螺纹公称直径		 螺距 Lm Lf t 硬度 弹簧常数＊1
(N/mm)		 最大载荷＊1
(N)		 最大挠曲量＊1
(mm)		 质量
(g)		 CAD下载 请求报价
FGBA-8-8-M3-ES-40 8 8 M3 0.5 6 3 1 A40 25 50 2 2 CAD 请求报价
FGBA-8-8-M3-ES-55 8 8 M3 0.5 6 3 1 A55 43 85 2 2 CAD 请求报价
FGBA-8-8-M3-ES-70 8 8 M3 0.5 6 3 1 A70 75 150 2 2 CAD 请求报价
FGBA-8-13-M3-ES-40 8 13 M3 0.5 6 3 1 A40 12 38 3.25 2 CAD 请求报价
FGBA-8-13-M3-ES-55 8 13 M3 0.5 6 3 1 A55 21 69 3.25 2 CAD 请求报价
FGBA-8-13-M3-ES-70 8 13 M3 0.5 6 3 1 A70 45 145 3.25 2 CAD 请求报价
FGBA-10-10-M4-ES-40 10 10 M4 0.7 10 4 1.2 A40 30 75 2.5 3 CAD 请求报价
FGBA-10-10-M4-ES-55 10 10 M4 0.7 10 4 1.2 A55 40 100 2.5 3 CAD 请求报价
FGBA-10-10-M4-ES-70 10 10 M4 0.7 10 4 1.2 A70 80 200 2.5 3 CAD 请求报价
FGBA-10-15-M4-ES-40 10 15 M4 0.7 10 4 1.2 A40 17 65 3.75 4 CAD 请求报价
FGBA-10-15-M4-ES-55 10 15 M4 0.7 10 4 1.2 A55 27 100 3.75 4 CAD 请求报价
FGBA-10-15-M4-ES-70 10 15 M4 0.7 10 4 1.2 A70 40 150 3.75 4 CAD 请求报价
FGBA-10-20-M4-ES-40 10 20 M4 0.7 10 4 1.2 A40 12 59 5 4 CAD 请求报价
FGBA-10-20-M4-ES-55 10 20 M4 0.7 10 4 1.2 A55 20 99 5 4 CAD 请求报价
FGBA-10-20-M4-ES-70 10 20 M4 0.7 10 4 1.2 A70 19 96 5 4 CAD 请求报价
FGBA-15-10-M4-ES-40 15 10 M4 0.7 10 4 1.4 A40 84 210 2.5 6 CAD 请求报价
FGBA-15-10-M4-ES-55 15 10 M4 0.7 10 4 1.4 A55 130 325 2.5 6 CAD 请求报价
FGBA-15-10-M4-ES-70 15 10 M4 0.7 10 4 1.4 A70 290 715 2.5 6 CAD 请求报价
FGBA-15-15-M4-ES-40 15 15 M4 0.7 10 4 1.4 A40 41 155 3.75 7 CAD 请求报价
FGBA-15-15-M4-ES-55 15 15 M4 0.7 10 4 1.4 A55 75 280 3.75 7 CAD 请求报价
FGBA-15-15-M4-ES-70 15 15 M4 0.7 10 4 1.4 A70 140 515 3.75 7 CAD 请求报价
FGBA-15-20-M4-ES-40 15 20 M4 0.7 10 4 1.4 A40 30 150 5 8 CAD 请求报价
FGBA-15-20-M4-ES-55 15 20 M4 0.7 10 4 1.4 A55 47 235 5 8 CAD 请求报价
FGBA-15-20-M4-ES-70 15 20 M4 0.7 10 4 1.4 A70 94 470 5 8 CAD 请求报价
FGBA-15-25-M4-ES-40 15 25 M4 0.7 10 4 1.4 A40 21 130 6.25 10 CAD 请求报价
FGBA-15-25-M4-ES-55 15 25 M4 0.7 10 4 1.4 A55 37 235 6.25 10 CAD 请求报价
FGBA-15-25-M4-ES-70 15 25 M4 0.7 10 4 1.4 A70 81 505 6.25 10 CAD 请求报价
FGBA-20-15-M6-ES-40 20 15 M6 1 18 6 2 A40 86 320 3.75 13 CAD 请求报价
FGBA-20-15-M6-ES-55 20 15 M6 1 18 6 2 A55 130 480 3.75 13 CAD 请求报价
FGBA-20-15-M6-ES-70 20 15 M6 1 18 6 2 A70 280 1040 3.75 13 CAD 请求报价
FGBA-20-20-M6-ES-40 20 20 M6 1 18 6 2 A40 44 220 5 15 CAD 请求报价
FGBA-20-20-M6-ES-55 20 20 M6 1 18 6 2 A55 85 430 5 15 CAD 请求报价
FGBA-20-20-M6-ES-70 20 20 M6 1 18 6 2 A70 200 955 5 15 CAD 请求报价
FGBA-20-25-M6-ES-40 20 25 M6 1 18 6 2 A40 42 265 6.25 17 CAD 请求报价
FGBA-20-25-M6-ES-55 20 25 M6 1 18 6 2 A55 69 435 6.25 17 CAD 请求报价
FGBA-20-25-M6-ES-70 20 25 M6 1 18 6 2 A70 160 1010 6.25 17 CAD 请求报价
FGBA-20-30-M6-ES-40 20 30 M6 1 18 6 2 A40 38 285 7.5 19 CAD 请求报价
FGBA-20-30-M6-ES-55 20 30 M6 1 18 6 2 A55 56 420 7.5 19 CAD 请求报价
FGBA-20-30-M6-ES-70 20 30 M6 1 18 6 2 A70 160 1210 7.5 19 CAD 请求报价
FGBA-25-15-M6-ES-40 25 15 M6 1 18 6 2 A40 230 860 3.75 21 CAD 请求报价
FGBA-25-15-M6-ES-55 25 15 M6 1 18 6 2 A55 285 1070 3.75 21 CAD 请求报价
FGBA-25-15-M6-ES-70 25 15 M6 1 18 6 2 A70 715 2690 3.75 21 CAD 请求报价
FGBA-25-20-M6-ES-40 25 20 M6 1 18 6 2 A40 78 390 5 24 CAD 请求报价
FGBA-25-20-M6-ES-55 25 20 M6 1 18 6 2 A55 125 620 5 24 CAD 请求报价
FGBA-25-20-M6-ES-70 25 20 M6 1 18 6 2 A70 305 1530 5 24 CAD 请求报价
FGBA-25-30-M6-ES-40 25 30 M6 1 18 6 2 A40 58 430 7.5 30 CAD 请求报价
FGBA-25-30-M6-ES-55 25 30 M6 1 18 6 2 A55 70 525 7.5 30 CAD 请求报价
FGBA-25-30-M6-ES-70 25 30 M6 1 18 6 2 A70 160 1210 7.5 30 CAD 请求报价
FGBA-30-15-M8-ES-40 30 15 M8 1.25 20 8 2 A40 260 985 3.75 37 CAD 请求报价
FGBA-30-15-M8-ES-55 30 15 M8 1.25 20 8 2 A55 555 2080 3.75 37 CAD 请求报价
FGBA-30-15-M8-ES-70 30 15 M8 1.25 20 8 2 A70 880 3300 3.75 37 CAD 请求报价
FGBA-30-20-M8-ES-40 30 20 M8 1.25 20 8 2 A40 155 770 5 41 CAD 请求报价
FGBA-30-20-M8-ES-55 30 20 M8 1.25 20 8 2 A55 215 1070 5 41 CAD 请求报价
FGBA-30-20-M8-ES-70 30 20 M8 1.25 20 8 2 A70 450 2260 5 41 CAD 请求报价
FGBA-30-30-M8-ES-40 30 30 M8 1.25 20 8 2 A40 65 500 7.5 49 CAD 请求报价
FGBA-30-30-M8-ES-55 30 30 M8 1.25 20 8 2 A55 140 1055 7.5 49 CAD 请求报价
FGBA-30-30-M8-ES-70 30 30 M8 1.25 20 8 2 A70 260 490 2 49 CAD 请求报价
FGBA-30-40-M8-ES-40 30 40 M8 1.25 20 8 2 A40 65 630 10 55 CAD 请求报价
FGBA-30-40-M8-ES-55 30 40 M8 1.25 20 8 2 A55 95 930 10 55 CAD 请求报价
FGBA-30-40-M8-ES-70 30 40 M8 1.25 20 8 2 A70 200 2000 10 55 CAD 请求报价
FGBA-40-20-M8-ES-40 40 20 M8 1.25 23 8 2 A40 360 1800 5 56 CAD 请求报价
FGBA-40-20-M8-ES-55 40 20 M8 1.25 23 8 2 A55 485 2430 5 56 CAD 请求报价
FGBA-40-20-M8-ES-70 40 20 M8 1.25 23 8 2 A70 890 4450 5 56 CAD 请求报价
FGBA-40-30-M8-ES-40 40 30 M8 1.25 23 8 2 A40 150 1140 7.5 79 CAD 请求报价
FGBA-40-30-M8-ES-55 40 30 M8 1.25 23 8 2 A55 210 1570 7.5 79 CAD 请求报价
FGBA-40-30-M8-ES-70 40 30 M8 1.25 23 8 2 A70 455 3420 7.5 79 CAD 请求报价
FGBA-40-40-M8-ES-40 40 40 M8 1.25 23 8 2 A40 105 1060 10 102 CAD 请求报价
FGBA-40-40-M8-ES-55 40 40 M8 1.25 23 8 2 A55 140 1400 10 102 CAD 请求报价
FGBA-40-40-M8-ES-70 40 40 M8 1.25 23 8 2 A70 320 3190 10 102 CAD 请求报价
FGBA-50-20-M10-ES-40 50 20 M10 1.5 28 10 2 A40 605 3030 5 119 CAD 请求报价
FGBA-50-20-M10-ES-55 50 20 M10 1.5 28 10 2 A55 820 4100 5 119 CAD 请求报价
FGBA-50-20-M10-ES-70 50 20 M10 1.5 28 10 2 A70 1850 9240 5 119 CAD 请求报价
FGBA-50-30-M10-ES-40 50 30 M10 1.5 28 10 2 A40 270 2010 7.5 142 CAD 请求报价
FGBA-50-30-M10-ES-55 50 30 M10 1.5 28 10 2 A55 440 3300 7.5 142 CAD 请求报价
FGBA-50-30-M10-ES-70 50 30 M10 1.5 28 10 2 A70 725 5450 7.5 142 CAD 请求报价
FGBA-50-40-M10-ES-40 50 40 M10 1.5 28 10 2 A40 150 1480 10 165 CAD 请求报价
FGBA-50-40-M10-ES-55 50 40 M10 1.5 28 10 2 A55 215 2130 10 165 CAD 请求报价
FGBA-50-40-M10-ES-70 50 40 M10 1.5 28 10 2 A70 495 4940 10 165 CAD 请求报价
FGBA-50-50-M10-ES-40 50 50 M10 1.5 28 10 2 A40 120 1500 12.5 188 CAD 请求报价
FGBA-50-50-M10-ES-55 50 50 M10 1.5 28 10 2 A55 175 2190 12.5 188 CAD 请求报价
FGBA-50-50-M10-ES-70 50 50 M10 1.5 28 10 2 A70 380 4750 12.5 188 CAD 请求报价
FGBA-60-30-M10-ES-40 60 30 M10 1.5 28 10 2 A40 405 3020 7.5 194 CAD 请求报价
FGBA-60-30-M10-ES-55 60 30 M10 1.5 28 10 2 A55 555 4170 7.5 194 CAD 请求报价
FGBA-60-30-M10-ES-70 60 30 M10 1.5 28 10 2 A70 1215 9130 7.5 194 CAD 请求报价
FGBA-60-40-M10-ES-40 60 40 M10 1.5 28 10 2 A40 250 2520 10 225 CAD 请求报价
FGBA-60-40-M10-ES-55 60 40 M10 1.5 28 10 2 A55 360 3610 10 225 CAD 请求报价
FGBA-60-40-M10-ES-70 60 40 M10 1.5 28 10 2 A70 695 6950 10 225 CAD 请求报价
FGBA-60-50-M10-ES-40 60 50 M10 1.5 28 10 2 A40 210 2890 13.75 245 CAD 请求报价
FGBA-60-50-M10-ES-55 60 50 M10 1.5 28 10 2 A55 275 3410 12.5 245 CAD 请求报价
FGBA-60-50-M10-ES-70 60 50 M10 1.5 28 10 2 A70 525 6570 12.5 245 CAD 请求报价
FGBA-70-30-M10-ES-40 70 30 M10 1.5 27 10 3 A40 860 6020 7 270 CAD 请求报价
FGBA-70-30-M10-ES-55 70 30 M10 1.5 27 10 3 A55 1140 8570 7.5 270 CAD 请求报价
FGBA-70-30-M10-ES-70 70 30 M10 1.5 27 10 3 A70 3380 24010 7 270 CAD 请求报价
FGBA-70-45-M10-ES-40 70 45 M10 1.5 27 10 3 A40 340 3810 11.25 329 CAD 请求报价
FGBA-70-45-M10-ES-55 70 45 M10 1.5 27 10 3 A55 635 7130 11.25 329 CAD 请求报价
FGBA-70-45-M10-ES-70 70 45 M10 1.5 27 10 3 A70 1170 13210 11.25 329 CAD 请求报价
FGBA-75-25-M12-ES-40 75 25 M12 1.75 37 12 3 A40 1760 11000 6.25 260 CAD 请求报价
FGBA-75-25-M12-ES-55 75 25 M12 1.75 37 12 3 A55 2075 12970 6.25 260 CAD 请求报价
FGBA-75-25-M12-ES-70 75 25 M12 1.75 37 12 3 A70 4000 25000 6.25 260 CAD 请求报价
FGBA-75-40-M12-ES-40 75 40 M12 1.75 37 12 3 A40 490 4910 10 339 CAD 请求报价
FGBA-75-40-M12-ES-55 75 40 M12 1.75 37 12 3 A55 700 6970 10 339 CAD 请求报价
FGBA-75-40-M12-ES-70 75 40 M12 1.75 37 12 3 A70 1540 15380 10 339 CAD 请求报价
FGBA-75-55-M12-ES-40 75 55 M12 1.75 37 12 3 A40 250 3470 13.75 457 CAD 请求报价
FGBA-75-55-M12-ES-55 75 55 M12 1.75 37 12 3 A55 545 7510 13.75 457 CAD 请求报价
FGBA-75-55-M12-ES-70 75 55 M12 1.75 37 12 3 A70 815 11240 13.75 457 CAD 请求报价
FGBA-100-40-M16-ES-40 100 40 M16 2 41 16 3 A40 1400 13990 10 625 CAD 请求报价
FGBA-100-40-M16-ES-55 100 40 M16 2 41 16 3 A55 2000 20000 10 625 CAD 请求报价
FGBA-100-40-M16-ES-70 100 40 M16 2 41 16 3 A70 2900 29000 10 625 CAD 请求报价
FGBA-100-55-M16-ES-40 100 55 M16 2 41 16 3 A40 530 7320 13.75 802 CAD 请求报价
FGBA-100-55-M16-ES-55 100 55 M16 2 41 16 3 A55 950 13080 13.75 802 CAD 请求报价
FGBA-100-55-M16-ES-70 100 55 M16 2 41 16 3 A70 1760 24260 13.75 802 CAD 请求报价
FGBA-100-75-M16-ES-40 100 75 M16 2 41 16 3 A40 415 7790 18.75 1038 CAD 请求报价
FGBA-100-75-M16-ES-55 100 75 M16 2 41 16 3 A55 515 9640 18.75 1038 CAD 请求报价
FGBA-100-75-M16-ES-70 100 75 M16 2 41 16 3 A70 1190 22350 18.75 1038 CAD 请求报价
FGBA-125-55-M16-ES-40 125 55 M16 2 41 16 3 A40 1250 17500 13.75 1291 CAD 请求报价
FGBA-125-55-M16-ES-55 125 55 M16 2 41 16 3 A55 1400 19260 13.75 1291 CAD 请求报价
FGBA-125-55-M16-ES-70 125 55 M16 2 41 16 3 A70 3010 23610 7.85 1291 CAD 请求报价
FGBA-125-75-M16-ES-40 125 75 M16 2 41 16 3 A40 650 12700 18.75 1577 CAD 请求报价
FGBA-125-75-M16-ES-55 125 75 M16 2 41 16 3 A55 1035 19440 18.75 1577 CAD 请求报价
FGBA-125-75-M16-ES-70 125 75 M16 2 41 16 3 A70 1290 24200 18.75 1577 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FGBA-ES
主体 NR（天然橡胶）
螺纹部 钢
三价铬酸盐处理
盖板 钢
三价铬酸盐处理

特点

  • 组装有安装用螺丝的橡胶缓冲器。易于安装到设备、装置上。
  • 单侧内螺纹、单侧外螺纹型。
  • 适用于安装马达、压缩机、泵以及内置这些构件的装置等会产生振动的设备。
  • 橡胶使用环保的NR（天然橡胶）。
  • 耐热温度：80℃
  • 主体硬度有3种。可根据产品符号选择。
    请根据设备、装置所施加的载荷，参考刚性数值、最大载荷、最大挠曲量选型。
产品符号 肖氏硬度 A±5
FGBA-ES-40 40
FGBA-ES-55 55
FGBA-ES-70 70
