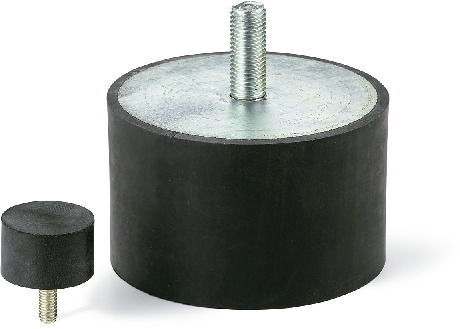

橡胶缓冲器 - 带螺丝（单侧外螺纹）

Rubber Bumper with Screw

FGBA-S

安全注意事项

符号RoHS指令

FGBA-S橡胶缓冲器 - 带螺丝（单侧外螺纹）

形状図

FGBA-S橡胶缓冲器 - 带螺丝（单侧外螺纹）寸法図

尺寸・CAD

选择

D
所有
8
10
15
20
25
30
40
50
60
70
75
100
125
M（粗牙）
螺纹公称直径
所有
M3
M4
M6
M8
M10
M12
M16
硬度
所有
A40
A55
A70

单位 : mm

型号 D H M（粗牙）
螺纹公称直径		 螺距 Lm t 硬度 弹簧常数
（N/mm） ＊1		 最大载荷
（N） ＊1		 最大挠曲量
（mm） ＊1		 质量
(g)		 CAD下载 请求报价
FGBA-8-8-M3-S-40 8 8 M3 0.5 6 1 A40 17 33 2 2 CAD 请求报价
FGBA-8-8-M3-S-55 8 8 M3 0.5 6 1 A55 28 55 2 2 CAD 请求报价
FGBA-8-8-M3-S-70 8 8 M3 0.5 6 1 A70 71 141 2 2 CAD 请求报价
FGBA-8-13-M3-S-40 8 13 M3 0.5 6 1 A40 10 33 3.25 2 CAD 请求报价
FGBA-8-13-M3-S-55 8 13 M3 0.5 6 1 A55 16 51 3.25 2 CAD 请求报价
FGBA-8-13-M3-S-70 8 13 M3 0.5 6 1 A70 31 99.5 3.25 2 CAD 请求报价
FGBA-10-10-M4-S-40 10 10 M4 0.7 10 1.2 A40 21 53 2.5 4 CAD 请求报价
FGBA-10-10-M4-S-55 10 10 M4 0.7 10 1.2 A55 35 88 2.5 4 CAD 请求报价
FGBA-10-10-M4-S-70 10 10 M4 0.7 10 1.2 A70 87 217 2.5 4 CAD 请求报价
FGBA-10-15-M4-S-40 10 15 M4 0.7 10 1.2 A40 18 69 3.75 5 CAD 请求报价
FGBA-10-15-M4-S-55 10 15 M4 0.7 10 1.2 A55 25 92 3.75 5 CAD 请求报价
FGBA-10-15-M4-S-70 10 15 M4 0.7 10 1.2 A70 47 175 3.75 5 CAD 请求报价
FGBA-10-20-M4-S-40 10 20 M4 0.7 10 1.2 A40 11 54 5 5 CAD 请求报价
FGBA-10-20-M4-S-55 10 20 M4 0.7 10 1.2 A55 19 95 5 5 CAD 请求报价
FGBA-10-20-M4-S-70 10 20 M4 0.7 10 1.2 A70 32.9 164.5 5 5 CAD 请求报价
FGBA-15-10-M4-S-40 15 10 M4 0.7 10 1.4 A40 55 110 2 7 CAD 请求报价
FGBA-15-10-M4-S-55 15 10 M4 0.7 10 1.4 A55 84 170 2 7 CAD 请求报价
FGBA-15-10-M4-S-70 15 10 M4 0.7 10 1.4 A70 205 410 2 7 CAD 请求报价
FGBA-15-15-M4-S-40 15 15 M4 0.7 10 1.4 A40 38 140 3.75 8 CAD 请求报价
FGBA-15-15-M4-S-55 15 15 M4 0.7 10 1.4 A55 69 260 3.75 8 CAD 请求报价
FGBA-15-15-M4-S-70 15 15 M4 0.7 10 1.4 A70 100 385 3.75 8 CAD 请求报价
FGBA-15-20-M4-S-40 15 20 M4 0.7 10 1.4 A40 27 135 5 9 CAD 请求报价
FGBA-15-20-M4-S-55 15 20 M4 0.7 10 1.4 A55 45 225 5 9 CAD 请求报价
FGBA-15-20-M4-S-70 15 20 M4 0.7 10 1.4 A70 120 590 5 9 CAD 请求报价
FGBA-15-30-M4-S-40 15 30 M4 0.7 10 1.4 A40 17 125 7.5 10 CAD 请求报价
FGBA-15-30-M4-S-55 15 30 M4 0.7 10 1.4 A55 34 260 7.5 10 CAD 请求报价
FGBA-15-30-M4-S-70 15 30 M4 0.7 10 1.4 A70 52 390 7.5 10 CAD 请求报价
FGBA-20-10-M6-S-40 20 10 M6 1 18 2 A40 155 390 2.5 12 CAD 请求报价
FGBA-20-10-M6-S-55 20 10 M6 1 18 2 A55 260 645 2.5 12 CAD 请求报价
FGBA-20-10-M6-S-70 20 10 M6 1 18 2 A70 375 940 2.5 12 CAD 请求报价
FGBA-20-15-M6-S-40 20 15 M6 1 18 2 A40 77 290 3.75 14 CAD 请求报价
FGBA-20-15-M6-S-55 20 15 M6 1 18 2 A55 125 470 3.75 14 CAD 请求报价
FGBA-20-15-M6-S-70 20 15 M6 1 18 2 A70 190 705 3.75 14 CAD 请求报价
FGBA-20-20-M6-S-40 20 20 M6 1 18 2 A40 52 260 5 16 CAD 请求报价
FGBA-20-20-M6-S-55 20 20 M6 1 18 2 A55 73 365 5 16 CAD 请求报价
FGBA-20-20-M6-S-70 20 20 M6 1 18 2 A70 160 810 5 16 CAD 请求报价
FGBA-20-30-M6-S-40 20 30 M6 1 18 2 A40 32 235 7.5 20 CAD 请求报价
FGBA-20-30-M6-S-55 20 30 M6 1 18 2 A55 56 420 7.5 20 CAD 请求报价
FGBA-20-30-M6-S-70 20 30 M6 1 18 2 A70 115 850 7.5 20 CAD 请求报价
FGBA-25-15-M6-S-40 25 15 M6 1 18 2 A40 130 485 3.75 22 CAD 请求报价
FGBA-25-15-M6-S-55 25 15 M6 1 18 2 A55 215 795 3.75 22 CAD 请求报价
FGBA-25-15-M6-S-70 25 15 M6 1 18 2 A70 435 1630 3.75 22 CAD 请求报价
FGBA-25-20-M6-S-40 25 20 M6 1 18 2 A40 83 415 5 25 CAD 请求报价
FGBA-25-20-M6-S-55 25 20 M6 1 18 2 A55 115 580 5 25 CAD 请求报价
FGBA-25-20-M6-S-70 25 20 M6 1 18 2 A70 275 1380 5 25 CAD 请求报价
FGBA-25-30-M6-S-40 25 30 M6 1 18 2 A40 39 290 7.5 31 CAD 请求报价
FGBA-25-30-M6-S-55 25 30 M6 1 18 2 A55 79 590 7.5 31 CAD 请求报价
FGBA-25-30-M6-S-70 25 30 M6 1 18 2 A70 160 1190 7.5 31 CAD 请求报价
FGBA-30-15-M8-S-40 30 15 M8 1.25 20 2 A40 200 745 3.75 43 CAD 请求报价
FGBA-30-15-M8-S-55 30 15 M8 1.25 20 2 A55 275 1020 3.75 43 CAD 请求报价
FGBA-30-15-M8-S-70 30 15 M8 1.25 20 2 A70 695 2610 3.75 43 CAD 请求报价
FGBA-30-20-M8-S-40 30 20 M8 1.25 20 2 A40 115 565 5 47 CAD 请求报价
FGBA-30-20-M8-S-55 30 20 M8 1.25 20 2 A55 205 1010 5 47 CAD 请求报价
FGBA-30-20-M8-S-70 30 20 M8 1.25 20 2 A70 375 1880 5 47 CAD 请求报价
FGBA-30-25-M8-S-40 30 25 M8 1.25 20 2 A40 92 575 6.25 51 CAD 请求报价
FGBA-30-25-M8-S-55 30 25 M8 1.25 20 2 A55 165 1030 6.25 51 CAD 请求报价
FGBA-30-25-M8-S-70 30 25 M8 1.25 20 2 A70 255 1590 6.25 51 CAD 请求报价
FGBA-30-30-M8-S-40 30 30 M8 1.25 20 2 A40 80 600 7.5 55 CAD 请求报价
FGBA-30-30-M8-S-55 30 30 M8 1.25 20 2 A55 105 780 7.5 55 CAD 请求报价
FGBA-30-30-M8-S-70 30 30 M8 1.25 20 2 A70 215 1620 7.5 55 CAD 请求报价
FGBA-40-20-M8-S-40 40 20 M8 1.25 23 2 A40 240 1200 5 62 CAD 请求报价
FGBA-40-20-M8-S-55 40 20 M8 1.25 23 2 A55 500 2500 5 62 CAD 请求报价
FGBA-40-20-M8-S-70 40 20 M8 1.25 23 2 A70 950 4750 5 62 CAD 请求报价
FGBA-40-25-M8-S-40 40 25 M8 1.25 23 2 A40 190 1170 6.25 74 CAD 请求报价
FGBA-40-25-M8-S-55 40 25 M8 1.25 23 2 A55 265 1660 6.25 74 CAD 请求报价
FGBA-40-25-M8-S-70 40 25 M8 1.25 23 2 A70 660 4130 6.25 74 CAD 请求报价
FGBA-40-30-M8-S-40 40 30 M8 1.25 23 2 A40 150 1140 7.5 85 CAD 请求报价
FGBA-40-30-M8-S-55 40 30 M8 1.25 23 2 A55 195 1480 7.5 85 CAD 请求报价
FGBA-40-30-M8-S-70 40 30 M8 1.25 23 2 A70 375 2830 7.5 85 CAD 请求报价
FGBA-40-40-M8-S-40 40 40 M8 1.25 23 2 A40 100 995 10 108 CAD 请求报价
FGBA-40-40-M8-S-55 40 40 M8 1.25 23 2 A55 140 1400 10 108 CAD 请求报价
FGBA-40-40-M8-S-70 40 40 M8 1.25 23 2 A70 315 3150 10 108 CAD 请求报价
FGBA-50-20-M10-S-40 50 20 M10 1.5 28 2 A40 535 2680 5 127 CAD 请求报价
FGBA-50-20-M10-S-55 50 20 M10 1.5 28 2 A55 690 3460 5 127 CAD 请求报价
FGBA-50-20-M10-S-70 50 20 M10 1.5 28 2 A70 1490 7450 5 127 CAD 请求报价
FGBA-50-30-M10-S-40 50 30 M10 1.5 28 2 A40 245 1820 7.5 150 CAD 请求报价
FGBA-50-30-M10-S-55 50 30 M10 1.5 28 2 A55 335 2520 7.5 150 CAD 请求报价
FGBA-50-30-M10-S-70 50 30 M10 1.5 28 2 A70 725 5420 7.5 150 CAD 请求报价
FGBA-50-40-M10-S-40 50 40 M10 1.5 28 2 A40 145 1430 10 173 CAD 请求报价
FGBA-50-40-M10-S-55 50 40 M10 1.5 28 2 A55 275 2760 10 173 CAD 请求报价
FGBA-50-40-M10-S-70 50 40 M10 1.5 28 2 A70 495 4950 10 173 CAD 请求报价
FGBA-50-50-M10-S-40 50 50 M10 1.5 28 2 A40 110 1370 12.5 216 CAD 请求报价
FGBA-50-50-M10-S-55 50 50 M10 1.5 28 2 A55 215 2700 12.5 216 CAD 请求报价
FGBA-50-50-M10-S-70 50 50 M10 1.5 28 2 A70 415 4190 12.5 216 CAD 请求报价
FGBA-60-20-M10-S-40 60 20 M10 1.5 28 2 A40 375 1880 5 171 CAD 请求报价
FGBA-60-20-M10-S-55 60 20 M10 1.5 28 2 A55 770 3850 5 171 CAD 请求报价
FGBA-60-20-M10-S-70 60 20 M10 1.5 28 2 A70 2400 11990 5 171 CAD 请求报价
FGBA-60-40-M10-S-40 60 40 M10 1.5 28 2 A40 260 2600 10 233 CAD 请求报价
FGBA-60-40-M10-S-55 60 40 M10 1.5 28 2 A55 355 3540 10 233 CAD 请求报价
FGBA-60-40-M10-S-70 60 40 M10 1.5 28 2 A70 465 4640 10 233 CAD 请求报价
FGBA-60-60-M10-S-40 60 60 M10 1.5 28 2 A40 170 2530 15 247 CAD 请求报价
FGBA-60-60-M10-S-55 60 60 M10 1.5 28 2 A55 230 3480 15 247 CAD 请求报价
FGBA-60-60-M10-S-70 60 60 M10 1.5 28 2 A70 540 8110 15 247 CAD 请求报价
FGBA-70-30-M10-S-40 70 30 M10 1.5 27 3 A40 655 4930 7.5 253 CAD 请求报价
FGBA-70-30-M10-S-55 70 30 M10 1.5 27 3 A55 955 7170 7.5 253 CAD 请求报价
FGBA-70-30-M10-S-70 70 30 M10 1.5 27 3 A70 1740 13070 7.5 253 CAD 请求报价
FGBA-70-40-M10-S-40 70 40 M10 1.5 27 3 A40 385 3850 10 291 CAD 请求报价
FGBA-70-40-M10-S-55 70 40 M10 1.5 27 3 A55 630 6280 10 291 CAD 请求报价
FGBA-70-40-M10-S-70 70 40 M10 1.5 27 3 A70 1530 15280 10 291 CAD 请求报价
FGBA-70-55-M10-S-40 70 55 M10 1.5 27 3 A40 240 3320 13.75 348 CAD 请求报价
FGBA-70-55-M10-S-55 70 55 M10 1.5 27 3 A55 420 5770 13.75 348 CAD 请求报价
FGBA-70-55-M10-S-70 70 55 M10 1.5 27 3 A70 690 9510 13.75 348 CAD 请求报价
FGBA-75-25-M12-S-40 75 25 M12 1.75 37 3 A40 1050 6560 6.25 233 CAD 请求报价
FGBA-75-25-M12-S-55 75 25 M12 1.75 37 3 A55 1550 9660 6.25 233 CAD 请求报价
FGBA-75-25-M12-S-70 75 25 M12 1.75 37 3 A70 3320 20780 6.25 233 CAD 请求报价
FGBA-75-40-M12-S-40 75 40 M12 1.75 37 3 A40 500 5010 10 349 CAD 请求报价
FGBA-75-40-M12-S-55 75 40 M12 1.75 37 3 A55 670 6680 10 349 CAD 请求报价
FGBA-75-40-M12-S-70 75 40 M12 1.75 37 3 A70 915 9170 10 349 CAD 请求报价
FGBA-75-50-M12-S-40 75 50 M12 1.75 37 3 A40 320 3970 12.5 426 CAD 请求报价
FGBA-75-50-M12-S-55 75 50 M12 1.75 37 3 A55 445 5570 12.5 426 CAD 请求报价
FGBA-75-50-M12-S-70 75 50 M12 1.75 37 3 A70 1080 13550 12.5 426 CAD 请求报价
FGBA-100-40-M16-S-40 100 40 M16 2 41 3 A40 945 9430 10 638 CAD 请求报价
FGBA-100-40-M16-S-55 100 40 M16 2 41 3 A55 1210 12110 10 638 CAD 请求报价
FGBA-100-40-M16-S-70 100 40 M16 2 41 3 A70 2420 24190 10 638 CAD 请求报价
FGBA-100-50-M16-S-40 100 50 M16 2 41 3 A40 665 8320 12.5 828 CAD 请求报价
FGBA-100-50-M16-S-55 100 50 M16 2 41 3 A55 1120 14040 12.5 828 CAD 请求报价
FGBA-100-50-M16-S-70 100 50 M16 2 41 3 A70 1830 22900 12.5 828 CAD 请求报价
FGBA-100-60-M16-S-40 100 60 M16 2 41 3 A40 495 7440 15 1008 CAD 请求报价
FGBA-100-60-M16-S-55 100 60 M16 2 41 3 A55 865 12950 15 1008 CAD 请求报价
FGBA-100-60-M16-S-70 100 60 M16 2 41 3 A70 1430 21450 15 1008 CAD 请求报价
FGBA-125-55-M16-S-40 125 55 M16 2 41 3 A40 1430 19700 13.75 1070 CAD 请求报价
FGBA-125-55-M16-S-55 125 55 M16 2 41 3 A55 1810 23790 13.25 1070 CAD 请求报价
FGBA-125-55-M16-S-70 125 55 M16 2 41 3 A70 1960 22190 11.25 1070 CAD 请求报价
FGBA-125-75-M16-S-40 125 75 M16 2 41 3 A40 940 17600 18.75 1342 CAD 请求报价
FGBA-125-75-M16-S-55 125 75 M16 2 41 3 A55 1070 20120 18.75 1342 CAD 请求报价
FGBA-125-75-M16-S-70 125 75 M16 2 41 3 A70 1270 23780 17.75 1342 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FGBA-S
主体 NR（天然橡胶）
螺纹部 钢
三价铬酸盐处理
盖板 钢
三价铬酸盐处理

特点

  • 组装有安装用螺丝的橡胶缓冲器。易于安装到设备、装置上。
  • 单侧外螺纹型。
  • 除了用于吸收冲击及减振，还适于支撑设备、装置、传送带终端部的缓冲材以及缓和冲击音。
  • 橡胶使用环保的NR（天然橡胶）。
  • 耐热温度：80℃
  • 主体硬度有3种。可根据产品符号选择。
    请根据设备、装置所施加的载荷，参考刚性数值、最大载荷、最大挠曲量选型。
产品符号 肖氏硬度 A±5
FGBA-S-40 40
FGBA-S-55 55
FGBA-S-70 70
