橡胶缓冲器 - 带螺丝（两侧外螺纹）

Rubber Bumper with Screw

FGBA-SS

安全注意事项

符号RoHS指令

FGBA-SS橡胶缓冲器 - 带螺丝（两侧外螺纹）

形状図

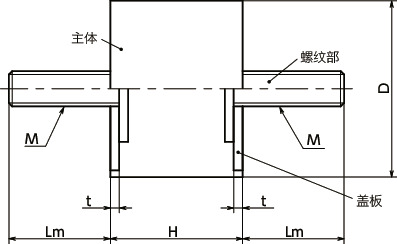

FGBA-SS橡胶缓冲器 - 带螺丝（两侧外螺纹）寸法図

尺寸・CAD

选择

D
所有
8
10
15
20
25
30
40
50
60
70
75
100
125
M（粗牙）
螺纹公称直径
所有
M3
M4
M6
M8
M10
M12
M16
硬度
所有
A40
A55
A70

单位 : mm

型号 D H M（粗牙）
螺纹公称直径		 螺距 Lm t 硬度 弹簧常数
（N/mm）＊1		 最大载荷
（N）＊1		 最大挠曲量
（mm）＊1		 质量
(g)		 CAD下载 请求报价
FGBA-8-8-M3-SS-40 8 8 M3 0.5 6 1 A40 25 50 2 2 CAD 请求报价
FGBA-8-8-M3-SS-55 8 8 M3 0.5 6 1 A55 43 85 2 2 CAD 请求报价
FGBA-8-8-M3-SS-70 8 8 M3 0.5 6 1 A70 75 150 2 2 CAD 请求报价
FGBA-8-13-M3-SS-40 8 13 M3 0.5 6 1 A40 10 32 3.25 2 CAD 请求报价
FGBA-8-13-M3-SS-55 8 13 M3 0.5 6 1 A55 19 63 3.25 2 CAD 请求报价
FGBA-8-13-M3-SS-70 8 13 M3 0.5 6 1 A70 41 130 3.25 2 CAD 请求报价
FGBA-10-10-M4-SS-40 10 10 M4 0.7 10 1.2 A40 30 75 2.5 4 CAD 请求报价
FGBA-10-10-M4-SS-55 10 10 M4 0.7 10 1.2 A55 40 100 2.5 4 CAD 请求报价
FGBA-10-10-M4-SS-70 10 10 M4 0.7 10 1.2 A70 80 200 2.5 4 CAD 请求报价
FGBA-10-15-M4-SS-40 10 15 M4 0.7 10 1.2 A40 17 65 3.75 5 CAD 请求报价
FGBA-10-15-M4-SS-55 10 15 M4 0.7 10 1.2 A55 27 100 3.75 5 CAD 请求报价
FGBA-10-15-M4-SS-70 10 15 M4 0.7 10 1.2 A70 40 56 1.4 5 CAD 请求报价
FGBA-10-20-M4-SS-40 10 20 M4 0.7 10 1.2 A40 11 57 5 5 CAD 请求报价
FGBA-10-20-M4-SS-55 10 20 M4 0.7 10 1.2 A55 18 93 5 5 CAD 请求报价
FGBA-10-20-M4-SS-70 10 20 M4 0.7 10 1.2 A70 18 88 5 5 CAD 请求报价
FGBA-15-10-M4-SS-40 15 10 M4 0.7 10 1.4 A40 84 210 2.5 7 CAD 请求报价
FGBA-15-10-M4-SS-55 15 10 M4 0.7 10 1.4 A55 130 325 2.5 7 CAD 请求报价
FGBA-15-10-M4-SS-70 15 10 M4 0.7 10 1.4 A70 290 715 2.5 7 CAD 请求报价
FGBA-15-15-M4-SS-40 15 15 M4 0.7 10 1.4 A40 41 155 3.75 8 CAD 请求报价
FGBA-15-15-M4-SS-55 15 15 M4 0.7 10 1.4 A55 75 280 3.75 8 CAD 请求报价
FGBA-15-15-M4-SS-70 15 15 M4 0.7 10 1.4 A70 140 515 3.75 8 CAD 请求报价
FGBA-15-20-M4-SS-40 15 20 M4 0.7 10 1.4 A40 30 150 5 9 CAD 请求报价
FGBA-15-20-M4-SS-55 15 20 M4 0.7 10 1.4 A55 47 235 5 9 CAD 请求报价
FGBA-15-20-M4-SS-70 15 20 M4 0.7 10 1.4 A70 94 470 5 9 CAD 请求报价
FGBA-15-25-M4-SS-40 15 25 M4 0.7 10 1.4 A40 20 125 6.25 10 CAD 请求报价
FGBA-15-25-M4-SS-55 15 25 M4 0.7 10 1.4 A55 37 235 6.25 10 CAD 请求报价
FGBA-15-25-M4-SS-70 15 25 M4 0.7 10 1.4 A70 80 500 6.25 10 CAD 请求报价
FGBA-20-15-M6-SS-40 20 15 M6 1 18 2 A40 86 320 3.75 15 CAD 请求报价
FGBA-20-15-M6-SS-55 20 15 M6 1 18 2 A55 130 480 3.75 15 CAD 请求报价
FGBA-20-15-M6-SS-70 20 15 M6 1 18 2 A70 280 1040 3.75 15 CAD 请求报价
FGBA-20-20-M6-SS-40 20 20 M6 1 18 2 A40 44 220 5 17 CAD 请求报价
FGBA-20-20-M6-SS-55 20 20 M6 1 18 2 A55 86 430 5 17 CAD 请求报价
FGBA-20-20-M6-SS-70 20 20 M6 1 18 2 A70 200 955 5 17 CAD 请求报价
FGBA-20-25-M6-SS-40 20 25 M6 1 18 2 A40 42 265 6.25 19 CAD 请求报价
FGBA-20-25-M6-SS-55 20 25 M6 1 18 2 A55 69 435 6.25 19 CAD 请求报价
FGBA-20-25-M6-SS-70 20 25 M6 1 18 2 A70 160 1010 6.25 19 CAD 请求报价
FGBA-20-30-M6-SS-40 20 30 M6 1 18 2 A40 38 285 7.5 22 CAD 请求报价
FGBA-20-30-M6-SS-55 20 30 M6 1 18 2 A55 56 415 7.5 22 CAD 请求报价
FGBA-20-30-M6-SS-70 20 30 M6 1 18 2 A70 130 980 7.5 22 CAD 请求报价
FGBA-25-15-M6-SS-40 25 15 M6 1 18 2 A40 230 860 3.75 23 CAD 请求报价
FGBA-25-15-M6-SS-55 25 15 M6 1 18 2 A55 285 1070 3.75 23 CAD 请求报价
FGBA-25-15-M6-SS-70 25 15 M6 1 18 2 A70 715 2690 3.75 23 CAD 请求报价
FGBA-25-20-M6-SS-40 25 20 M6 1 18 2 A40 80 390 5 26 CAD 请求报价
FGBA-25-20-M6-SS-55 25 20 M6 1 18 2 A55 125 620 5 26 CAD 请求报价
FGBA-25-20-M6-SS-70 25 20 M6 1 18 2 A70 305 1530 5 26 CAD 请求报价
FGBA-25-30-M6-SS-40 25 30 M6 1 18 2 A40 60 430 7.5 32 CAD 请求报价
FGBA-25-30-M6-SS-55 25 30 M6 1 18 2 A55 70 525 7.5 32 CAD 请求报价
FGBA-25-30-M6-SS-70 25 30 M6 1 18 2 A70 160 1210 7.5 32 CAD 请求报价
FGBA-30-15-M8-SS-40 30 15 M8 1.25 20 2 A40 265 985 3.75 49 CAD 请求报价
FGBA-30-15-M8-SS-55 30 15 M8 1.25 20 2 A55 555 2080 3.75 49 CAD 请求报价
FGBA-30-15-M8-SS-70 30 15 M8 1.25 20 2 A70 880 3300 3.75 49 CAD 请求报价
FGBA-30-30-M8-SS-40 30 30 M8 1.25 20 2 A40 65 500 7.5 61 CAD 请求报价
FGBA-30-30-M8-SS-55 30 30 M8 1.25 20 2 A55 140 1050 7.5 61 CAD 请求报价
FGBA-30-30-M8-SS-70 30 30 M8 1.25 20 2 A70 260 490 2 61 CAD 请求报价
FGBA-30-40-M8-SS-40 30 40 M8 1.25 20 2 A40 65 630 10 69 CAD 请求报价
FGBA-30-40-M8-SS-55 30 40 M8 1.25 20 2 A55 93 930 10 69 CAD 请求报价
FGBA-30-40-M8-SS-70 30 40 M8 1.25 20 2 A70 200 2000 10 69 CAD 请求报价
FGBA-40-20-M8-SS-40 40 20 M8 1.25 23 2 A40 360 1800 5 68 CAD 请求报价
FGBA-40-20-M8-SS-55 40 20 M8 1.25 23 2 A55 485 2430 5 68 CAD 请求报价
FGBA-40-20-M8-SS-70 40 20 M8 1.25 23 2 A70 890 4450 5 68 CAD 请求报价
FGBA-40-30-M8-SS-40 40 30 M8 1.25 23 2 A40 150 1140 7.5 91 CAD 请求报价
FGBA-40-30-M8-SS-55 40 30 M8 1.25 23 2 A55 210 1570 7.5 91 CAD 请求报价
FGBA-40-30-M8-SS-70 40 30 M8 1.25 23 2 A70 455 3420 7.5 91 CAD 请求报价
FGBA-40-40-M8-SS-40 40 40 M8 1.25 23 2 A40 105 1060 10 114 CAD 请求报价
FGBA-40-40-M8-SS-55 40 40 M8 1.25 23 2 A55 140 1400 10 114 CAD 请求报价
FGBA-40-40-M8-SS-70 40 40 M8 1.25 23 2 A70 320 3190 10 114 CAD 请求报价
FGBA-50-20-M10-SS-40 50 20 M10 1.5 28 2 A40 605 3030 5 135 CAD 请求报价
FGBA-50-20-M10-SS-55 50 20 M10 1.5 28 2 A55 820 4100 5 135 CAD 请求报价
FGBA-50-20-M10-SS-70 50 20 M10 1.5 28 2 A70 1850 9240 5 135 CAD 请求报价
FGBA-50-30-M10-SS-40 50 30 M10 1.5 28 2 A40 270 2010 7.5 158 CAD 请求报价
FGBA-50-30-M10-SS-55 50 30 M10 1.5 28 2 A55 440 3300 7.5 158 CAD 请求报价
FGBA-50-30-M10-SS-70 50 30 M10 1.5 28 2 A70 725 5450 7.5 158 CAD 请求报价
FGBA-50-40-M10-SS-40 50 40 M10 1.5 28 2 A40 150 1480 10 181 CAD 请求报价
FGBA-50-40-M10-SS-55 50 40 M10 1.5 28 2 A55 215 2130 10 181 CAD 请求报价
FGBA-50-40-M10-SS-70 50 40 M10 1.5 28 2 A70 495 4940 10 181 CAD 请求报价
FGBA-50-50-M10-SS-40 50 50 M10 1.5 28 2 A40 120 1500 12.5 204 CAD 请求报价
FGBA-50-50-M10-SS-55 50 50 M10 1.5 28 2 A55 175 2190 12.5 204 CAD 请求报价
FGBA-50-50-M10-SS-70 50 50 M10 1.5 28 2 A70 380 4750 12.5 204 CAD 请求报价
FGBA-60-30-M10-SS-40 60 30 M10 1.5 28 2 A40 405 3020 7.5 210 CAD 请求报价
FGBA-60-30-M10-SS-55 60 30 M10 1.5 28 2 A55 555 4170 7.5 210 CAD 请求报价
FGBA-60-30-M10-SS-70 60 30 M10 1.5 28 2 A70 1215 9130 7.5 210 CAD 请求报价
FGBA-60-40-M10-SS-40 60 40 M10 1.5 28 2 A40 250 2520 10 241 CAD 请求报价
FGBA-60-40-M10-SS-55 60 40 M10 1.5 28 2 A55 360 3610 10 241 CAD 请求报价
FGBA-60-40-M10-SS-70 60 40 M10 1.5 28 2 A70 695 6950 10 241 CAD 请求报价
FGBA-60-50-M10-SS-40 60 50 M10 1.5 28 2 A40 190 2620 13.75 250 CAD 请求报价
FGBA-60-50-M10-SS-55 60 50 M10 1.5 28 2 A55 275 3410 12.5 250 CAD 请求报价
FGBA-60-50-M10-SS-70 60 50 M10 1.5 28 2 A70 525 6570 12.5 250 CAD 请求报价
FGBA-70-30-M10-SS-40 70 30 M10 1.5 27 3 A40 860 6000 7 287 CAD 请求报价
FGBA-70-30-M10-SS-55 70 30 M10 1.5 27 3 A55 1140 8570 7.5 287 CAD 请求报价
FGBA-70-30-M10-SS-70 70 30 M10 1.5 27 3 A70 3380 24010 7 287 CAD 请求报价
FGBA-70-45-M10-SS-40 70 45 M10 1.5 27 3 A40 340 3810 11.25 345 CAD 请求报价
FGBA-70-45-M10-SS-55 70 45 M10 1.5 27 3 A55 635 7130 11.25 345 CAD 请求报价
FGBA-70-45-M10-SS-70 70 45 M10 1.5 27 3 A70 1170 13210 11.25 345 CAD 请求报价
FGBA-75-25-M12-SS-40 75 25 M12 1.75 37 3 A40 1760 11000 6.25 241 CAD 请求报价
FGBA-75-25-M12-SS-55 75 25 M12 1.75 37 3 A55 2075 12970 6.25 241 CAD 请求报价
FGBA-75-25-M12-SS-70 75 25 M12 1.75 37 3 A70 4000 25000 6.25 241 CAD 请求报价
FGBA-75-40-M12-SS-40 75 40 M12 1.75 37 3 A40 490 4910 10 359 CAD 请求报价
FGBA-75-40-M12-SS-55 75 40 M12 1.75 37 3 A55 700 6970 10 359 CAD 请求报价
FGBA-75-40-M12-SS-70 75 40 M12 1.75 37 3 A70 1540 15380 10 359 CAD 请求报价
FGBA-75-55-M12-SS-40 75 55 M12 1.75 37 3 A40 250 3470 13.75 477 CAD 请求报价
FGBA-75-55-M12-SS-55 75 55 M12 1.75 37 3 A55 545 7510 13.75 477 CAD 请求报价
FGBA-75-55-M12-SS-70 75 55 M12 1.75 37 3 A70 815 11240 13.75 477 CAD 请求报价
FGBA-100-40-M16-SS-40 100 40 M16 2 41 3 A40 1400 13990 10 650 CAD 请求报价
FGBA-100-40-M16-SS-55 100 40 M16 2 41 3 A55 2000 20000 10 650 CAD 请求报价
FGBA-100-40-M16-SS-70 100 40 M16 2 41 3 A70 2900 29000 10 650 CAD 请求报价
FGBA-100-55-M16-SS-40 100 55 M16 2 41 3 A40 530 7320 13.75 827 CAD 请求报价
FGBA-100-55-M16-SS-55 100 55 M16 2 41 3 A55 950 13080 13.75 827 CAD 请求报价
FGBA-100-55-M16-SS-70 100 55 M16 2 41 3 A70 1760 24260 13.75 827 CAD 请求报价
FGBA-100-75-M16-SS-40 100 75 M16 2 41 3 A40 415 7790 18.75 1063 CAD 请求报价
FGBA-100-75-M16-SS-55 100 75 M16 2 41 3 A55 515 9640 18.75 1063 CAD 请求报价
FGBA-100-75-M16-SS-70 100 75 M16 2 41 3 A70 1190 22350 18.75 1063 CAD 请求报价
FGBA-125-55-M16-SS-40 125 55 M16 2 41 3 A40 1250 17250 13.75 1342 CAD 请求报价
FGBA-125-55-M16-SS-55 125 55 M16 2 41 3 A55 1400 19260 13.75 1342 CAD 请求报价
FGBA-125-55-M16-SS-70 125 55 M16 2 41 3 A70 3010 23610 7.75 1342 CAD 请求报价
FGBA-125-75-M16-SS-40 125 75 M16 2 41 3 A40 650 12200 18.75 1611 CAD 请求报价
FGBA-125-75-M16-SS-55 125 75 M16 2 41 3 A55 1035 19440 18.75 1611 CAD 请求报价
FGBA-125-75-M16-SS-70 125 75 M16 2 41 3 A70 1160 21790 18.75 1611 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FGBA-SS
主体 NR（天然橡胶）
螺纹部 钢
三价铬酸盐处理
盖板 钢
三价铬酸盐处理

特点

  • 组装有安装用螺丝的橡胶缓冲器。易于安装到设备、装置上。
  • 两侧外螺纹型。
  • 适用于安装马达、压缩机、泵以及内置这些构件的装置等会产生振动的设备。
  • 橡胶使用环保的NR（天然橡胶）。
  • 耐热温度：80℃
  • 主体硬度有3种。可根据产品符号选择。
    请根据设备、装置所施加的载荷，参考刚性数值、最大载荷、最大挠曲量选型。
产品符号 肖氏硬度 A±5
FGBA-SS-40 40
FGBA-SS-55 55
FGBA-SS-70 70

性能值订正说明

感谢您一直以来使用NBK网站。
关于橡胶缓冲器（防振橡胶）的性能值，经过用设定成更接近实际使用条件的试验装置进行再
次试验，性能值有所变更，进行如下订正。
另外，本次变更后产品本身不变。

请参看详情
https://www.nbk1560-chn.com.cn/news/2022/20220518_3/
敬请理解。
