橡胶缓冲器 - 带螺丝（单侧内螺纹）

Rubber Bumper with Screw

FGBAS-E

安全注意事项

符号RoHS指令

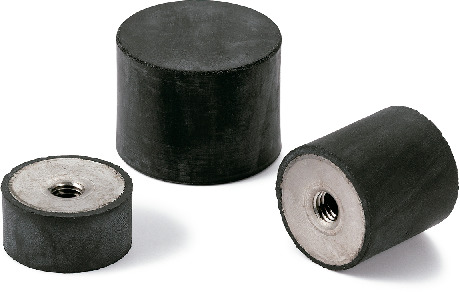

FGBAS-E橡胶缓冲器 - 带螺丝（单侧内螺纹）

形状図

FGBAS-E橡胶缓冲器 - 带螺丝（单侧内螺纹）寸法図

尺寸・CAD

选择

D
所有
8
10
15
20
25
30
40
50
60
70
75
100
125
M（粗牙）
螺纹公称直径
所有
M3
M4
M6
M8
M10
M12
M16
硬度
所有
A40
A55
A70

单位 : mm

型号 D H M（粗牙）
螺纹公称直径		 螺距 Lf t 硬度 弹簧常数
（N/mm）＊1		 最大载荷
（N）＊1		 最大挠曲量
（mm）＊1		 质量
(g)		 CAD下载 请求报价
FGBAS-8-8-M3-E-40 8 8 M3 0.5 3 1 A40 17 33 2 1 CAD 请求报价
FGBAS-8-8-M3-E-55 8 8 M3 0.5 3 1 A55 28 55 2 1 CAD 请求报价
FGBAS-8-8-M3-E-70 8 8 M3 0.5 3 1 A70 71 141 2 1 CAD 请求报价
FGBAS-8-13-M3-E-40 8 13 M3 0.5 3 1 A40 13 41 3.25 1 CAD 请求报价
FGBAS-8-13-M3-E-55 8 13 M3 0.5 3 1 A55 16 51 3.25 1 CAD 请求报价
FGBAS-8-13-M3-E-70 8 13 M3 0.5 3 1 A70 34 110 3.25 1 CAD 请求报价
FGBAS-10-10-M4-E-40 10 10 M4 0.7 4 1.2 A40 21 53 2.5 2 CAD 请求报价
FGBAS-10-10-M4-E-55 10 10 M4 0.7 4 1.2 A55 35 88 2.5 2 CAD 请求报价
FGBAS-10-10-M4-E-70 10 10 M4 0.7 4 1.2 A70 87 215 2.5 2 CAD 请求报价
FGBAS-10-15-M4-E-40 10 15 M4 0.7 4 1.2 A40 18 69 3.75 3 CAD 请求报价
FGBAS-10-15-M4-E-55 10 15 M4 0.7 4 1.2 A55 25 92 3.75 3 CAD 请求报价
FGBAS-10-15-M4-E-70 10 15 M4 0.7 4 1.2 A70 47 175 3.75 3 CAD 请求报价
FGBAS-15-15-M4-E-40 15 15 M4 0.7 4 1.4 A40 38 140 3.75 7 CAD 请求报价
FGBAS-15-15-M4-E-55 15 15 M4 0.7 4 1.4 A55 69 260 3.75 7 CAD 请求报价
FGBAS-15-15-M4-E-70 15 15 M4 0.7 4 1.4 A70 100 385 3.75 7 CAD 请求报价
FGBAS-15-20-M4-E-40 15 20 M4 0.7 4 1.4 A40 27 135 5 8 CAD 请求报价
FGBAS-15-20-M4-E-55 15 20 M4 0.7 4 1.4 A55 45 225 5 8 CAD 请求报价
FGBAS-15-20-M4-E-70 15 20 M4 0.7 4 1.4 A70 120 590 5 8 CAD 请求报价
FGBAS-20-15-M6-E-40 20 15 M6 1 6 2 A40 77 290 3.75 12 CAD 请求报价
FGBAS-20-15-M6-E-55 20 15 M6 1 6 2 A55 125 470 3.75 12 CAD 请求报价
FGBAS-20-15-M6-E-70 20 15 M6 1 6 2 A70 190 705 3.75 12 CAD 请求报价
FGBAS-20-20-M6-E-40 20 20 M6 1 6 2 A40 52 260 5 14 CAD 请求报价
FGBAS-20-20-M6-E-55 20 20 M6 1 6 2 A55 73 365 5 14 CAD 请求报价
FGBAS-20-20-M6-E-70 20 20 M6 1 6 2 A70 160 810 5 14 CAD 请求报价
FGBAS-20-25-M6-E-40 20 25 M6 1 6 2 A40 43 270 6.25 16 CAD 请求报价
FGBAS-20-25-M6-E-55 20 25 M6 1 6 2 A55 63 395 6.25 16 CAD 请求报价
FGBAS-20-25-M6-E-70 20 25 M6 1 6 2 A70 170 1055 6.25 16 CAD 请求报价
FGBAS-25-15-M6-E-40 25 15 M6 1 6 2 A40 130 485 3.75 20 CAD 请求报价
FGBAS-25-15-M6-E-55 25 15 M6 1 6 2 A55 215 795 3.75 20 CAD 请求报价
FGBAS-25-15-M6-E-70 25 15 M6 1 6 2 A70 435 1630 3.75 20 CAD 请求报价
FGBAS-25-20-M6-E-40 25 20 M6 1 6 2 A40 83 415 5 23 CAD 请求报价
FGBAS-25-20-M6-E-55 25 20 M6 1 6 2 A55 115 580 5 23 CAD 请求报价
FGBAS-25-20-M6-E-70 25 20 M6 1 6 2 A70 275 1380 5 23 CAD 请求报价
FGBAS-25-30-M6-E-40 25 30 M6 1 6 2 A40 39 290 7.5 29 CAD 请求报价
FGBAS-25-30-M6-E-55 25 30 M6 1 6 2 A55 79 590 7.5 29 CAD 请求报价
FGBAS-25-30-M6-E-70 25 30 M6 1 6 2 A70 160 1190 7.5 29 CAD 请求报价
FGBAS-30-15-M8-E-40 30 15 M8 1.25 8 2 A40 200 745 3.75 31 CAD 请求报价
FGBAS-30-15-M8-E-55 30 15 M8 1.25 8 2 A55 275 1020 3.75 31 CAD 请求报价
FGBAS-30-15-M8-E-70 30 15 M8 1.25 8 2 A70 695 2610 3.75 31 CAD 请求报价
FGBAS-30-20-M8-E-40 30 20 M8 1.25 8 2 A40 115 565 5 35 CAD 请求报价
FGBAS-30-20-M8-E-55 30 20 M8 1.25 8 2 A55 205 1010 5 35 CAD 请求报价
FGBAS-30-20-M8-E-70 30 20 M8 1.25 8 2 A70 375 1880 5 35 CAD 请求报价
FGBAS-30-30-M8-E-40 30 30 M8 1.25 8 2 A40 80 600 7.5 43 CAD 请求报价
FGBAS-30-30-M8-E-55 30 30 M8 1.25 8 2 A55 105 780 7.5 43 CAD 请求报价
FGBAS-30-30-M8-E-70 30 30 M8 1.25 8 2 A70 215 1620 7.5 43 CAD 请求报价
FGBAS-30-40-M8-E-40 30 40 M8 1.25 8 2 A40 55 550 10 51 CAD 请求报价
FGBAS-30-40-M8-E-55 30 40 M8 1.25 8 2 A55 78 780 10 51 CAD 请求报价
FGBAS-30-40-M8-E-70 30 40 M8 1.25 8 2 A70 180 1785 10 51 CAD 请求报价
FGBAS-40-20-M8-E-40 40 20 M8 1.25 8 2 A40 240 1200 5 50 CAD 请求报价
FGBAS-40-20-M8-E-55 40 20 M8 1.25 8 2 A55 500 2500 5 50 CAD 请求报价
FGBAS-40-20-M8-E-70 40 20 M8 1.25 8 2 A70 950 4750 5 50 CAD 请求报价
FGBAS-40-30-M8-E-40 40 30 M8 1.25 8 2 A40 150 1140 7.5 73 CAD 请求报价
FGBAS-40-30-M8-E-55 40 30 M8 1.25 8 2 A55 195 1480 7.5 73 CAD 请求报价
FGBAS-40-30-M8-E-70 40 30 M8 1.25 8 2 A70 375 2830 7.5 73 CAD 请求报价
FGBAS-40-40-M8-E-40 40 40 M8 1.25 8 2 A40 100 995 10 96 CAD 请求报价
FGBAS-40-40-M8-E-55 40 40 M8 1.25 8 2 A55 140 1400 10 96 CAD 请求报价
FGBAS-40-40-M8-E-70 40 40 M8 1.25 8 2 A70 315 3150 10 96 CAD 请求报价
FGBAS-50-20-M10-E-55 50 20 M10 1.5 8 2 A55 690 3460 5 111 CAD 请求报价
FGBAS-50-30-M10-E-55 50 30 M10 1.5 8 2 A55 335 2520 7.5 134 CAD 请求报价
FGBAS-50-40-M10-E-55 50 40 M10 1.5 8 2 A55 275 2760 10 157 CAD 请求报价
FGBAS-50-50-M10-E-55 50 50 M10 1.5 8 2 A55 215 2700 12.5 196 CAD 请求报价
FGBAS-60-30-M10-E-55 60 30 M10 1.5 8 2 A55 715 5370 7.5 186 CAD 请求报价
FGBAS-60-40-M10-E-55 60 40 M10 1.5 8 2 A55 355 3540 10 217 CAD 请求报价
FGBAS-60-50-M10-E-55 60 50 M10 1.5 8 2 A55 265 3300 12.5 228 CAD 请求报价
FGBAS-70-30-M10-E-55 70 30 M10 1.5 8 3 A55 955 7170 7.5 230 CAD 请求报价
FGBAS-70-40-M10-E-55 70 40 M10 1.5 8 3 A55 630 6280 10 268 CAD 请求报价
FGBAS-70-55-M10-E-55 70 55 M10 1.5 8 3 A55 420 5770 13.75 325 CAD 请求报价
FGBAS-75-30-M12-E-55 75 30 M12 1.75 11 3 A55 1050 7890 7.5 252 CAD 请求报价
FGBAS-75-40-M12-E-55 75 40 M12 1.75 11 3 A55 670 6680 10 329 CAD 请求报价
FGBAS-75-50-M12-E-55 75 50 M12 1.75 11 3 A55 445 5570 12.5 406 CAD 请求报价
FGBAS-100-40-M16-E-55 100 40 M16 2 14 3 A55 1210 12110 10 613 CAD 请求报价
FGBAS-100-50-M16-E-55 100 50 M16 2 14 3 A55 1120 14040 12.5 803 CAD 请求报价
FGBAS-100-60-M16-E-55 100 60 M16 2 14 3 A55 865 12950 15 983 CAD 请求报价
FGBAS-125-55-M16-E-55 125 55 M16 2 14 3 A55 1810 23790 13.25 1011 CAD 请求报价
FGBAS-125-75-M16-E-55 125 75 M16 2 14 3 A55 1070 20120 18.75 1333 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FGBAS-E
主体 NR（天然橡胶）
螺纹部 相当于SUS304
盖板 相当于SUS304

特点

  • 组装有安装用螺丝的橡胶缓冲器。易于安装到设备、装置上。
  • 单侧内螺纹型。螺纹部和盖板采用不锈钢制。
  • 除了用于吸收冲击及减振，还适于支撑设备、装置、传送带终端部的缓冲材以及缓和冲击音。
  • 橡胶使用环保的NR（天然橡胶）。
  • 耐热温度：80℃
  • 主体硬度有3种。可根据产品符号选择。
    请根据设备、装置所施加的载荷，参考刚性数值、最大载荷、最大挠曲量选型。
产品符号 肖氏硬度 A±5
FGBAS-E-40 40
FGBAS-E-55 55
FGBAS-E-70 70

性能值订正说明

感谢您一直以来使用NBK网站。
关于橡胶缓冲器（防振橡胶）的性能值，经过用设定成更接近实际使用条件的试验装置进行再
次试验，性能值有所变更，进行如下订正。
另外，本次变更后产品本身不变。

请参看详情
https://www.nbk1560-chn.com.cn/news/2022/20220518_3/
敬请理解。
