橡胶缓冲器 - 带螺丝 - 圆锥形（内螺纹）

Rubber Bumper with Screw

FGBB-E

安全注意事项

符号RoHS指令

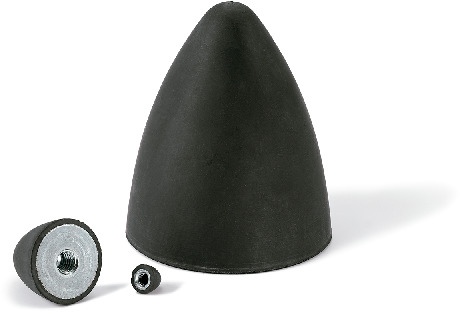

FGBB-E橡胶缓冲器 - 带螺丝 - 圆锥形（内螺纹）

形状図

FGBB-E橡胶缓冲器 - 带螺丝 - 圆锥形（内螺纹）寸法図

尺寸・CAD

选择

D
所有
10
20
25
30
35
50
70
75
M（粗牙）
螺纹公称直径
所有
M5
M6
M8
M10
M12
硬度
所有
A40
A55
A70

单位 : mm

型号 D H M（粗牙）
螺纹公称直径		 螺距 Lf t 硬度 弹簧常数
（N/mm） ＊1		 最大载荷
（N） ＊1		 最大挠曲量
（mm） ＊1		 质量
(g)		 CAD下载 请求报价
FGBB-10-10-M5-E-40 10 10 M5 0.8 5 1.2 A40 14 46 3 1 CAD 请求报价
FGBB-10-10-M5-E-55 10 10 M5 0.8 5 1.2 A55 20 59 3 1 CAD 请求报价
FGBB-10-10-M5-E-70 10 10 M5 0.8 5 1.2 A70 40 113 3 1 CAD 请求报价
FGBB-20-15-M6-E-40 20 15 M6 1 6 2 A40 30 130 4 7 CAD 请求报价
FGBB-20-15-M6-E-55 20 15 M6 1 6 2 A55 49 195 4 7 CAD 请求报价
FGBB-20-15-M6-E-70 20 15 M6 1 6 2 A70 78 320 4 7 CAD 请求报价
FGBB-20-24-M6-E-40 20 24 M6 1 6 2 A40 14 82 6 9 CAD 请求报价
FGBB-20-24-M6-E-55 20 24 M6 1 6 2 A55 22 130 6 9 CAD 请求报价
FGBB-20-24-M6-E-70 20 24 M6 1 6 2 A70 55 330 6 9 CAD 请求报价
FGBB-25-20-M6-E-40 25 20 M6 1 6 2 A40 16 84 5 12 CAD 请求报价
FGBB-25-20-M6-E-55 25 20 M6 1 6 2 A55 38 190 5 12 CAD 请求报价
FGBB-25-20-M6-E-70 25 20 M6 1 6 2 A70 96 495 5 12 CAD 请求报价
FGBB-30-30-M8-E-40 30 30 M8 1.25 8 2 A40 25 190 7.5 27 CAD 请求报价
FGBB-30-30-M8-E-55 30 30 M8 1.25 8 2 A55 35 260 7.5 27 CAD 请求报价
FGBB-30-30-M8-E-70 30 30 M8 1.25 8 2 A70 84 630 7.5 27 CAD 请求报价
FGBB-30-36-M8-E-40 30 36 M8 1.25 8 2 A40 20 180 9 26 CAD 请求报价
FGBB-30-36-M8-E-55 30 36 M8 1.25 8 2 A55 36 320 9 26 CAD 请求报价
FGBB-30-36-M8-E-70 30 36 M8 1.25 8 2 A70 72 650 9 26 CAD 请求报价
FGBB-35-40-M8-E-40 35 40 M8 1.25 8 2 A40 26 260 10 30 CAD 请求报价
FGBB-35-40-M8-E-55 35 40 M8 1.25 8 2 A55 30 300 10 30 CAD 请求报价
FGBB-35-40-M8-E-70 35 40 M8 1.25 8 2 A70 63 630 10 30 CAD 请求报价
FGBB-50-50-M10-E-40 50 50 M10 1.5 10 2 A40 54 675 12.5 98 CAD 请求报价
FGBB-50-50-M10-E-55 50 50 M10 1.5 10 2 A55 78 970 12.5 98 CAD 请求报价
FGBB-50-50-M10-E-70 50 50 M10 1.5 10 2 A70 90 1120 12.5 98 CAD 请求报价
FGBB-50-61-M8-E-40 50 61 M8 1.25 8 2 A40 32 490 15.25 114 CAD 请求报价
FGBB-50-61-M8-E-55 50 61 M8 1.25 8 2 A55 39 600 15.25 114 CAD 请求报价
FGBB-50-61-M8-E-70 50 61 M8 1.25 8 2 A70 100 1520 15.25 114 CAD 请求报价
FGBB-50-68-M10-E-40 50 68 M10 1.5 10 2 A40 52 890 17 124 CAD 请求报价
FGBB-50-68-M10-E-55 50 68 M10 1.5 10 2 A55 52 890 17 124 CAD 请求报价
FGBB-50-68-M10-E-70 50 68 M10 1.5 10 2 A70 115 1950 17 124 CAD 请求报价
FGBB-70-58-M12-E-40 70 58 M12 1.75 12 3 A40 82 1150 14 196 CAD 请求报价
FGBB-70-58-M12-E-55 70 58 M12 1.75 12 3 A55 110 1520 14 196 CAD 请求报价
FGBB-70-58-M12-E-70 70 58 M12 1.75 12 3 A70 140 1990 14 196 CAD 请求报价
FGBB-75-89-M12-E-40 75 89 M12 1.75 12 3 A40 66 1330 20 345 CAD 请求报价
FGBB-75-89-M12-E-55 75 89 M12 1.75 12 3 A55 98 1960 20 345 CAD 请求报价
FGBB-75-89-M12-E-70 75 89 M12 1.75 12 3 A70 125 2540 20 345 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FGBB-E
主体 NR（天然橡胶）
螺纹部 钢
三价铬酸盐处理
盖板 钢
三价铬酸盐处理

特点

  • 组装有安装用螺丝的橡胶缓冲器。易于安装到设备、装置上。
  • 单侧内螺纹型。
  • 除了用于吸收冲击及减振，还适于支撑设备、装置、传送带终端部的缓冲材以及缓和冲击音。
  • 抛物线形状的缓冲器会产生递增式的弹力，具有稳定吸收冲击及减振的性能。
  • 橡胶使用环保的NR（天然橡胶）。
  • 耐热温度：80℃
  • 主体硬度有3种。可根据产品符号选择。
    请根据设备、装置所施加的载荷，参考刚性数值、最大载荷、最大挠曲量选型。
产品符号 肖氏硬度 A±5
FGBB-E-40 40
FGBB-E-55 55
FGBB-E-70 70

性能值订正说明

感谢您一直以来使用NBK网站。
关于橡胶缓冲器（防振橡胶）的性能值，经过用设定成更接近实际使用条件的试验装置进行再
次试验，性能值有所变更，进行如下订正。
另外，本次变更后产品本身不变。

请参看详情
https://www.nbk1560-chn.com.cn/news/2022/20220518_3/
敬请理解。
