形状図
单位 : mm
| 型号 | D | H | M（粗牙） 螺纹公称直径 |
螺距 | Lf | t | 硬度 | 弹簧常数 （N/mm） ＊1 |
最大载荷 （N） ＊1 |
最大挠曲量 （mm） ＊1 |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGBB-75-89-M12-E-55 | 75 | 89 | M12 | 1.75 | 12 | 3 | A55 | 98 | 1960 | 20 | 345 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
材质、表面处理
| FGBB-E | |
|---|---|
| 主体 | NR（天然橡胶） |
| 螺纹部 | 钢 三价铬酸盐处理 |
| 盖板 | 钢 三价铬酸盐处理 |
特点

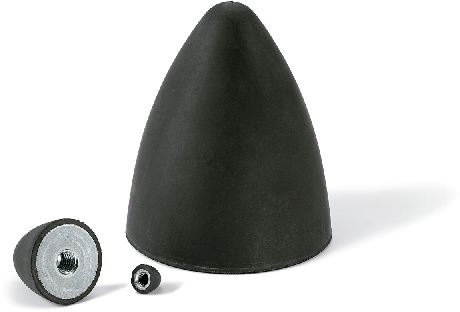

- 组装有安装用螺丝的橡胶缓冲器。易于安装到设备、装置上。
- 单侧内螺纹型。
- 除了用于吸收冲击及减振，还适于支撑设备、装置、传送带终端部的缓冲材以及缓和冲击音。
- 抛物线形状的缓冲器会产生递增式的弹力，具有稳定吸收冲击及减振的性能。
- 橡胶使用环保的NR（天然橡胶）。
- 耐热温度：80℃
- 主体硬度有3种。可根据产品符号选择。
请根据设备、装置所施加的载荷，参考刚性数值、最大载荷、最大挠曲量选型。
| 产品符号 | 肖氏硬度 A±5 |
|---|---|
| FGBB-E-40 | 40 |
| FGBB-E-55 | 55 |
| FGBB-E-70 | 70 |
性能值订正说明
感谢您一直以来使用NBK网站。关于橡胶缓冲器（防振橡胶）的性能值，经过用设定成更接近实际使用条件的试验装置进行再
次试验，性能值有所变更，进行如下订正。
另外，本次变更后产品本身不变。
请参看详情
https://www.nbk1560-chn.com.cn/news/2022/20220518_3/
敬请理解。
