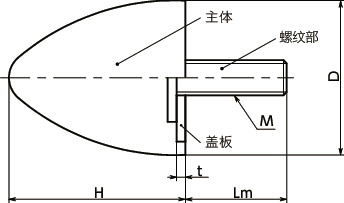

形状図
尺寸・CAD
单位 : mm
| 型号 | D | H | M（粗牙） 螺纹公称直径 |
螺距 | Lm | t | 硬度 | 弹簧常数 （N/mm）＊1 |
最大载荷 （N）＊1 |
最大挠曲量 （mm）＊1 |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGBBS-10-10-M5-S-55 | 10 | 10 | M5 | 0.8 | 12 | 1.2 | A55 | 20 | 59 | 3 | 2 | CAD | 请求报价 |
| FGBBS-20-15-M6-S-55 | 20 | 15 | M6 | 1 | 18 | 2 | A55 | 49 | 195 | 4 | 9 | CAD | 请求报价 |
| FGBBS-20-24-M6-S-55 | 20 | 24 | M6 | 1 | 18 | 2 | A55 | 22 | 130 | 6 | 11 | CAD | 请求报价 |
| FGBBS-25-20-M6-S-55 | 25 | 20 | M6 | 1 | 18 | 2 | A55 | 38 | 190 | 5 | 16 | CAD | 请求报价 |
| FGBBS-30-30-M8-S-55 | 30 | 30 | M8 | 1.25 | 18 | 2 | A55 | 35 | 260 | 7.5 | 29 | CAD | 请求报价 |
| FGBBS-30-36-M8-S-55 | 30 | 36 | M8 | 1.25 | 20 | 2 | A55 | 36 | 320 | 9 | 32 | CAD | 请求报价 |
| FGBBS-35-40-M8-S-55 | 35 | 40 | M8 | 1.25 | 23 | 2 | A55 | 30 | 300 | 10 | 45 | CAD | 请求报价 |
| FGBBS-50-50-M10-S-55 | 50 | 50 | M10 | 1.5 | 28 | 2 | A55 | 78 | 970 | 12.5 | 105 | CAD | 请求报价 |
| FGBBS-50-61-M8-S-55 | 50 | 61 | M8 | 1.25 | 28 | 2 | A55 | 39 | 600 | 15.25 | 114 | CAD | 请求报价 |
| FGBBS-50-68-M10-S-55 | 50 | 68 | M10 | 1.5 | 28 | 2 | A55 | 52 | 890 | 17 | 131 | CAD | 请求报价 |
| FGBBS-70-58-M12-S-55 | 70 | 58 | M12 | 1.75 | 37 | 3 | A55 | 110 | 1520 | 14 | 212 | CAD | 请求报价 |
| FGBBS-75-89-M12-S-55 | 75 | 89 | M12 | 1.75 | 37 | 3 | A55 | 98 | 1960 | 20 | 374 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
材质、表面处理
| FGBBS-S | |
|---|---|
| 主体 | NR（天然橡胶） |
| 螺纹部 | 相当于SUS304 |
| 盖板 | 相当于SUS304 |
特点

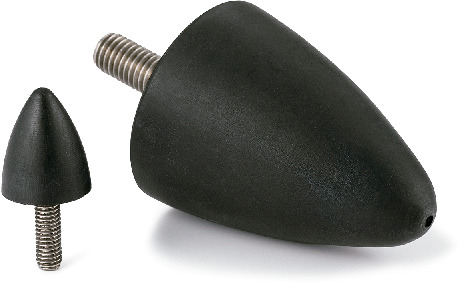

- 组装有安装用螺丝的橡胶缓冲器。易于安装到设备、装置上。
- 单侧外螺纹型。螺纹部和盖板采用不锈钢制。
- 除了用于吸收冲击及减振，还适于支撑设备、装置、传送带终端部的缓冲材以及缓和冲击音。
- 抛物线形状的缓冲器会产生递增式的弹力，具有稳定吸收冲击及减振的性能。
- 橡胶使用环保的NR（天然橡胶）。
- 耐热温度：80℃
性能值订正说明
感谢您一直以来使用NBK网站。关于橡胶缓冲器（防振橡胶）的性能值，经过用设定成更接近实际使用条件的试验装置进行再
次试验，性能值有所变更，进行如下订正。
另外，本次变更后产品本身不变。
请参看详情
https://www.nbk1560-chn.com.cn/news/2022/20220518_3/
敬请理解。
