形状図
尺寸・CAD
单位 : mm
| 型号 | D | H | d | d1 | t | 硬度 | 弹簧常数 （N/mm）＊1 |
最大载荷 （N）＊1 |
最大挠曲量 （mm）＊1 |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGBCS-16-8-4-40 | 16 | 8 | 4.3 | 8 | 1 | A40 | 75 | 150 | 2 | 2 | CAD | 请求报价 |
| FGBCS-16-8-4-55 | 16 | 8 | 4.3 | 8 | 1 | A55 | 140 | 280 | 2 | 2 | CAD | 请求报价 |
| FGBCS-16-8-4-70 | 16 | 8 | 4.3 | 8 | 1 | A70 | 223 | 445 | 2 | 2 | CAD | 请求报价 |
| FGBCS-20-10-5-40 | 20 | 10 | 5.3 | 9.5 | 1.2 | A40 | 89 | 223 | 2.5 | 4 | CAD | 请求报价 |
| FGBCS-20-10-5-55 | 20 | 10 | 5.3 | 9.5 | 1.2 | A55 | 148 | 370 | 2.5 | 4 | CAD | 请求报价 |
| FGBCS-20-10-5-70 | 20 | 10 | 5.3 | 9.5 | 1.2 | A70 | 240 | 600 | 2.5 | 4 | CAD | 请求报价 |
| FGBCS-25-12-6-40 | 25 | 12 | 6.4 | 11 | 1.6 | A40 | 113 | 340 | 3 | 7 | CAD | 请求报价 |
| FGBCS-25-12-6-55 | 25 | 12 | 6.4 | 11 | 1.6 | A55 | 210 | 630 | 3 | 7 | CAD | 请求报价 |
| FGBCS-25-12-6-70 | 25 | 12 | 6.4 | 11 | 1.6 | A70 | 317 | 950 | 3 | 7 | CAD | 请求报价 |
| FGBCS-35-16-8-40 | 35 | 16 | 8.4 | 14 | 2 | A40 | 175 | 700 | 4 | 20 | CAD | 请求报价 |
| FGBCS-35-16-8-55 | 35 | 16 | 8.4 | 14 | 2 | A55 | 345 | 1380 | 4 | 20 | CAD | 请求报价 |
| FGBCS-35-16-8-70 | 35 | 16 | 8.4 | 14 | 2 | A70 | 599 | 2395 | 4 | 20 | CAD | 请求报价 |
| FGBCS-42-20-8-40 | 42 | 20 | 8.4 | 17.5 | 2 | A40 | 220 | 1100 | 5 | 35 | CAD | 请求报价 |
| FGBCS-42-20-8-55 | 42 | 20 | 8.4 | 17.5 | 2 | A55 | 360 | 1800 | 5 | 35 | CAD | 请求报价 |
| FGBCS-42-20-8-70 | 42 | 20 | 8.4 | 17.5 | 2 | A70 | 668 | 3340 | 5 | 35 | CAD | 请求报价 |
| FGBCS-42-20-10-40 | 42 | 20 | 10.5 | 17.5 | 2.5 | A40 | 220 | 1100 | 5 | 35 | CAD | 请求报价 |
| FGBCS-42-20-10-55 | 42 | 20 | 10.5 | 17.5 | 2.5 | A55 | 360 | 1800 | 5 | 35 | CAD | 请求报价 |
| FGBCS-42-20-10-70 | 42 | 20 | 10.5 | 17.5 | 2.5 | A70 | 668 | 3340 | 5 | 35 | CAD | 请求报价 |
| FGBCS-56-24-8-40 | 56 | 24 | 8.4 | 19.5 | 2 | A40 | 333 | 2000 | 6 | 77 | CAD | 请求报价 |
| FGBCS-56-24-8-55 | 56 | 24 | 8.4 | 19.5 | 2 | A55 | 577 | 3460 | 6 | 77 | CAD | 请求报价 |
| FGBCS-56-24-8-70 | 56 | 24 | 8.4 | 19.5 | 2 | A70 | 1000 | 6000 | 6 | 77 | CAD | 请求报价 |
| FGBCS-56-24-12-40 | 56 | 24 | 13 | 19.5 | 3 | A40 | 333 | 2000 | 6 | 76 | CAD | 请求报价 |
| FGBCS-56-24-12-55 | 56 | 24 | 13 | 19.5 | 3 | A55 | 577 | 3460 | 6 | 76 | CAD | 请求报价 |
| FGBCS-56-24-12-70 | 56 | 24 | 13 | 19.5 | 3 | A70 | 1000 | 6000 | 6 | 76 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
材质、表面处理
| FGBCS | |
|---|---|
| 主体 | NR（天然橡胶） |
| 垫圈 | 相当于SUS304 |
特点

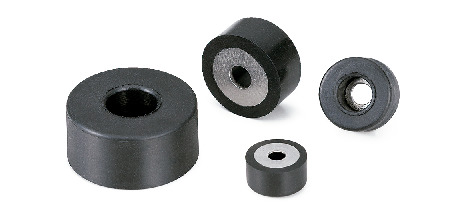

- 组装有垫圈的橡胶缓冲器。可使用市售的内六角螺栓安装到设备、装置上。
- 除了用于吸收冲击及减振，还适于支撑设备、装置、传送带终端部的缓冲材以及缓和冲击音。
- 橡胶使用环保的NR（天然橡胶）。
- 耐热温度：80℃
- 主体硬度有3种。可根据产品符号选择。
请根据设备、装置所施加的载荷，参考刚性数值、最大载荷、最大挠曲量选型。
| 产品符号 | 肖氏硬度 A±5 |
|---|---|
| FGBCS-40 | 40 |
| FGBCS-55 | 55 |
| FGBCS-70 | 70 |
