形状図
单位 : mm
| 型号 | D | H | d | d1 | t | 硬度 | 弹簧常数 （N/mm）＊1 |
最大载荷 （N）＊1 |
最大挠曲量 （mm）＊1 |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGBCS-25-12-6-55 | 25 | 12 | 6.4 | 11 | 1.6 | A55 | 210 | 630 | 3 | 7 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
材质、表面处理
| FGBCS | |
|---|---|
| 主体 | NR（天然橡胶） |
| 垫圈 | 相当于SUS304 |
特点

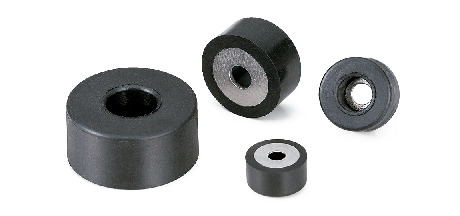

- 组装有垫圈的橡胶缓冲器。可使用市售的内六角螺栓安装到设备、装置上。
- 除了用于吸收冲击及减振，还适于支撑设备、装置、传送带终端部的缓冲材以及缓和冲击音。
- 橡胶使用环保的NR（天然橡胶）。
- 耐热温度：80℃
- 主体硬度有3种。可根据产品符号选择。
请根据设备、装置所施加的载荷，参考刚性数值、最大载荷、最大挠曲量选型。
| 产品符号 | 肖氏硬度 A±5 |
|---|---|
| FGBCS-40 | 40 |
| FGBCS-55 | 55 |
| FGBCS-70 | 70 |
