形状図
单位 : mm
| 型号 | D | H | M（粗牙） 螺纹公称直径 |
螺距 | Lf | d | t | 硬度 | 弹簧常数 （N/mm）＊1 |
最大载荷 （N）＊1 |
最大挠曲量 （mm）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGBDS-25-M6-E-55-NBR | 25 | 20.5 | M6 | 1 | 6 | 16.5 | 2 | A55 | 82 | 430 | 5.25 | 15 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
材质、表面处理
| FGBDS-E-NBR | |
|---|---|
| 主体 | NBR橡胶 肖氏硬度A55±5 |
| 螺纹部 | SUS304 |
| 盖板 | SUS304 |
特点

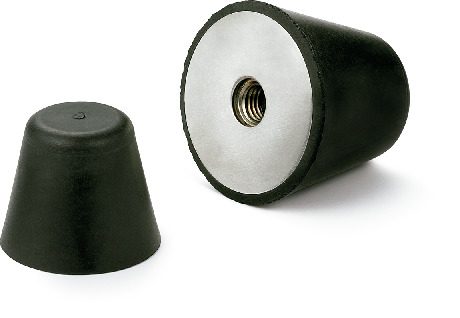

- 组装有安装用螺丝的橡胶缓冲器。便于安装至装置及机械。
- 单侧内螺纹型。螺纹部采用不锈钢制。
- 橡胶使用NBR。
- 适用于吸收冲击、减振的用途。
