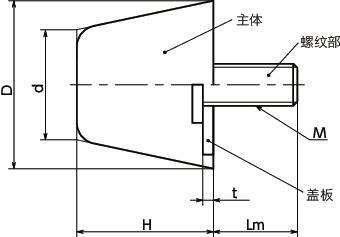

形状図
尺寸・CAD
单位 : mm
| 型号 | D | H | M（粗牙） 螺纹公称直径 |
螺距 | d | Lm | t | 硬度 | 弹簧常数 （N/mm）＊1 |
最大载荷 （N）＊1 |
最大挠曲量 （mm）＊1 |
质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGBDS-32-M8-10-S-55-SI | 32 | 26 | M8 | 1.25 | 21 | 10 | 2 | A55 | 117 | 760 | 6.5 | 30 | SG | CAD | 请求报价 |
| FGBDS-32-M8-10-S-55-SI-BL | 32 | 26 | M8 | 1.25 | 21 | 10 | 2 | A55 | 117 | 760 | 6.5 | 30 | BL | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
材质、表面处理
| FGBDS-S-SI | |
|---|---|
| 主体 | 硅橡胶 肖氏硬度A55±5 |
| 螺纹部 | SUS304 |
| 盖板 | SUS304 |
特点

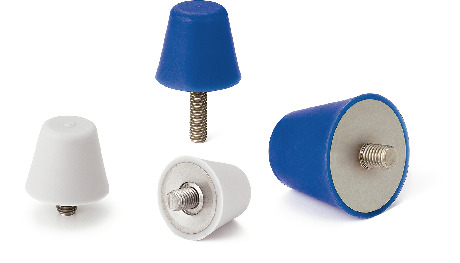

- 组装有安装用螺丝的橡胶缓冲器。便于安装至装置及机械。
- 单侧外螺纹型。螺纹部采用不锈钢制。
- 还使用了符合美国食品药品监督管理局（FDA）标准的硅橡胶。适用于食品机械、医药品机械等吸收冲击、减振的用途。
- 耐热性、耐老化性优良。
- 耐热温度：200℃
-
分为2种颜色。可根据型号的末尾符号进行选择。
无末尾符号----灰
末尾符号BL----蓝
