形状図
单位 : mm
| 型号 | D | H | d | M（粗牙） 螺纹公称直径 |
螺距 | Lf | 硬度 | 弹簧常数 （N/mm）＊1 |
最大载荷 （N）＊1 |
最大挠曲量 （mm）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGBE-75-40-60-M12-EE-70 | 75 | 40 | 60 | M12 | 1.75 | 12 | A70 | 494 | 4942 | 10 | 326 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
材质、表面处理
| FGBE-EE | |
|---|---|
| 主体 | NR（天然橡胶） |
| 螺纹部 | 钢 三价铬酸盐处理 |
| 盖板 | 钢 三价铬酸盐处理 |
特点

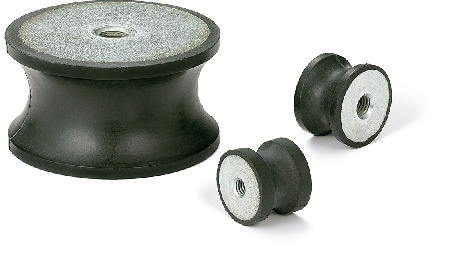

- 组装有安装用螺丝的橡胶缓冲器。便于安装至装置及机械。
- 两侧内螺纹型。螺纹部采用钢制。
- 橡胶使用环保的NR（天然橡胶）。
- 适用于安装马达、压缩机、泵等会产生振动的设备。
- 施加载荷时，橡胶不会超过直径膨胀，因此可节省安装部空间。
- 主体硬度有3种。可根据产品符号选择。
| 产品符号 | 肖氏硬度 A±5 |
|---|---|
| FGBE-EE-40 | 40 |
| FGBE-EE-55 | 55 |
| FGBE-EE-70 | 70 |
