橡胶缓冲器 - 带螺丝 - 缩颈形（单侧内螺纹、单侧外螺纹）

Rubber Bumper with Screw

FGBE-ES

安全注意事项

符号RoHS指令

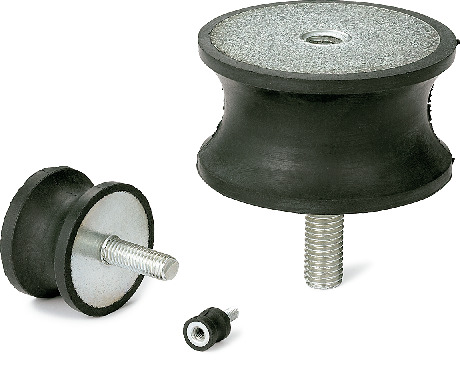

FGBE-ES橡胶缓冲器 - 带螺丝 - 缩颈形（单侧内螺纹、单侧外螺纹）

形状図

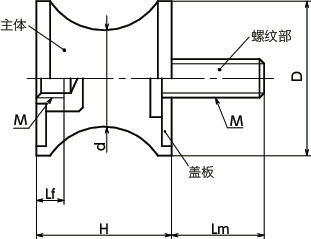

FGBE-ES橡胶缓冲器 - 带螺丝 - 缩颈形（单侧内螺纹、单侧外螺纹）寸法図

尺寸・CAD

选择

D
所有
10
15
20
25
30
40
50
75
M（粗牙）
螺纹公称直径
所有
M4
M6
M8
M10
M12
硬度
所有
A40
A55
A70

单位 : mm

型号 D H d M（粗牙）
螺纹公称直径		 螺距 Lm Lf 硬度 弹簧常数＊1
(N/mm)		 最大载荷＊1
(N)		 最大挠曲量＊1
(mm)		 质量
（g）		 CAD下载 请求报价
FGBE-10-10-8-M4-ES-40 10 10 8 M4 0.7 10 4 A40 19 47 2.5 3 CAD 请求报价
FGBE-10-10-8-M4-ES-55 10 10 8 M4 0.7 10 4 A55 35 88 2.5 3 CAD 请求报价
FGBE-10-10-8-M4-ES-70 10 10 8 M4 0.7 10 4 A70 50 124 2.5 3 CAD 请求报价
FGBE-15-15-12-M4-ES-40 15 15 12 M4 0.7 10 4 A40 35 132 3.75 6 CAD 请求报价
FGBE-15-15-12-M4-ES-55 15 15 12 M4 0.7 10 4 A55 38 142 3.75 6 CAD 请求报价
FGBE-15-15-12-M4-ES-70 15 15 12 M4 0.7 10 4 A70 51 191 3.75 6 CAD 请求报价
FGBE-20-15-14-M6-ES-40 20 15 14 M6 1 18 6 A40 74 278 3.75 14 CAD 请求报价
FGBE-20-15-14-M6-ES-55 20 15 14 M6 1 18 6 A55 96 360 3.75 14 CAD 请求报价
FGBE-20-15-14-M6-ES-70 20 15 14 M6 1 18 6 A70 114 429 3.75 14 CAD 请求报价
FGBE-20-20-16-M6-ES-40 20 20 16 M6 1 18 6 A40 50 252 5 17 CAD 请求报价
FGBE-20-20-16-M6-ES-55 20 20 16 M6 1 18 6 A55 61 305 5 17 CAD 请求报价
FGBE-20-20-16-M6-ES-70 20 20 16 M6 1 18 6 A70 79 396 5 17 CAD 请求报价
FGBE-25-20-20-M6-ES-40 25 20 20 M6 1 18 6 A40 139 695 5 24 CAD 请求报价
FGBE-25-20-20-M6-ES-55 25 20 20 M6 1 18 6 A55 224 1119 5 24 CAD 请求报价
FGBE-25-20-20-M6-ES-70 25 20 20 M6 1 18 6 A70 343 1713 5 24 CAD 请求报价
FGBE-30-20-22-M8-ES-40 30 20 22 M8 1.25 20 8 A40 131 655 5 36 CAD 请求报价
FGBE-30-20-22-M8-ES-55 30 20 22 M8 1.25 20 8 A55 173 863 5 36 CAD 请求报价
FGBE-30-20-22-M8-ES-70 30 20 22 M8 1.25 20 8 A70 254 1272 5 36 CAD 请求报价
FGBE-40-25-30-M8-ES-40 40 25 30 M8 1.25 23 8 A40 383 2392 6.25 67 CAD 请求报价
FGBE-40-25-30-M8-ES-55 40 25 30 M8 1.25 23 8 A55 510 3188 6.25 67 CAD 请求报价
FGBE-40-25-30-M8-ES-70 40 25 30 M8 1.25 23 8 A70 709 4432 6.25 67 CAD 请求报价
FGBE-40-30-33-M8-ES-40 40 30 33 M8 1.25 23 8 A40 115 861 7.5 71 CAD 请求报价
FGBE-40-30-33-M8-ES-55 40 30 33 M8 1.25 23 8 A55 157 1178 7.5 71 CAD 请求报价
FGBE-40-30-33-M8-ES-70 40 30 33 M8 1.25 23 8 A70 292 2191 7.5 71 CAD 请求报价
FGBE-50-30-42-M10-ES-40 50 30 42 M10 1.5 28 10 A40 189 1420 7.5 112 CAD 请求报价
FGBE-50-30-42-M10-ES-55 50 30 42 M10 1.5 28 10 A55 263 1975 7.5 112 CAD 请求报价
FGBE-50-30-42-M10-ES-70 50 30 42 M10 1.5 28 10 A70 393 2945 7.5 112 CAD 请求报价
FGBE-75-40-60-M12-ES-40 75 40 60 M12 1.75 37 12 A40 261 2605 10 335 CAD 请求报价
FGBE-75-40-60-M12-ES-55 75 40 60 M12 1.75 37 12 A55 392 3922 10 335 CAD 请求报价
FGBE-75-40-60-M12-ES-70 75 40 60 M12 1.75 37 12 A70 701 7005 10 335 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FGBE-ES
主体 NR（天然橡胶）
螺纹部 钢
三价铬酸盐处理
盖板 钢
三价铬酸盐处理

特点

  • 组装有安装用螺丝的橡胶缓冲器。便于安装至装置及机械。
  • 单侧内螺纹、单侧外螺纹型。螺纹部采用钢制。
  • 橡胶使用环保的NR（天然橡胶）。
  • 适用于安装马达、压缩机、泵等会产生振动的设备。
  • 施加载荷时，橡胶不会超过直径膨胀，因此可节省安装部空间。
  • 主体硬度有3种。可根据产品符号选择。
产品符号 肖氏硬度 A±5
FGBE-ES-40 40
FGBE-ES-55 55
FGBE-ES-70 70
