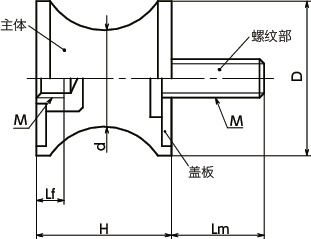

形状図
单位 : mm
| 型号 | D | H | d | M（粗牙） 螺纹公称直径 |
螺距 | Lm | Lf | 硬度 | 弹簧常数 （N/mm）＊1 |
最大载荷 （N）＊1 |
最大挠曲量 （mm）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGBES-10-10-8-M4-ES-55 | 10 | 10 | 8 | M4 | 0.7 | 10 | 4 | A55 | 35 | 88 | 2.5 | 3 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
材质、表面处理
| FGBES-ES | |
|---|---|
| 主体 | NR（天然橡胶） 肖氏硬度A55±5 |
| 螺纹部 | SUS304 |
| 盖板 | SUS304 |
特点

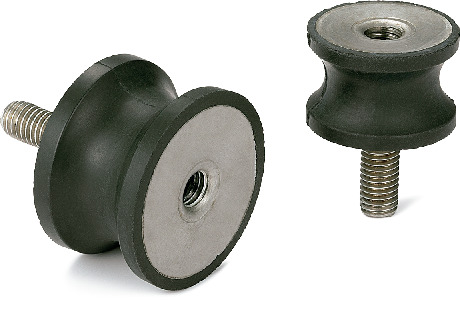

- 组装有安装用螺丝的橡胶缓冲器。便于安装至装置及机械。
- 单侧内螺纹、单侧外螺纹型。螺纹部采用不锈钢制。
- 橡胶使用环保的NR（天然橡胶）。
- 适用于安装马达、压缩机、泵等会产生振动的设备。
- 施加载荷时，橡胶不会超过直径膨胀，因此可节省安装部空间。
