形状図
尺寸・CAD
单位 : mm
| 型号 | D | H | d | M（粗牙） 螺纹公称直径 |
螺距 | Lm | 硬度 | 弹簧常数 （N/mm）＊1 |
最大载荷 （N）＊1 |
最大挠曲量 （mm）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGBES-10-10-8-M4-SS-55 | 10 | 10 | 8 | M4 | 0.7 | 10 | A55 | 28 | 69 | 2.5 | 3 | CAD | 请求报价 |
| FGBES-15-15-12-M4-SS-55 | 15 | 15 | 12 | M4 | 0.7 | 10 | A55 | 43 | 163 | 3.75 | 7 | CAD | 请求报价 |
| FGBES-20-15-14-M6-SS-55 | 20 | 15 | 14 | M6 | 1 | 18 | A55 | 73 | 273 | 3.75 | 18 | CAD | 请求报价 |
| FGBES-20-20-16-M6-SS-55 | 20 | 20 | 16 | M6 | 1 | 18 | A55 | 46 | 231 | 5 | 18 | CAD | 请求报价 |
| FGBES-25-20-20-M6-SS-55 | 25 | 20 | 20 | M6 | 1 | 18 | A55 | 180 | 902 | 5 | 28 | CAD | 请求报价 |
| FGBES-30-20-22-M8-SS-55 | 30 | 20 | 22 | M8 | 1.25 | 20 | A55 | 217 | 1087 | 5 | 45 | CAD | 请求报价 |
| FGBES-40-25-30-M8-SS-55 | 40 | 25 | 30 | M8 | 1.25 | 23 | A55 | 389 | 2430 | 6.25 | 73 | CAD | 请求报价 |
| FGBES-40-30-33-M8-SS-55 | 40 | 30 | 33 | M8 | 1.25 | 23 | A55 | 250 | 1873 | 7.5 | 79 | CAD | 请求报价 |
| FGBES-50-30-42-M10-SS-55 | 50 | 30 | 42 | M10 | 1.5 | 28 | A55 | 203 | 1523 | 7.5 | 135 | CAD | 请求报价 |
| FGBES-75-40-60-M12-SS-55 | 75 | 40 | 60 | M12 | 1.75 | 37 | A55 | 361 | 3610 | 10 | 360 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
材质、表面处理
| FGBES-SS | |
|---|---|
| 主体 | NR（天然橡胶） 肖氏硬度A55±5 |
| 螺纹部 | SUS304 |
| 盖板 | SUS304 |
特点

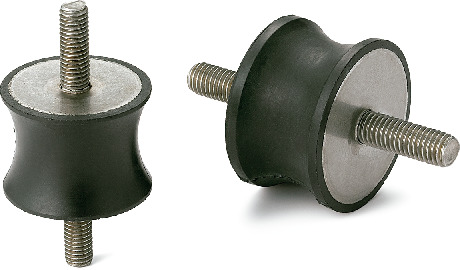

- 组装有安装用螺丝的橡胶缓冲器。便于安装至装置及机械。
- 两侧外螺纹型。螺纹部采用不锈钢制。
- 橡胶使用环保的NR（天然橡胶）。
- 适用于安装马达、压缩机、泵等会产生振动的设备。
- 施加载荷时，橡胶不会超过直径膨胀，因此可节省安装部空间。
