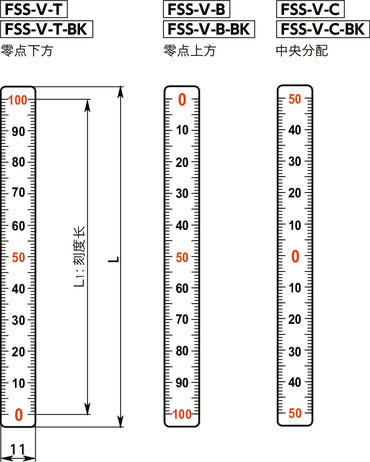

形状図
FSS-V（背景色：银色）的0和50的倍数为红色。
FSS-V-BK（背景色：黑）的数字全部为银色。
尺寸・CAD
单位 : mm
| 型号 | L | L1 | 读取方向 | 质量（g） | 背景色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| FSS-100V-T | 108 | 100 | 零点下方 | 0.5 | SG | CAD | 请求报价 |
| FSS-200V-T | 208 | 200 | 零点下方 | 1 | SG | CAD | 请求报价 |
| FSS-300V-T | 308 | 300 | 零点下方 | 1.5 | SG | CAD | 请求报价 |
| FSS-500V-T | 508 | 500 | 零点下方 | 2.5 | SG | CAD | 请求报价 |
| FSS-100V-B | 108 | 100 | 零点上方 | 0.5 | SG | CAD | 请求报价 |
| FSS-200V-B | 208 | 200 | 零点上方 | 1 | SG | CAD | 请求报价 |
| FSS-300V-B | 308 | 300 | 零点上方 | 1.5 | SG | CAD | 请求报价 |
| FSS-500V-B | 508 | 500 | 零点上方 | 2.5 | SG | CAD | 请求报价 |
| FSS-100V-C | 108 | 100 | 中央分配 | 0.5 | SG | CAD | 请求报价 |
| FSS-200V-C | 208 | 200 | 中央分配 | 1 | SG | CAD | 请求报价 |
| FSS-300V-C | 308 | 300 | 中央分配 | 1.5 | SG | CAD | 请求报价 |
| FSS-500V-C | 508 | 500 | 中央分配 | 2.5 | SG | CAD | 请求报价 |
| FSS-100V-T-BK | 108 | 100 | 零点下方 | 0.5 | BK | CAD | 请求报价 |
| FSS-200V-T-BK | 208 | 200 | 零点下方 | 1 | BK | CAD | 请求报价 |
| FSS-300V-T-BK | 308 | 300 | 零点下方 | 1.5 | BK | CAD | 请求报价 |
| FSS-500V-T-BK | 508 | 500 | 零点下方 | 2.5 | BK | CAD | 请求报价 |
| FSS-100V-B-BK | 108 | 100 | 零点上方 | 0.5 | BK | CAD | 请求报价 |
| FSS-200V-B-BK | 208 | 200 | 零点上方 | 1 | BK | CAD | 请求报价 |
| FSS-300V-B-BK | 308 | 300 | 零点上方 | 1.5 | BK | CAD | 请求报价 |
| FSS-500V-B-BK | 508 | 500 | 零点上方 | 2.5 | BK | CAD | 请求报价 |
| FSS-100V-C-BK | 108 | 100 | 中央分配 | 0.5 | BK | CAD | 请求报价 |
| FSS-200V-C-BK | 208 | 200 | 中央分配 | 1 | BK | CAD | 请求报价 |
| FSS-300V-C-BK | 308 | 300 | 中央分配 | 1.5 | BK | CAD | 请求报价 |
| FSS-500V-C-BK | 508 | 500 | 中央分配 | 2.5 | BK | CAD | 请求报价 |
材质、表面处理
| FSS-V | |
|---|---|
| 主体 | 聚酯 铝蒸镀 |
特点
- 标签型纵向刻度。请粘贴在机械、装置等处进行使用。
- 100、200、300、500mm的刻度长度已实现标准化。
- 由柔软的聚酯制成。可粘贴在支柱、轴等的曲面上或切割成任意长度而使用。
- 角部采用倒角。不易剥落。
- 刻度类型有3种。可根据型号的符号进行选择。
| 符号 | 刻度 |
|---|---|
| T | 零点下方 |
| B | 零点上方 |
| C | 中央分配 |

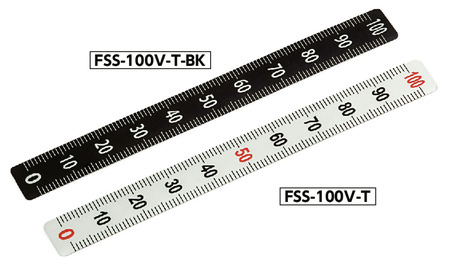

- 分为2种颜色。可根据型号的末尾符号进行选择。
| 末尾符号 | 背景色 | 刻度、数字 |
|---|---|---|
| 无 | 银色 | 红、黑 |
| BK | 黑 | 银色 |
使用注意事项
- FSS-V刻度条的刻度请作为大致参考使用。
- 请将粘贴面的油污、异物等擦拭干净后再粘贴。
