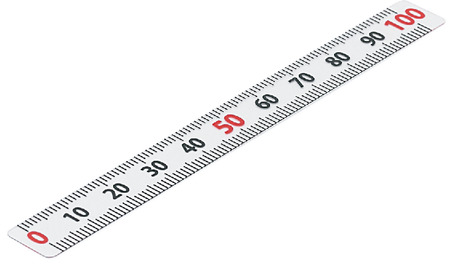

形状図
0和50的倍数为红色。
尺寸・CAD
单位 : mm
| 型号 | L | L1 | 读取方向 | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| FST-100-R | 108 | 100 | 零点左侧 | 0.5 | CAD | 请求报价 |
| FST-200-R | 208 | 200 | 零点左侧 | 1 | CAD | 请求报价 |
| FST-300-R | 308 | 300 | 零点左侧 | 1.5 | CAD | 请求报价 |
| FST-100-L | 108 | 100 | 零点右侧 | 0.5 | CAD | 请求报价 |
| FST-200-L | 208 | 200 | 零点右侧 | 1 | CAD | 请求报价 |
| FST-300-L | 308 | 300 | 零点右侧 | 1.5 | CAD | 请求报价 |
| FST-100-C | 108 | 100 | 中央分配 | 0.5 | CAD | 请求报价 |
| FST-200-C | 208 | 200 | 中央分配 | 1 | CAD | 请求报价 |
| FST-300-C | 308 | 300 | 中央分配 | 1.5 | CAD | 请求报价 |
材质、表面处理
| FST | |
|---|---|
| 主体 | 聚酯（透明） |
特点
- 标签型横向刻度。请粘贴在机械、装置等处进行使用。
- 100、200、300mm的刻度长度已实现标准化。
- 由柔软的聚酯制成。可粘贴在支柱、轴等的曲面上或切割成任意长度而使用。
- 角部采用倒角。不易剥落。
- 刻度类型有3种。可根据型号的符号进行选择。
| 符号 | 刻度 |
|---|---|
| R | 零点左侧 |
| L | 零点右侧 |
| C | 中央分配 |
使用注意事项
- FST刻度条的刻度请作为大致参考使用。
- 请将粘贴面的油污、异物等擦拭干净后再粘贴。
