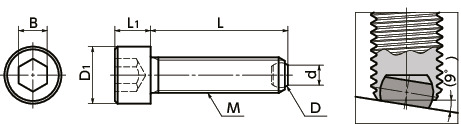

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D | d（参考值） | L1 | B | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCB-M6-30-FB | M6 | 1 | 30 | 10 | 4 | 3.1 | 6 | 5 | 8.7 | CAD | 请求报价 |
材质、表面处理
| SCB-FB 钢制 | |
|---|---|
| 螺纹部 | SCM435 四氧化三铁保护膜（黑） |
| 球 | SUJ2（硬度62-67HRC） |
特点
- 所有尺寸均标准化为全螺纹。
- 球可灵活旋转通过防反转结构，始终利用球的平面部牢牢地夹紧。
- 也生产螺纹公称直径、螺纹长度与表面处理等特殊规格的产品。请垂询客户中心。
规格变更说明
感谢您一直以来使用NBK网站。我们特此通知，关于夹紧螺钉、夹紧螺栓的目录信息已作如下更正。请注意，此次更正不会影响产品本身的规格。
敬请理解，并希望您今后继续惠顾我们的产品。
请参看详情
