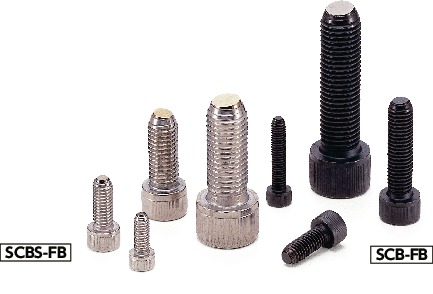

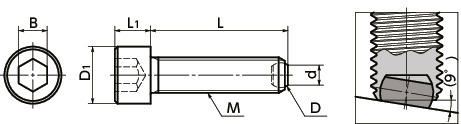

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D | d（参考值） | L1 | B | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBS-M4-10-FB | M4 | 0.7 | 10 | 7 | 2.5 | 1.9 | 4 | 3 | 1.5 | CAD | 请求报价 |
| SCBS-M4-12-FB | M4 | 0.7 | 12 | 7 | 2.5 | 1.9 | 4 | 3 | 1.7 | CAD | 请求报价 |
| SCBS-M4-16-FB | M4 | 0.7 | 16 | 7 | 2.5 | 1.9 | 4 | 3 | 1.9 | CAD | 请求报价 |
| SCBS-M4-20-FB | M4 | 0.7 | 20 | 7 | 2.5 | 1.9 | 4 | 3 | 2.2 | CAD | 请求报价 |
| SCBS-M4-25-FB | M4 | 0.7 | 25 | 7 | 2.5 | 1.9 | 4 | 3 | 2.5 | CAD | 请求报价 |
| SCBS-M5-12-FB | M5 | 0.8 | 12 | 8.5 | 3 | 2.4 | 5 | 4 | 2.9 | CAD | 请求报价 |
| SCBS-M5-16-FB | M5 | 0.8 | 16 | 8.5 | 3 | 2.4 | 5 | 4 | 3.4 | CAD | 请求报价 |
| SCBS-M5-20-FB | M5 | 0.8 | 20 | 8.5 | 3 | 2.4 | 5 | 4 | 3.9 | CAD | 请求报价 |
| SCBS-M5-25-FB | M5 | 0.8 | 25 | 8.5 | 3 | 2.4 | 5 | 4 | 4.4 | CAD | 请求报价 |
| SCBS-M5-30-FB | M5 | 0.8 | 30 | 8.5 | 3 | 2.4 | 5 | 4 | 5 | CAD | 请求报价 |
| SCBS-M6-16-FB | M6 | 1 | 16 | 10 | 4 | 3.1 | 6 | 5 | 5.6 | CAD | 请求报价 |
| SCBS-M6-20-FB | M6 | 1 | 20 | 10 | 4 | 3.1 | 6 | 5 | 6.5 | CAD | 请求报价 |
| SCBS-M6-25-FB | M6 | 1 | 25 | 10 | 4 | 3.1 | 6 | 5 | 7.6 | CAD | 请求报价 |
| SCBS-M6-30-FB | M6 | 1 | 30 | 10 | 4 | 3.1 | 6 | 5 | 8.7 | CAD | 请求报价 |
| SCBS-M6-40-FB | M6 | 1 | 40 | 10 | 4 | 3.1 | 6 | 5 | 11 | CAD | 请求报价 |
| SCBS-M8-20-FB | M8 | 1.25 | 20 | 13 | 5.56 | 4.6 | 8 | 6 | 13.5 | CAD | 请求报价 |
| SCBS-M8-30-FB | M8 | 1.25 | 30 | 13 | 5.56 | 4.6 | 8 | 6 | 17.5 | CAD | 请求报价 |
| SCBS-M8-35-FB | M8 | 1.25 | 35 | 13 | 5.56 | 4.6 | 8 | 6 | 19 | CAD | 请求报价 |
| SCBS-M8-40-FB | M8 | 1.25 | 40 | 13 | 5.56 | 4.6 | 8 | 6 | 21.5 | CAD | 请求报价 |
| SCBS-M8-50-FB | M8 | 1.25 | 50 | 13 | 5.56 | 4.6 | 8 | 6 | 25 | CAD | 请求报价 |
| SCBS-M10-25-FB | M10 | 1.5 | 25 | 16 | 7.14 | 6.1 | 10 | 8 | 26 | CAD | 请求报价 |
| SCBS-M10-30-FB | M10 | 1.5 | 30 | 16 | 7.14 | 6.1 | 10 | 8 | 29 | CAD | 请求报价 |
| SCBS-M10-40-FB | M10 | 1.5 | 40 | 16 | 7.14 | 6.1 | 10 | 8 | 34 | CAD | 请求报价 |
| SCBS-M10-50-FB | M10 | 1.5 | 50 | 16 | 7.14 | 6.1 | 10 | 8 | 39 | CAD | 请求报价 |
| SCBS-M10-60-FB | M10 | 1.5 | 60 | 16 | 7.14 | 6.1 | 10 | 8 | 47 | CAD | 请求报价 |
| SCBS-M12-30-FB | M12 | 1.75 | 30 | 18 | 7.94 | 7.3 | 12 | 10 | 40 | CAD | 请求报价 |
| SCBS-M12-50-FB | M12 | 1.75 | 50 | 18 | 7.94 | 7.3 | 12 | 10 | 56 | CAD | 请求报价 |
| SCBS-M12-80-FB | M12 | 1.75 | 80 | 18 | 7.94 | 7.3 | 12 | 10 | 83 | CAD | 请求报价 |
| SCBS-M16-40-FB | M16 | 2 | 40 | 24 | 11.91 | 10.7 | 16 | 14 | 91 | CAD | 请求报价 |
| SCBS-M16-60-FB | M16 | 2 | 60 | 24 | 11.91 | 10.7 | 16 | 14 | 122 | CAD | 请求报价 |
| SCBS-M16-80-FB | M16 | 2 | 80 | 24 | 11.91 | 10.7 | 16 | 14 | 154 | CAD | 请求报价 |
材质、表面处理
| SCBS-FB 不锈钢制 | |
|---|---|
| 螺纹部 | 相当于SUS304 |
| 球 | SUS440C（硬度59-66HRC） |
特点
- 所有尺寸均标准化为全螺纹。
- 球可灵活旋转通过防反转结构，始终利用球的平面部牢牢地夹紧。
- 也生产螺纹公称直径、螺纹长度与表面处理等特殊规格的产品。请垂询客户中心。
规格变更说明
感谢您一直以来使用NBK网站。我们特此通知，关于夹紧螺钉、夹紧螺栓的目录信息已作如下更正。请注意，此次更正不会影响产品本身的规格。
敬请理解，并希望您今后继续惠顾我们的产品。
请参看详情
https://www.nbk1560.com/zh-CN/news/2025/20250326/
