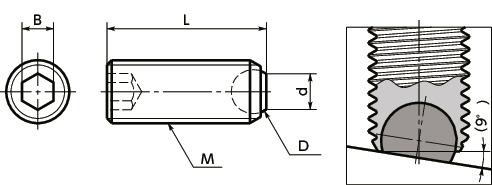

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | L | D | d（参考值） | B | 质量 (g) |
容许载荷（N） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SCS-M6F-10-F | M6 | 0.75 | 10 | 4 | 3.1 | 3 | 1.5 | 9000 | CAD | 请求报价 |
| SCS-M6F-16-F | M6 | 0.75 | 16 | 4 | 3.1 | 3 | 2.5 | 9000 | CAD | 请求报价 |
| SCS-M6F-20-F | M6 | 0.75 | 20 | 4 | 3.1 | 3 | 3.4 | 9000 | CAD | 请求报价 |
| SCS-M6F-25-F | M6 | 0.75 | 25 | 4 | 3.1 | 3 | 4 | 9000 | CAD | 请求报价 |
| SCS-M8F-12-F | M8 | 1 | 12 | 5.56 | 4.4 | 4 | 3.2 | 15000 | CAD | 请求报价 |
| SCS-M8F-20-F | M8 | 1 | 20 | 5.56 | 4.4 | 4 | 5.7 | 15000 | CAD | 请求报价 |
| SCS-M8F-25-F | M8 | 1 | 25 | 5.56 | 4.4 | 4 | 7.7 | 15000 | CAD | 请求报价 |
| SCS-M8F-30-F | M8 | 1 | 30 | 5.56 | 4.4 | 4 | 9 | 15000 | CAD | 请求报价 |
| SCS-M10F-16-F | M10 | 1 | 16 | 7 | 5.9 | 5 | 7 | 24000 | CAD | 请求报价 |
| SCS-M10F-20-F | M10 | 1 | 20 | 7 | 5.9 | 5 | 9.5 | 24000 | CAD | 请求报价 |
| SCS-M10F-25-F | M10 | 1 | 25 | 7 | 5.9 | 5 | 11 | 24000 | CAD | 请求报价 |
| SCS-M10F-35-F | M10 | 1 | 35 | 7 | 5.9 | 5 | 16 | 24000 | CAD | 请求报价 |
| SCS-M12F-20-F | M12 | 1.5 | 20 | 8.5 | 7.1 | 6 | 12.5 | 30000 | CAD | 请求报价 |
| SCS-M12F-30-F | M12 | 1.5 | 30 | 8.5 | 7.1 | 6 | 20 | 30000 | CAD | 请求报价 |
| SCS-M12F-40-F | M12 | 1.5 | 40 | 8.5 | 7.1 | 6 | 28 | 30000 | CAD | 请求报价 |
材质、表面处理
| SCS-F-F | |
|---|---|
| 螺纹部 | SCM435 四氧化三铁保护膜（黑） |
| 球 | SUJ2（硬度62-67HRC） |

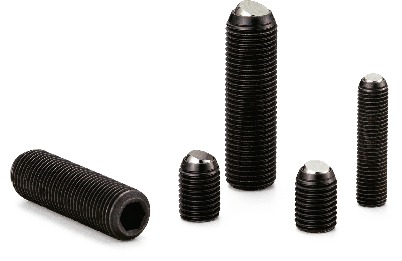

特点
- 便于进行螺纹旋入量微调的细牙螺纹型夹紧螺丝。
- 通过平面头钢球进行面接触。不会损伤工件。
- 球可灵活旋转即使配合面为倾斜面，也能牢牢地夹紧。
- 用于刀夹的止动螺丝、压力件或挡块等。
- 也生产螺纹公称直径、螺纹长度与表面处理等特殊规格的产品。请垂询客户中心。
使用例

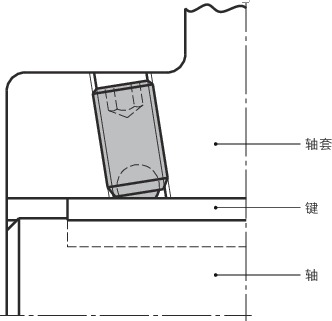

适用于固定旋转体的轴套与轴。
规格变更说明
感谢您一直以来使用NBK网站。我们特此通知，关于夹紧螺钉、夹紧螺栓的目录信息已作如下更正。请注意，此次更正不会影响产品本身的规格。
敬请理解，并希望您今后继续惠顾我们的产品。
请参看详情
https://www.nbk1560.com/zh-CN/news/2025/20250326/
