形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D | B | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| SCS-M3-5-N | M3 | 0.5 | 5.2 | 1.5 | 1.5 | 0.1 | CAD | 请求报价 |
| SCS-M3-10-N | M3 | 0.5 | 10.2 | 1.5 | 1.5 | 0.3 | CAD | 请求报价 |
| SCS-M4-6-N | M4 | 0.7 | 6.5 | 2.38 | 2 | 0.4 | CAD | 请求报价 |
| SCS-M4-10-N | M4 | 0.7 | 10.5 | 2.38 | 2 | 0.7 | CAD | 请求报价 |
| SCS-M4-16-N | M4 | 0.7 | 16.5 | 2.38 | 2 | 1 | CAD | 请求报价 |
| SCS-M5-8-N | M5 | 0.8 | 8.6 | 3.18 | 2.5 | 0.8 | CAD | 请求报价 |
| SCS-M5-12-N | M5 | 0.8 | 12.6 | 3.18 | 2.5 | 1.3 | CAD | 请求报价 |
| SCS-M5-20-N | M5 | 0.8 | 20.6 | 3.18 | 2.5 | 2.3 | CAD | 请求报价 |
| SCS-M6-10-N | M6 | 1 | 10.8 | 3.97 | 3 | 1.5 | CAD | 请求报价 |
| SCS-M6-16-N | M6 | 1 | 16.8 | 3.97 | 3 | 2.5 | CAD | 请求报价 |
| SCS-M6-20-N | M6 | 1 | 20.8 | 3.97 | 3 | 3.4 | CAD | 请求报价 |
| SCS-M6-25-N | M6 | 1 | 25.8 | 3.97 | 3 | 4 | CAD | 请求报价 |
材质、表面处理
| SCS-N 塑料球 | |
|---|---|
| 螺纹部 | SCM435 四氧化三铁保护膜（黑） |
| 球 | 聚缩醛 |
特点

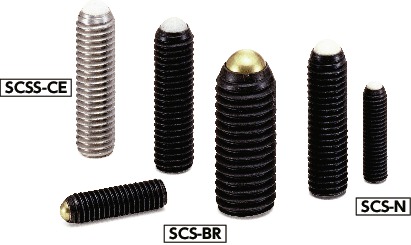

- 内置特殊球的夹紧螺丝（整球型）。
- 通过整球的点接触，牢牢地固定工件。
- 用于刀夹的止动螺丝、压力件或挡块等。
- 也生产螺纹公称直径、螺纹长度与表面处理等特殊规格的产品。请垂询客户中心。
