形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D | B | 质量 (g) |
容许载荷（N） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SCS-M3-5-R | M3 | 0.5 | 5.2 | 1.5 | 1.5 | 0.3 | 2700 | CAD | 请求报价 |
| SCS-M3-10-R | M3 | 0.5 | 10.2 | 1.5 | 1.5 | 0.6 | 2700 | CAD | 请求报价 |
| SCS-M4-6-R | M4 | 0.7 | 6.5 | 2.5 | 2 | 0.4 | 3500 | CAD | 请求报价 |
| SCS-M4-10-R | M4 | 0.7 | 10.5 | 2.5 | 2 | 0.7 | 3500 | CAD | 请求报价 |
| SCS-M4-16-R | M4 | 0.7 | 16.5 | 2.5 | 2 | 1 | 3500 | CAD | 请求报价 |
| SCS-M5-8-R | M5 | 0.8 | 8.6 | 3 | 2.5 | 0.8 | 5000 | CAD | 请求报价 |
| SCS-M5-12-R | M5 | 0.8 | 12.6 | 3 | 2.5 | 1.3 | 5000 | CAD | 请求报价 |
| SCS-M5-20-R | M5 | 0.8 | 20.6 | 3 | 2.5 | 2.3 | 5000 | CAD | 请求报价 |
| SCS-M6-10-R | M6 | 1 | 10.8 | 4 | 3 | 1.5 | 9000 | CAD | 请求报价 |
| SCS-M6-16-R | M6 | 1 | 16.8 | 4 | 3 | 2.5 | 9000 | CAD | 请求报价 |
| SCS-M6-20-R | M6 | 1 | 20.8 | 4 | 3 | 3.4 | 9000 | CAD | 请求报价 |
| SCS-M6-25-R | M6 | 1 | 25.8 | 4 | 3 | 4 | 9000 | CAD | 请求报价 |
| SCS-M8-10-R | M8 | 1.25 | 11.2 | 5.56 | 4 | 2.5 | 15000 | CAD | 请求报价 |
| SCS-M8-12-R | M8 | 1.25 | 13.2 | 5.56 | 4 | 3.2 | 15000 | CAD | 请求报价 |
| SCS-M8-20-R | M8 | 1.25 | 21.2 | 5.56 | 4 | 5.7 | 15000 | CAD | 请求报价 |
| SCS-M8-25-R | M8 | 1.25 | 26.2 | 5.56 | 4 | 7.7 | 15000 | CAD | 请求报价 |
| SCS-M8-30-R | M8 | 1.25 | 31.2 | 5.56 | 4 | 9 | 15000 | CAD | 请求报价 |
| SCS-M10-12-R | M10 | 1.5 | 13.7 | 7 | 5 | 5 | 24000 | CAD | 请求报价 |
| SCS-M10-16-R | M10 | 1.5 | 17.7 | 7 | 5 | 7 | 24000 | CAD | 请求报价 |
| SCS-M10-20-R | M10 | 1.5 | 21.7 | 7 | 5 | 9.5 | 24000 | CAD | 请求报价 |
| SCS-M10-25-R | M10 | 1.5 | 26.7 | 7 | 5 | 11 | 24000 | CAD | 请求报价 |
| SCS-M10-35-R | M10 | 1.5 | 36.7 | 7 | 5 | 16 | 24000 | CAD | 请求报价 |
| SCS-M12-16-R | M12 | 1.75 | 18 | 8.5 | 6 | 10 | 30000 | CAD | 请求报价 |
| SCS-M12-20-R | M12 | 1.75 | 22 | 8.5 | 6 | 12.5 | 30000 | CAD | 请求报价 |
| SCS-M12-30-R | M12 | 1.75 | 32 | 8.5 | 6 | 20 | 30000 | CAD | 请求报价 |
| SCS-M12-40-R | M12 | 1.75 | 42 | 8.5 | 6 | 28 | 30000 | CAD | 请求报价 |
| SCS-M16-20-R | M16 | 2 | 23.3 | 12 | 8 | 22 | 73000 | CAD | 请求报价 |
| SCS-M16-25-R | M16 | 2 | 28.3 | 12 | 8 | 28 | 73000 | CAD | 请求报价 |
| SCS-M16-35-R | M16 | 2 | 38.3 | 12 | 8 | 41 | 73000 | CAD | 请求报价 |
| SCS-M16-50-R | M16 | 2 | 53.3 | 12 | 8 | 48 | 73000 | CAD | 请求报价 |
●SCS-M8-10-RSCS-M10-12-RSCS-M12-16-RSCS-M16-20-R的内六角孔深度较浅。
材质、表面处理

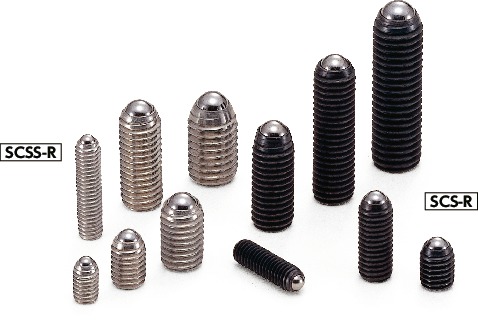

| SCS-R 钢制 | |
|---|---|
| 螺纹部 | SCM435 四氧化三铁保护膜（黑） |
| 球 | SUJ2（硬度62-67HRC） |
特点
- 通过整球的点接触，牢牢地固定工件。
- 用于刀夹的止动螺丝、压力件或挡块等。
- 也生产螺纹公称直径、螺纹长度与表面处理等特殊规格的产品。请垂询客户中心。
规格变更说明
感谢您一直以来使用NBK网站。我们特此通知，关于夹紧螺钉、夹紧螺栓的目录信息已作如下更正。请注意，此次更正不会影响产品本身的规格。
敬请理解，并希望您今后继续惠顾我们的产品。
